McCulloch MT725 Operator's Manual

McCulloch MT725 Operator's Manual

Mcculloch 2-cycle gasoline trimmer operator's manual
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

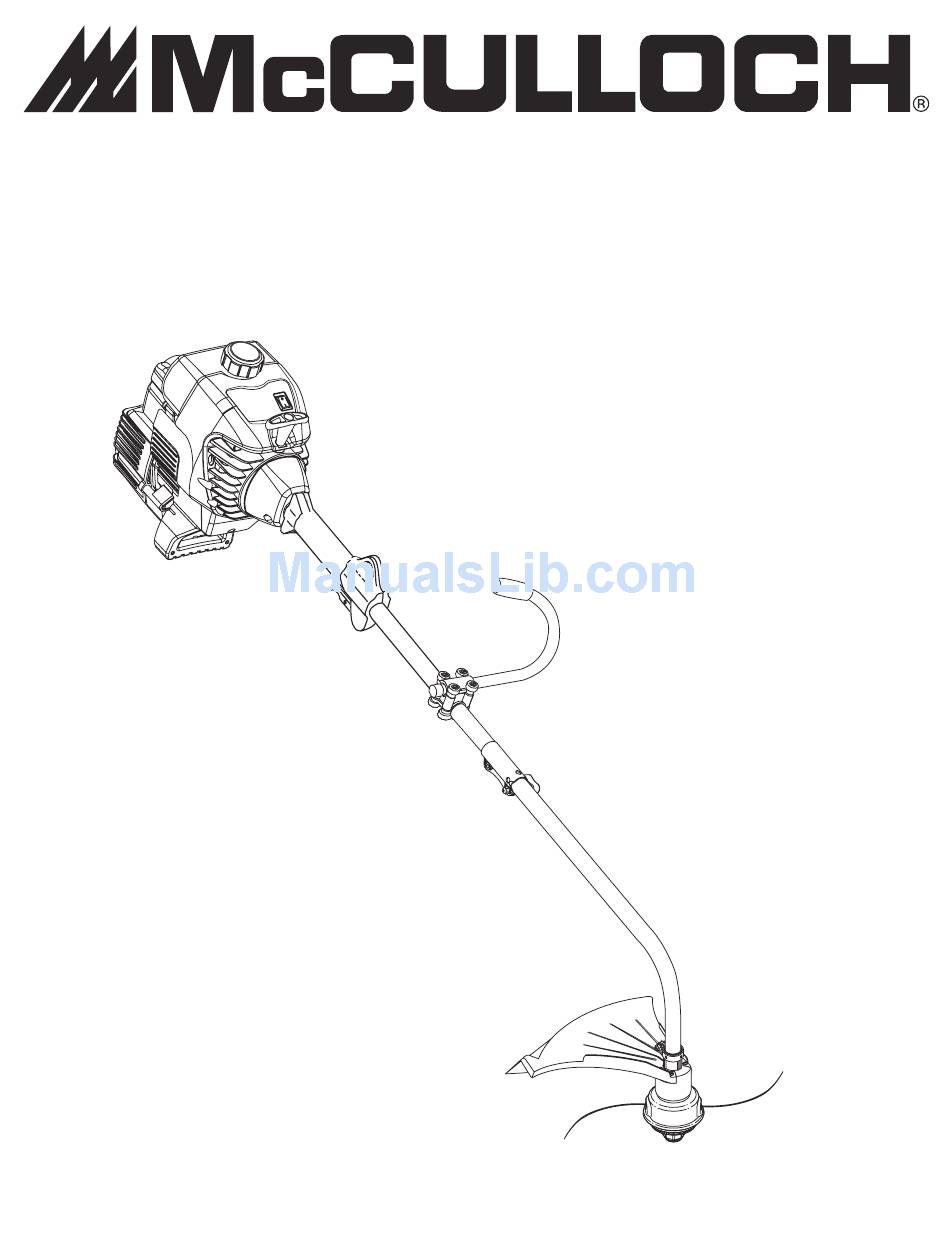

Operator's Manual
2-Cycle Gasoline
Trimmer
Model MT725
IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY
P/N 769-01323 (10/04)
PRINTED IN USA
