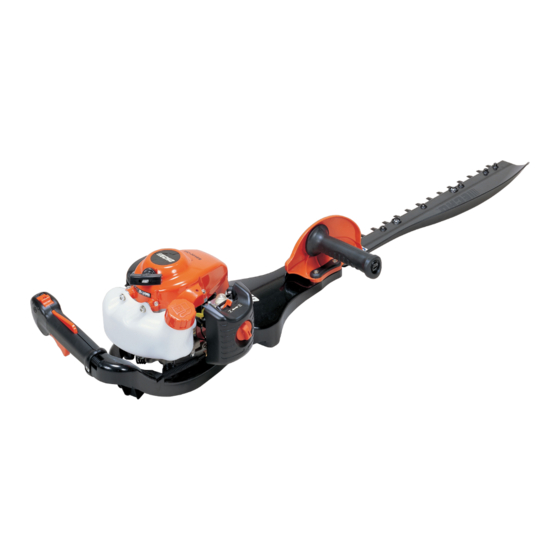

Echo HC-331ES Operator's Manual

Hedge trimmer
Hide thumbs Also See for HC-331ES:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE
RULES FOR SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG
DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. AN-
DERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUN-
GEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA-
VORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCA-
TA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE
LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA-
CIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACER-
LO, PODRÍA SUFRIR LESIONES GRAVES.
OPERATOR'S MANUAL
WARNING
WARNUNG
AVVERTENZA
ADVERTENCIA
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL
HC-331ES
HC-341ES

Advertisement

Table of Contents
loading

Related Manuals for Echo HC-331ES

Summary of Contents for Echo HC-331ES

  • Page 1 DEUTSCH ITALIANO ESPAÑOL OPERATOR'S MANUAL BEDIENUNGSANLEITUNG MANUALE PER L'OPERATORE MANUAL DE INSTRUCCIONES HC-331ES HC-341ES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN.
  • Page 3 1Top cover ENGLISH OPERATOR'S MANUAL HEDGE TRIMMER HC-331ES HC-341ES WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.

  • Page 4: Important Information

    Always keep your manual in a place where it is readily accessible. If you have lost your manual or it is damaged and no longer readable, please purchase a new one from your ECHO DEALER.

  • Page 5: Table Of Contents

    Contents For safe use of your product....................4 Warning notices ......................4 Other indicators ......................4 Symbols ......................... 4 Location in which the safety decal is attached............... 5 Handling fuel........................6 Handling the engine....................... 7 Handling the product ..................... 8 Packing list........................

  • Page 6: For Safe Use Of Your Product

    For safe use of your product For safe use of your product Be careful to read this section before using your product. The precautions described in this section contain important safety information. Please observe them carefully. You must also read the precautions that appear in the body of the manual itself. Text following a [diamond mark] mark describes the potential consequences of failing to observe the precaution.

  • Page 7: Location In Which The Safety Decal Is Attached

    If the decal becomes unreadable due to wear and tear or damage, or peels off and is lost, please purchase a replacement decal from your ECHO DEALER and attach it in the location shown in the illustrations below. Ensure that the decal is readable at all times.

  • Page 8: Handling Fuel

    If you do find fuel leaks or discharges, stop using the Tighten the fuel tank cap securely after refuelling. product immediately and contact your ECHO DEALER Fuel spills can cause fire and burns when ignited. to have it repaired.

  • Page 9: Handling The Engine

    Do not use the product if there Observe the following precautions when checking and are abnormal vibrations or sounds. Contact your ECHO maintaining your product after use: DEALER to have it repaired. Turn the engine off and do not attempt to check or main-...

  • Page 10: Handling The Product

    For safe use of your product Handling the product General precautions WARNING Operator's manual Loaning or assigning your product Be careful to read the operator's manual When loaning your product to another party, ensure properly before using your product in or- that the person borrowing the product receives the op- der to ensure correct operation.
  • Page 11 For safe use of your product WARNING Users of the product Vibration and cold The product should not be used by: It is believed that a condition called Raynaud's Phenome- people who are tired non which affects the fingers of certain individuals may be people who have taken alcohol brought about by exposure to vibration and cold.
  • Page 12 For safe use of your product WARNING Remove foreign objects and obstructions before Do not operate the product one-handed working with the product Keep both hands on handles while the engine is run- ning. Never operate the product with only one hand. Inspect area that the product will be used in.
  • Page 13 For safe use of your product WARNING Do not use the product to cut hard objects Never use the product getting on a ladder or a stool Do not use the product to cut hard objects such as Do not overreach or stand on unstable surfaces. wires or steel plates.

  • Page 14: Packing List

    Packing list Packing list The following parts are packed separately in the packing box. When you have unpacked the box, please check the parts that it contains. Contact your ECHO DEALER if anything is missing or broken. Number Part name Quantity...

  • Page 15: Description

    Description Description 1. Spark plug 10. Fuel tank Contains fuel and fuel filter. 2. Silencer cover Cover for the silencer to prevent operator 11. Air cleaner cover Covers air filter. contact with hot exhaust. 12. Frame 3. Carburettor Device for mixing fuel and air in the correct 13.

  • Page 16: Before You Start

    If you do find fuel leaks or discharges, stop using the product immediately and contact your ECHO DEALER to have it repaired. If the fuel ignites, it could cause burns and fire.

  • Page 17: Engine Operation

    Engine operation Engine operation Starting the engine WARNING When starting the engine, observe the precautions described from Page 4 in the section "For safe use of your prod- uct" to ensure that you operate the product correctly. If the cutter blade moves even though the throttle trigger is in the idle speed position when the engine is started, adjust the carburettor before using the product.

  • Page 18: Stopping The Engine

    Start" position. The engine will stall and come to a halt (a choke stop). ∗ If the engine fails to stop when the igniton switch is used, have the ignition switch checked and repaired by your ECHO DEAL- ER before you use the product again. 1. Ignition switch...

  • Page 19: Hedge And Shrub Trimming Operation

    Hedge and shrub trimming operation Hedge and shrub trimming operation Basic hedge trimming operation NOTE This product is designed to cut shrubs and hedges with branches no larger than 6 mm in diameter. When starting to trim, run the engine at full throttle. Cutting at less at than full speed can damage the clutch by allowing it to slip.

  • Page 20: Maintenance And Care

    Time intervals are maximum. Actual use and your experience will determine the frequency of required maintenance. Record dates of monthly and yearly inspections. Maintenance and care If you have any questions or problems, please contact your ECHO DEALER. Cleaning air filter (Before each use) NOTE If filter is excessively dirty or no longer fits properly, replace Ensure that the filter is completely dry before reinstalling it.

  • Page 21: Maintenance And Care

    When starting, idle speed adjuster (T) should be adjusted not to move the cutter blade. When there is some trouble with the carburettor, contact your ECHO DEALER. Every unit is test run at the factory and the carburettor is fine tuned for maximum performance.
  • Page 22 In case of fuel leakage or exudation there is a danger of fire. Stop using the machine immediately and request your ECHO DEALER to inspect or replace. 1. Fuel tank cap Check spark plug (Check periodically) Check plug gap.
  • Page 23 CAUTION Wear gloves to protect hands from sharp blades. If you experience any problems with sharpening the blade, we recommend that you take it to your ECHO DEALER. Failure to observe these precautions could lead to injury. Lubricating blades (Every 4 hours of operation) Apply a few drops of oil the each bolt slots at the bottom of blades.
  • Page 24 ECHO DEALER. Do not attempt to dismantle the product. Consult your ECHO DEALER in the event of a problem that is not covered in the table above, or other such concerns. For spare parts and consumables, please use only genuine parts and designated products and components. Using parts from other manufacturers or non-designated components may result in a malfunction.

  • Page 25: Storage

    Storage Storage Long-term storage (30 days or more) WARNING Do not store in sealed locations filled with fuel gas, or close to naked flames or sparks. You could cause a fire. When storing the product for long periods of time (30 days or more), ensure that the following preparations for stor- age are carried out.

  • Page 26: Disposal Procedure

    Mark Material >PA6-GF< Nylon 6 - Glass fiber >PP-GF< Polypropylene - Glass fiber >PE-HD< Polyethylene Please contact your ECHO DEALER in case you do not know how you should dispose of waste oil / plastic parts.

  • Page 27: Specifications

    Do not use fuel containing methyl alcohol or more than 10 % of ethyl alcohol. Two stroke, air-cooled engine oil. ISO-L-EGD Stand- ard (ISO/CD 13738), JASO FC, FD grade and ECHO Premium 50 : 1 oil. Ratio...

  • Page 28: Declaration "Ce" Of Conformity

    OHME; TOKYO 198-8711 JAPAN declares that the hereunder specified new unit: PORTABLE HEDGE TRIMMER Brand: ECHO Type: HC-331ES HC-341ES complies with: * the requirements of Directive 98/37/EC (1998) (use of harmonized standard ISO 10517 (EN 774)) * the requirements of Directive 2004/108/EC...
  • Page 29 1Notes and rear cover MEMORANDUM X753-003490 X753224-8000...
  • Page 30 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8711, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X753-003490 Printed in Japan X753224-8000 2008...
  • Page 31 1Buchdeckel DEUTSCH BEDIENUNGSANLEITUNG TRAGBARE MOTORHECKENSCHERE HC-331ES HC-341ES WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. AN- DERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUN- GEN.
  • Page 32 Lesen Sie unbedingt die Bedienungsanleitung, bevor Sie das Produkt verwenden. Beabsichtigter Zweck dieses Produkts ECHO-Heckenscheren zeichnen sich durch ihr geringes Gewicht sowie ihre hohe Leistungsfähigkeit aus. Sie sind mit Benzinmotoren ausgestattet und eignen sich zum Schneiden von Hecken und Sträuchern.
  • Page 33 Grundlagen / Heckenschneiden .................. 17 Wartung und Pflege ......................18 Wartungsrichtlinien ...................... 18 Wartung und Pflege ..................... 18 Lagerung........................... 23 Langfristige Lagerung (30 Tage und länger) ............... 23 Entsorgungshinweise......................24 Technische Daten......................25 EG-Konformitätserklärung ....................26 Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte ......27...

  • Page 34: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Lesen Sie diesen Abschnitt unbedingt durch, bevor Sie das Produkt verwenden. Er enthält wichtige Informationen zum Thema Sicherheit. Befolgen Sie die Anweisungen sorgfältig. Lesen Sie außerdem die Sicherheitshinweise im Hauptteil dieser Bedienungsanleitung. In Textabschnitten, die mit einem [diamond mark]-Symbol beginnen, werden die möglichen Folgen einer Nichtbeachtung von Si- cherheitshinweisen beschrieben.

  • Page 35: Stelle, An Der Sich Der Sicherheitsaufkleber Befindet

    Falls der Sicherheitsaufkleber aufgrund von Verschleiß oder Beschädigung nicht mehr lesbar ist oder sich abgelöst hat, erwer- ben Sie bitte einen neuen Sicherheitsaufkleber von Ihrem ECHO-Händler, und bringen Sie ihn an der nachstehend gezeigten Stelle an. Der Sicherheitsaufkleber muss stets gut lesbar sein.

  • Page 36: Umgang Mit Kraftstoff

    Sollten Sie feststellen, dass Kraftstoff austritt, stellen Verschließen Sie den Kraftstofftankdeckel nach dem Sie sofort die Verwendung des Produkts ein, und wen- Betanken wieder fest. den Sie sich an Ihren ECHO-Händler, um es reparieren Verschütteter Kraftstoff kann sich entzünden und Verbren- zu lassen. nungen verursachen.

  • Page 37: Umgang Mit Dem Motor

    Teile des Produkts dürfen während des Betriebs und eini- einen Zündfunken wirft) muss von Fachpersonal durch- ge Zeit danach nicht berührt werden: geführt werden. Wenden Sie sich hierzu an Ihren ECHO- Schalldämpfer, Zündkerze, Gehäuse und Händler. andere stark erhitzte Teile.

  • Page 38: Umgang Mit Dem Produkt

    Sichere Verwendung des Produkts Umgang mit dem Produkt Allgemeine Sicherheitsregeln WARNUNG Bedienungsanleitung Verleihen oder Übereignen des Produkts Lesen Sie die Bedienungsanleitung vor Wenn Sie das Produkt verleihen, muss die ausleihende der Inbetriebnahme des Produkts auf- Person auch die zugehörige Bedienungsanleitung er- merksam durch, um eine korrekte Bedie- halten.
  • Page 39 Sichere Verwendung des Produkts WARNUNG Benutzer des Produkts Vibration und Kälte Das Produkt darf von folgenden Personen nicht verwendet Es wird vermutet, dass eine Beschwerde namens werden: Raynaud-Syndrom, die die Finger mancher Menschen be- Übermüdete Personen fällt, durch Arbeit bei Vibration und Kälte herbeigeführt Alkoholisierte Personen wird.
  • Page 40 Sichere Verwendung des Produkts WARNUNG Vor dem Arbeiten mit dem Produkt alle Fremdkörper Produkt nicht einhändig bedienen und Hindernisse aus dem Arbeitsbereich entfernen Umfassen Sie bei laufendem Motor die Handgriffe stets mit beiden Händen. Bedienen Sie das Produkt niemals Überprüfen Sie den Bereich, in dem das Gerät einge- mit nur einer Hand.
  • Page 41 Sichere Verwendung des Produkts WARNUNG Produkt nicht zum Schneiden harter Gegenstände Verwenden Sie das Produkt nicht, wenn Sie auf einer verwenden Leiter oder einem Stuhl stehen Verwenden Sie das Gerät nicht zum Schneiden harter Führen Sie keine Schneidarbeiten durch, wenn Sie auf Gegenstände (z.

  • Page 42: Packliste

    Packliste Packliste Die nachfolgend genannten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich an Ihren ECHO-Händler. Nummer Bezeichnung des Teils Menge Komplett montierte Motorheckenschere...

  • Page 43: Beschreibung

    Beschreibung Beschreibung 1. Zündkerze 10. Kraftstofftank Enthält Kraftstoff und Kraftstofffilter. 2. Schalldämpferabdeckung Zum Schutz vor versehentli- 11. Luftfilterabdeckung Deckt den Luftfilter ab. chem Kontakt mit heißen Abgasen. 12. Rahmen 3. Vergaser Zur Herstellung eines geeigneten Kraftstoff- 13. Getriebegehäuse Enthält das Getriebe zur Verminde- Luft-Gemisches.

  • Page 44: Bevor Sie Beginnen

    Sie sicher, dass aus der Kraftstoffleitung, an den Dichtungen und im Bereich des Tankdekkels kein Kraftstoff austritt. Sollten Sie feststellen, dass Kraftstoff austritt, stel- len Sie sofort die Verwendung des Produkts ein, und wenden Sie sich an Ihren ECHO-Händ- ler, um es reparieren zu lassen.

  • Page 45: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Beachten Sie beim Starten des Motors die Sicherheitsanweisungen ab Seite 4 im Abschnitt „Sichere Verwendung des Produkts", um eine einwandfreie Bedienung des Geräts sicherzustellen. Wenn sich das Schneidmesser beim Starten bewegt, obwohl der Gashebel auf Leerlaufdrehzahl eingestellt ist, ju- stieren Sie den Vergaser, bevor Sie das Produkt verwenden.

  • Page 46: Stoppen Des Motors

    Chokehebel in die Position „Kaltstart". Der Motor wird „abge- würgt" und dadurch angehalten (Choke-Stopp). ∗ Wenn sich der Motor mit dem Stoppschalter nicht stoppen lässt, lassen Sie den Stoppschalter von Ihrem ECHO-Händler überprüfen und reparieren, bevor Sie das Produkt erneut ver- wenden.

  • Page 47: Schneiden Von Hecken Und Sträuchern

    Schneiden von Hecken und Sträuchern Schneiden von Hecken und Sträuchern Grundlagen / Heckenschneiden HINWEIS Dieses Gerät ist für das Schneiden von Sträuchern und Hecken mit Zweigen von max. 6 mm Durchmesser ausgelegt. Führen Sie alle Schneidarbeiten bei Vollgas durch. Wenn Sie mit geringeren Geschwindigkeiten als Vollgas arbeiten, schleift möglicherweise die Kupplung;...

  • Page 48: Wartung Und Pflege

    Angegeben sind die maximalen Zeitabstände. Die Häufigkeit der erforderlichen Wartungsarbeiten richtet sich nach der tatsäch- lichen Beanspruchung und Ihrer Erfahrung. Daten der monatlich bzw. jährlich durchgeführten Inspektionen aufzeichnen! Wartung und Pflege Bei Fragen oder Problemen wenden Sie sich bitte an Ihren ECHO-Händler. Luftfilter reinigen (vor jeder Verwendung des Geräts) HINWEIS Ersetzen Sie den Filter, wenn er stark verschmutzt oder be- schädigt ist.

  • Page 49: Wartung Und Pflege

    VORSICHT Die Leerlaufanschlagschraube (T) muss so justiert sein, dass sich das Schneidmesser beim Starten nicht bewegt. Wen- den Sie sich bei Problemen mit dem Vergaser bitte an Ihren ECHO-Händler. Jedes Gerät wird werkseitig einem Probelauf unterzogen, bei dem der Vergaser auf optimale Leistung eingestellt wird.
  • Page 50 Leitungen, Dichtungen oder am Tankdeckel aus- tritt. Wenn Kraftstoff oder Kraftstoffdämpfe austreten, besteht Brandgefahr. Schalten Sie das Gerät in diesem Fall sofort aus und lassen Sie es von Ihrem ECHO-Händler überprüfen bzw. austauschen. 1. Kraftstofftankdeckel Überprüfen der Zündkerze (in regelmäßigen Abständen) Prüfen Sie den Elektrodenabstand.
  • Page 51 VORSICHT Zum Schutz der Hände vor den scharfen Schneidmessern stets Schutzhandschuhe tragen. Bringen Sie das Gerät bitte zu Ihrem ECHO-Händler, wenn beim Schärfen der Schneidmesser Probleme auftreten. Eine Nichtbeachtung dieser Vorsichtsmaßnahme kann zu Verletzungen führen. Schneidmesser schmieren (alle 4 Betriebsstunden) Geben Sie einige Tropfen Öl auf die Schraubenschlitze an der...
  • Page 52 ECHO-Händler um Rat fragen Für Überprüfung und Wartung sind entsprechende Fachkenntnisse erforderlich. Wenn Sie das Produkt nicht selbst überprü- fen, warten oder instand setzen können, wenden Sie sich an Ihren ECHO-Händler. Versuchen Sie nicht, das Gerät zu zerle- gen. Bei Problemen oder Störungen, die nicht in der obigen Tabelle genannt werden, wenden Sie sich an Ihren ECHO-Händler.

  • Page 53: Lagerung

    Lagerung Lagerung Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entwei- chen können, und nicht in der Nähe von Flammen oder Funken. Brandgefahr. Wenn Sie das Produkt lange Zeit lagern möchten (30 Tage und länger), gehen Sie folgendermaßen vor: Entleeren Sie den Kraftstofftank vollständig.

  • Page 54: Entsorgungshinweise

    Sie diese Kunststoffteile unter Einhaltung der gesetzlichen Vorschriften Ihres Landes. Kennzeichnung Werkstoff >PA6-GF< Nylon 6 - Glasfaser >PP-GF< Polypropylen - Glasfaser >PE-HD< Polyethylen Wenn Sie Fragen zur korrekten Entsorgung von Altöl oder Kunststoffteilen haben, setzen Sie sich bitte mit Ihrem ECHO- Fachhändler in Verbindung.

  • Page 55: Technische Daten

    Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Öl Motoröl für luftgekühlte Zweitaktmotoren. ISO-L- EGD-Norm (ISO/CD 13738), JASO FC, FD und ECHO Premium 50 : 1 Öl. Verhältnis 50 : 1 (2 %) Kraftstoffverbrauch bei maximaler Motorleistung 0,57 Spezifizierter Kraftstoffverbrauch bei maximaler Motor- g/(kW•h)

  • Page 56: Eg-Konformitätserklärung

    Der unterzeichnete Hersteller: KIORITZ CORPORATION 7-2 SUEHIROCHO 1-CHOME OHME; TOKYO 198-8711 JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: TRAGBARE MOTORHECKENSCHERE Marke: ECHO Typ: HC-331ES HC-341ES folgendem entspricht: * Anforderungen der Richtlinie 98/37/EC (1998) (Verwendung der harmonisierten Norm ISO 10517 (EN 774))

  • Page 57: Gewährleistungs- Und Garantiebestimmungen Für Echo- Motorgeräte

    Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte Gewährleistungs- und Garantiebestimmungen für ECHO- Motorgeräte...
  • Page 58 1Notizen und hintere Umschlagseite 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8711, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X753-003490 Gedruckt in Japan X753224-8000 2008...
  • Page 59 1Copertina ITALIANO MANUALE PER L'OPERATORE TAGLIASIEPI HC-331ES HC-341ES AVVERTENZA LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA- VORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCA- TA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
  • Page 60 Si raccomanda di leggere il manuale per l'operatore prima di utilizzare questo prodotto. Funzione di questo prodotto I tagliasiepi ECHO sono attrezzi a benzina leggeri e a elevate prestazioni per il taglio di siepi e arbusti. Non usare questa macchina per fini diversi da quelli sopra menzionati.
  • Page 61 Contenuto Per un uso sicuro del prodotto .................... 4 Messaggi di avviso ......................4 Altri indicatori ......................... 4 Simboli ........................... 4 Posizione in cui è applicata la decalcomania ..............5 Gestione del carburante ....................6 Gestione del motore ...................... 7 Gestione del prodotto ....................

  • Page 62: Per Un Uso Sicuro Del Prodotto

    Per un uso sicuro del prodotto Per un uso sicuro del prodotto Leggere questa sezione prima di utilizzare il prodotto. Le precauzioni descritte in questa sezione contengono importanti informazioni per la sicurezza. Si raccomanda di se- guirle scrupolosamente. Leggere anche le precauzioni presenti all'interno del manuale. Il testo seguito da un contrassegno [a forma di rombo] descrive le potenziali conseguenze che si potrebbero verificare in caso di mancata osservanza delle precauzioni.

  • Page 63: Posizione In Cui È Applicata La Decalcomania

    Se la decalcomania diventa illeggibile a causa dell'usura, si strappa o si stacca e si perde, acquistarne una di ricambio presso il rivenditore ECHO e fissarla nel punto illustrato nella figura in basso. Accertarsi che la decalcomania sia sempre leggibile.

  • Page 64: Gestione Del Carburante

    In caso di perdite o fuoriuscite di carburante, smettere Il carburante versato può causare incendi o scottature se in- immediatamente di usare la macchina e contattare il ri- fiammato. venditore ECHO per la riparazione. Qualsiasi perdita di carburante può causare incendi. 1. Serbatoio del carburante 2. Livello...

  • Page 65: Gestione Del Motore

    Contattare il riven- Spegnere il motore ed eseguire il controllo o la manu- ditore ECHO per la riparazione. tenzione del prodotto solo dopo che il motore si è raf- Incidenti che provocano la caduta o la rottura di parti posso- freddato.

  • Page 66: Gestione Del Prodotto

    Per un uso sicuro del prodotto Gestione del prodotto Precauzioni generali AVVERTENZA Manuale per l'operatore Prestito o cessione del prodotto Per un corretto funzionamento del pro- In caso di prestito del prodotto, consegnare alla perso- dotto, prima di utilizzarlo leggere attenta- na che lo riceve anche il manuale dell'operatore.
  • Page 67 Per un uso sicuro del prodotto AVVERTENZA Utenti del prodotto Vibrazioni e freddo Il prodotto non dovrebbe essere usato da: Si ritiene che una condizione definita fenomeno di Ray- persone stanche naud, che colpisce le dita di alcune persone, sia causata persone che hanno assunto bevande alcoliche dall'esposizione alle vibrazioni e al freddo.
  • Page 68 Per un uso sicuro del prodotto AVVERTENZA Prima di lavorare con il prodotto rimuovere corpi Non utilizzare il tagliasiepi con una sola mano estranei e ostruzioni Mentre il motore è acceso, mantenere entrambe le mani sulle impugnature. Non utilizzare mai il tagliasiepi con Ispezionare l'area in cui il prodotto deve essere utilizza- una sola mano.
  • Page 69 Per un uso sicuro del prodotto AVVERTENZA Non utilizzare il prodotto per tagliare oggetti duri. Non utilizzare mai il prodotto su una scala o su uno sgabello Non utilizzare il prodotto per tagliare oggetti duri come fili o piastre di acciaio. Non sporgersi né...

  • Page 70: Contenuto Della Confezione

    Contenuto della confezione Le seguenti parti sono state imballate separatamente nella scatola di imballaggio. Dopo aver aperto la confezione, controllare che siano presenti tutte le parti. In caso di parti mancanti o rotte, contattare il rivenditore ECHO. Numero Nome parte Quantità...

  • Page 71: Descrizione

    Descrizione Descrizione 1. Candela 10. Serbatoio del carburante Contiene il carburante e il fil- 2. Carter marmitta Carter della marmitta per evitare che tro del carburante. l'operatore entri a contatto con gli scarichi ad alta tem- 11. Coperchio del filtro dell'aria Copre il filtro dell'aria. peratura.

  • Page 72: Prima Di Iniziare

    In caso di perdite o fuoriuscite di carburante, smettere immediatamente di usare la macchina e con- tattare il rivenditore ECHO per la riparazione. Se il carburante prende fuoco, può provocare ustioni o incendi.

  • Page 73: Funzionamento Del Motore

    Funzionamento del motore Funzionamento del motore Avviamento del motore AVVERTENZA All'avviamento del motore, attenersi alle precauzioni descritte a partire da pagina 4 nella sezione "Per un uso sicuro del prodotto" per essere certi di utilizzare il prodotto nel modo corretto. Se all'avviamento del motore la lama si muove anche se la leva del gas si trova nella posizione di folle, regolare il carburatore prima di utilizzare il prodotto.

  • Page 74: Arresto Del Motore

    (retrattile). ∗ Se il motore non si arresta quando si utilizza l'interruttore di ac- censione, far controllare e riparare l'interruttore di accensione dal rivenditore ECHO prima di riprendere a utilizzare il prodot- 1. Interruttore di accensio- 2. Leva del gas...

  • Page 75: Taglio Di Siepi E Arbusti

    Taglio di siepi e arbusti Taglio di siepi e arbusti Funzionamento base del tagliasiepi NOTA Questo prodotto è stato progettato per il taglio di arbusti e siepi che abbiamo rami con una larghezza massima di 6 mm. Prima di iniziare le operazioni di taglio portare il motore alla massima accelerazione. Effettuare lavori di taglio con un regime motore più...

  • Page 76: Manutenzione E Cura

    Gli intervalli di tempo indicati sono quelli massimi. L'uso effettivo e l'esperienza dell'utente determineranno la frequenza degli interventi di manutenzione. Registrare le date delle ispezioni mensili e annuali. Manutenzione e cura In caso di dubbi o problemi, contattare il rivenditore ECHO. Pulizia del filtro dell'aria (prima di ogni uso) NOTA Se il filtro è...

  • Page 77: Manutenzione E Cura

    Quando si avvia il motore, il regolatore del folle (T) dovrebbe essere regolato in modo da non far muovere la lama. In caso di problemi con il carburatore, consultare il proprio rivenditore ECHO. Tutte le unità vengono testate in fabbrica e il carburatore viene messo a punto per garantire prestazioni ottimali.
  • Page 78 In caso di perdite o trasudamento di carburante c'è rischio di incendio. Smettere immediatamente di usare la macchina e ri- chiedere al proprio rivenditore ECHO di ispezionarla o sosti- tuirla. 1. Tappo del serbatoio carburante Controllo della candela (controllare periodicamente) Verificare la distanza della candela.
  • Page 79 ATTENZIONE Indossare i guanti per proteggere le mani dalle lame taglienti. In caso di problemi con l'affilatura della lama, si raccomanda di contattare il proprio rivenditore ECHO. La mancata osservanza di queste istruzioni potrebbe causare lesioni. Lubrificazione delle lame (ogni 4 ore di funzionamen- Applicare poche gocce di olio in ciascuna delle fessure dei bullo- ni, nella parte inferiore delle lame.
  • Page 80 Il controllo e la manutenzione richiedono competenze specialistiche. In caso di problemi o difficoltà durante la manutenzione del prodotto, consultare il proprio rivenditore ECHO. Non tentare di smontare il prodotto. In caso di problemi non menzionati nella tabella consultare il proprio rivenditore ECHO.

  • Page 81: Rimessaggio

    Rimessaggio Rimessaggio Rimessaggio per un lungo periodo (oltre 30 giorni) AVVERTENZA Non conservare l'attrezzo in luoghi chiusi dove le esalazioni del carburante potrebbero accumularsi, rag- giungere una fiamma libera o infiammarsi. Questo potrebbe provocare un incendio. Per conservare il prodotto per un lungo periodo (oltre 30 giorni), effettuare le seguenti operazioni. Svuotare completamente il serbatoio del carburante.

  • Page 82: Procedura Di Smaltimento

    Materiale >PA6-GF< Nylon 6 - Fibra di vetro >PP-GF< Polipropilene - Fibra di vetro >PE-HD< Polietilene Contattare il concessionario ECHO di fiducia, se non si è a co- noscenza delle modalità di smaltimento dell'olio usato o dei componenti di plastica.

  • Page 83: Caratteristiche Tecniche

    10%. Olio Olio per motore a due tempi raffreddato ad aria. Olio certificato ISO-L-EGD (ISO/CD 13738), JASO FC, FD ed ECHO Premium 50 : 1. Rapporto 50 : 1 (2 %) Consumo carburante alla massima potenza del motore...

  • Page 84: Dichiarazione Di Conformità "Ce

    KIORITZ CORPORATION 7-2 SUEHIROCHO 1-CHOME OHME; TOKYO 198-8711 GIAPPONE dichiara che la nuova macchina sotto descritta: TAGLIASIEPI PORTATILE Marchio: ECHO Tipo: HC-331ES HC-341ES è conforme a: * i requisiti richiesti dalla Direttiva 98/37/EC (1998) (applicazione dello standard concordato ISO 10517 (EN 774))
  • Page 85 1Note e quarta di copertina MEMORANDUM X753-003490 X753224-8000...
  • Page 86 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8711, GIAPPONE TELEFONO: 81-428-32-6118. FAX: 81-428-32-6145. X753-003490 Stampato in Giappone X753224-8000 2008...
  • Page 87 1Portada ESPAÑOL MANUAL DE INSTRUCCIONES CORTASETOS HC-331ES HC-341ES ADVERTENCIA LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA- CIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACER- LO, PODRÍA SUFRIR LESIONES GRAVES.
  • Page 88 Mantenga siempre el manual en un lugar fácilmente accesible. Si ha perdido el manual o si está dañado y no es legible, adquiera uno nuevo en su DISTRIBUIDOR ECHO. Los aparatos utilizados en este manual son aparatos SI (sistema internacional de unidades). Las imágenes que se encuentran entre paréntesis son valores de referencia y, en algunos casos, puede haber un ligero error de conversión.
  • Page 89 Indice Para una utilización segura del producto................4 Avisos de advertencia....................4 Otros indicadores......................4 Símbolos........................4 Ubicación en la que se encuentra el adhesivo de seguridad ........5 Manipulación del combustible..................6 Manipulación del motor....................7 Manipulación del producto..................... 8 Lista de piezas ........................

  • Page 90: Para Una Utilización Segura Del Producto

    Para una utilización segura del producto Para una utilización segura del producto Lea atentamente esta sección antes de utilizar el producto. Las precauciones descritas en esta sección contienen información de seguridad importante. Cúmplalas cuidadosa- mente. Asimismo, debe leer las precauciones que aparecen en el interior del propio manual. El texto que aparece después de una marca [marca de diamante] describe las posibles consecuencias de no cumplir la precau- ción.

  • Page 91: Ubicación En La Que Se Encuentra El Adhesivo De Seguridad

    Si el adhesivo se ha deteriorado debido al desgaste, está dañado o se ha despegado y perdido, adquiera un adhesivo de re- puesto en su DISTRIBUIDOR ECHO y colóquelo en la ubicación mostrada en las ilustraciones que aparecen a continuación.

  • Page 92: Manipulación Del Combustible

    Apriete firmemente la tapa de seguridad una vez finali- ducto y póngase en contacto con su DISTRIBUIDOR zado el repostaje. ECHO para que lo repare. Las salpicaduras de combustible pueden provocar un incen- Cualquier fuga de combustible puede provocar un fuego.

  • Page 93: Manipulación Del Motor

    Póngase en Apague el motor y no intente realizar ninguna compro- contacto con su DISTRIBUIDOR ECHO para que lo repa- bación ni mantenimiento del producto hasta que el mo- tor se haya enfriado Los accidentes que causen la caída o rotura de las piezas...

  • Page 94: Manipulación Del Producto

    Para una utilización segura del producto Manipulación del producto Precauciones generales ADVERTENCIA Manual de instrucciones Préstamo o asignación del producto Lea atentamente el manual de instruccio- Cuando preste el producto a una tercera persona, ase- nes antes de utilizar el producto a fin de gúrese de que la persona que toma prestado el produc- asegurar un funcionamiento correcto.
  • Page 95 Para una utilización segura del producto ADVERTENCIA Usuarios del producto Las vibraciones y el frío El producto no podrá ser utilizado por: Se cree que puede contraerse una enfermedad llamada fe- personas que estén cansadas nómeno de Raynaud, que afecta a los dedos de ciertos in- personas que hayan consumido alcohol dividuos, si se está...
  • Page 96 Para una utilización segura del producto ADVERTENCIA Retire las sustancias y obstáculos extraños antes de No utilice la unidad con una sola mano. utilizar el producto Mantenga ambas manos en los asideros mientras el motor esté en marcha. Nunca utilice la unidad con una Inspeccione el área en la que se utilizará...
  • Page 97 Para una utilización segura del producto ADVERTENCIA No utilice la unidad para cortar objetos duros Jamás utilice la unidad mientras se encuentra subi- do en una escalera o taburete No utilice la unidad para cortar objetos duros, tales como cables o láminas de acero. No se suba a superficies inestables.

  • Page 98: Lista De Piezas

    En la caja de embalaje están empaquetadas de forma separada las siguientes piezas. Cuando haya desempaquetado la caja, compruebe que se incluyan las siguientes piezas. Póngase en contacto con su DISTRIBUIDOR ECHO si falta alguna o está rota. Número Nombre de pieza...

  • Page 99: Descripción

    Descripción Descripción 1. Bujía 10. Depósito de combustible Contiene el combustible y el 2. Tapa del silenciador Cubierta para el silenciador que im- filtro de combustible. pide que el usuario entre en contacto con el escape ca- 11. Tapa del filtro de aire Recubre y protege el filtro de ai- liente.

  • Page 100: Antes De Comenzar

    Si las hubiera, deje de utilizar inmediatamente el producto y póngase en contacto con su DIS- TRIBUIDOR ECHO para que lo repare. Si se incendia el combustible, puede provocar quemaduras y fuego.

  • Page 101: Funcionamiento Del Motor

    Funcionamiento del motor Funcionamiento del motor Arranque del motor ADVERTENCIA Cuando arranque el motor, tenga en cuenta las precauciones descritas en la página 4 en la sección "Para una utili- zación segura del producto" para asegurarse de que utiliza correctamente el producto. Si cuando se arranque el motor la cuchilla de corte se mueve aunque el gatillo del acelerador este en la posición de velocidad de ralentí, ajuste el carburador antes de utilizar el producto.

  • Page 102: Parada Del Motor

    (un paro de estrangulador). ∗ Si no se detiene el motor cuando se utiliza el interruptor de en- cendido, haga que un DISTRIBUIDOR ECHO compruebe y repare el interruptor de encendido antes de volver a utilizar el producto.

  • Page 103: Operación De Recorte De Setos Y Arbustos

    Operación de recorte de setos y arbustos Operación de recorte de setos y arbustos Funcionamiento básico de recorte de setos NOTA Esta unidad está diseñada para cortar arbustos y setos con ramas con un diámetro inferior a 6 mm. Cuando empiece a recortar, utilice la velocidad máxima. Si corta a menos velocidad, podría dañar el embrague si éste se resbala.

  • Page 104: Mantenimiento Y Cuidados

    Los intervalos de tiempo son los máximos. El uso real y su experiencia determinarán la frecuencia del mantenimiento necesario. Registre las fechas de las inspecciones mensuales y anuales. Mantenimiento y cuidados Si tiene cualquier pregunta o problema, póngase en contacto con su DISTRIBUIDOR ECHO. Limpieza del filtro de aire (Antes de cada uso) NOTA Si el filtro estuviera excesivamente sucio o ya no encajara bien, sustitúyalo.
  • Page 105 Cuando arranque, el regulador de velocidad de ralentí (T) deberá estar ajustado para que la cuchilla de corte no se mue- va. Si hay algún problema con el carburador, póngase en contacto con su DISTRIBUIDOR ECHO. Todas las unidades se prueban en fábrica y se ajusta el carbura- dor para proporcionar un rendimiento máximo.
  • Page 106 En caso de fugas o transpiraciones de combustible, existe pe- ligro de incendio. Deje de utilizar la máquina inmediatamente y solicite al DISTRIBUIDOR ECHO que lo inspeccione o sus- tituya. 1. Tapón del depósito de combustible Comprobación de la bujía (Revisar periódicamente) Compruebe la distancia entre electrodos de la bujía.
  • Page 107 Use guantes para proteger las manos de las cuchillas afiladas. Si advierte algún problema con el afilado de la cuchilla, recomendamos que lleve la unidad a su DISTRIBUIDOR ECHO. Si no sigue estas precauciones podría provocar lesiones Lubricación de las cuchillas (Cada 4 horas de funcio-...
  • Page 108 DISTRIBUIDOR ECHO. No intente desmontar el producto. Consulte a su DISTRIBUIDOR ECHO si se encuentra con un problema que no esté cubierto en la tabla anterior o para cual- quier otra consulta.

  • Page 109: Almacenamiento

    Almacenamiento Almacenamiento Almacenamiento durante un largo periodo (30 días o más) ADVERTENCIA No almacene el equipo en ubicaciones cerradas lleno de combustible o cerca llamas chispas. Podría provocar un incendio. Cuando almacene el producto durante largos periodos de tiempo (30 días o más), asegúrese de que se realicen los siguientes preparativos para el almacenamiento: Vacíe totalmente el depósito de combustible.

  • Page 110: Procedimiento Para Desechar El Producto

    Marca Material >PA6-GF< Nailon 6 - Fibra de vidrio >PP-GF< Polipropileno - Fibra de vidrio >PE-HD< Polietileno Póngase en contacto con su DISTRIBUIDOR ECHO si no sabe cómo debería deshacerse del aceite usado o de las pie- zas de plástico.

  • Page 111: Características Técnicas

    10% de alcohol etílico. Aceite Aceite para motor de 2 tiempos refrigerado por aire. Aceite ISO-L-EGD Standard (ISO/CD 13738), JASO FC, FD y ECHO Premium 50 : 1. Proporción 50 : 1 (2 %) Consumo de combustible a máxima potencia del motor...

  • Page 112: Declaración De Conformidad "Ce

    OHME; TOKIO 198-8711 JAPÓN declara que la unidad nueva aquí especificada: CORTASETOS PORTÁTIL Marca: ECHO Tipo: HC-331ES HC-341ES cumple con: * los requisitos de la directiva 98/37/EC (1998) (aplicación del estándar armonizado ISO 10517 (EN 774)) * los requisitos de la directiva 2004/108/EC (aplicación de la norma armonizada EN 50081-1, EN 50082-1, EN 55014 y EN 55022)
  • Page 113 1Notas y contraportada MEMORÁNDUM X753-003490 X753224-8000...
  • Page 114 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8711, JAPÓN TELÉFONO: 81-428-32-6118. FAX: 81-428-32-6145. X753-003490 Impreso en Japón X753224-8000 2008...
  • Page 116 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8711, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X753-003490 Printed in Japan 0801n 0173 ES X753224-8000 2008...
