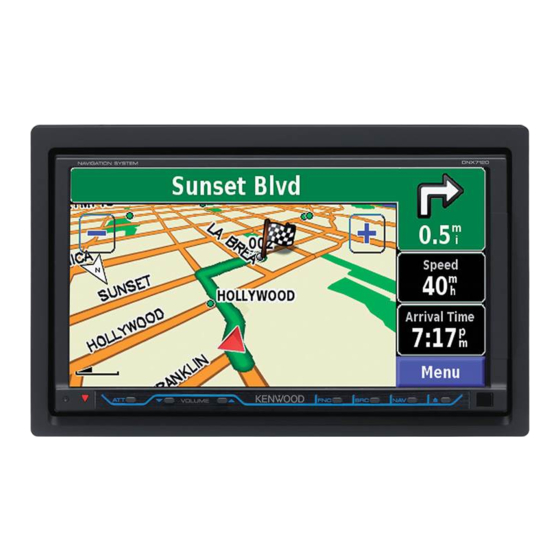

Kenwood DDX7032 Installation Manual

Kenwood gps navigation system monitor with dvd receiver installation manual.


DNX7320
DDX7032
DDX7032M
GPS NAVIGATION SYSTEM
MONITOR WITH DVD RECEIVER
INSTALLATION MANUAL
GPS 导航系统
附 DVD 接收机显示器
安装说明书
GPS 내비게이션 시스템
DVD 수신기장착 모니터
설치 설명서
© B54-4655-10/01 (MW)
Next page ->

Summary of Contents

  • Page 1

    DNX7320 DDX7032 DDX7032M GPS NAVIGATION SYSTEM MONITOR WITH DVD RECEIVER INSTALLATION MANUAL GPS 导航系统 附 DVD 接收机显示器 安装说明书 GPS 내비게이션 시스템 DVD 수신기장착 모니터 설치 설명서 © B54-4655-10/01 (MW)

  • Page 2

    Accessories DNX7320 only DNX7320/DDX7032/DDX7032M ...1 ...1 ...1 ...1 ...1 ...2 ...1 ...1 ...6 ...6 ...1 DNX7320 only ...1 DNX7320 only ...1...

  • Page 3

    Installation Procedure 1. To prevent a short circuit, remove the key from the ignition and disconnect the - battery. 2. Make the proper input and output wire connections for each unit. 3. Connect the speaker wires of the wiring harness. 4.

  • Page 4

    When this terminal is not in use, leave its cap on. Connect to the terminal that is grounded when either the telephone rings or during conversation. To connect the Kenwood navigation system, consult your navigation manual. Depending on what antenna you are using, connect either to the control terminal of the motor antenna, or to the power terminal for the booster amplifier of the film-type antenna.

  • Page 5

    Rear view FUSE (15A) REVERSE REMO.CONT ILLUMI MUTE ANT. CONT P CONT EXT.CONT Cooling fan Accessory @ (GPS Antenna ) (DNX7320 only) (see page 8) Accessory 1 White/Black White Gray/Black Gray Green/Black Green Purple/Black Purple To front left speaker To front right speaker To rear left speaker To rear right speaker English...

  • Page 6

    System Connection USB terminal Accessory DNX7320/DDX7032/DDX7032M USB device (commercially available) ■ Video Input2 Resistance-free mini plug (3.5φ) ■ Audio Input2 Resistance-free stereo type mini plug Do not connect. Accessory Accessory 4 (3.5φ) ■ Audio/Video Output • Video output (Yellow) • Audio left output (White) •...

  • Page 7

    (Optional Accessory) Connection cable (Included in the TV tuner) Audio Output (Black) Video Output (Yellow) Video Input USB terminal USB terminal Navigation System Input (DDX7032 only) Navigation System (Optional Accessory) Audio Input Connection cable (Included in the Navigation System) English...

  • Page 8

    Signals from the GPS satellite may be interfered with by these types of communication. • Painting the GPS antenna with (metallic) paint may cause a drop in performance. DNX7320/DDX7032/DDX7032M Installing the Escutcheon For General Motors 1. Cut out accessory 7 to meet the shape of the opening of the center console.

  • Page 9

    For Toyota/Scion 1. Cut out accessory 7 as illustrated. Cutting line 2. Fold double-sided adhesive (accessory 8) along the slit and attach it to accessory 7 cut-out against the center rib as illustrated. Use 2 pieces of accessory 8 for 1 accessory 7 cut- out.

  • Page 10

    Make sure that the unit is installed securely in place. If the unit is unstable, it may malfunction (eg, the sound may skip). Installation on Toyota, Nissan or Mitsubishi Car using Brackets Accessory 9 (M5x6mm) or Accessory 0 (M5x7mm) DNX7320/DDX7032/DDX7032M Firewall or metal support Metal mounting strap (commercially available) Car Bracket...

  • Page 11

    Removing Monitor/Player Unit Removing the Hard Rubber Frame (escutcheon) 1. Engage the catch pins on the removal tool 6 and remove the two locks on the lower level. Lower the frame and pull it forward as shown in the figure. Accessory 6 ⁄...

  • Page 12

    Install the Map data card (DNX7320 only) Press [SRC] to turn the power on Press [0] to close the panel Press [0] for at least 1 second to fully open the panel Insert the Map data card Accessory 5 Press [0] to close the panel DNX7320/DDX7032/DDX7032M...

  • Page 13

    English...

  • Page 14

    附件 仅限DNX7320 DNX7320/DDX7032/DDX7032M ...1 ...1 ...1 ...1 ...1 ...2 ...1 ...1 ...6 ...6 ...1 仅限DNX7320 ...1 仅限DNX7320 ...1...

  • Page 15

    安装过程 1. 为了防止短路,请从点火开关上拔下钥匙,并断 开-电池。 2. 正确连接各设备的输入和输出电线。 3. 连接线束的扬声器电线。 4. 按照以下顺序连接线束∶接地线,电池线,点火 线。 5. 将线束连接器连接到设备。 6. 将设备安装到车上。 7. 重新连接-电池。 8. 按下复位按钮。 2警告 ・ 如果将点火线(红色)和电池线(黄色)连接到轿车底盘(地 线),可能会导致短路并起火。请始终将这些电线连接到接 有保险丝盒的电源。 接收GPS信号 首次接通DNX7320电源时,必须等候系统第一次接收 卫星信号。这个过程将需要数分钟的时间。请将汽车 停在室外开阔地区,离开高层建筑和树木,以便快速 接收。当系统第一次获得卫星信号后,以后每次将快 速接收卫星信号。 ¤ ・ 安装和接线此产品,需要一定的技巧和经验。出于安全原 因的考虑,请将安装和接线工作留给专业人员来处理。 ・ 确保将设备接地到12V DC电源的负极。 ・ 不要将设备安装在直接日光照射或者太热或太湿的地点。 此外,还要避免将设备安装在有太多灰尘或可能有水滴飞 溅的地点。...

  • Page 16

    轿车保险丝盒 轿车保险丝盒 (主保险丝) 电池 请使用随机提供的接续连接器,与汽 车的停车制动检测开关线束连接。 停车传感器电线(淡绿) PRK SW 使用可选的后视摄像机时,请与汽车的 使用方向盘遥控控制功能时,需要使用兼容 本轿车的专用遥控适配器(不随机提供)。 如果不使用本端子,请不要取下保护帽。 当电话铃响或通话期间连接到接地的终端。 要连接建伍导航系统,请查阅导航手册。 根据您所使用的天线,将其连接到电动天线的控制终端, 或连接到膜式天线高频前级放大器的电源终端。 当使用可选电源放大器时,请连接到其电源控制终端。 至具备外部放大器控制功能放大器的 "EXT.AMP.CONT" 端子。 DNX7320/DDX7032/DDX7032M 如果将点火线(红色)和电池线(黄色)连接到轿车底盘 (地线),可能会导致短路并起火。请始终将这些电 线连接到接有保险丝盒的电源。 点火线(红色) 电池电线(黄色) 地线(黑色)- (到轿车底盘) 为了您的安全,请确保连接停车传感器。 倒车灯线束连接。 至遥控 至车光控制开关 如果不进行连接,请勿使电缆伸出接头。 天线缆绳 倒车传感器电线 (紫色/白色) 方向盘遥控控制输入(淡蓝色/黄色) 调光器控制电线(橙色/白色) 静音电线(褐色) 电动天线控制电线(蓝色)

  • Page 17

    后视图 保险丝(15A) REVERSE REMO.CONT ILLUMI MUTE ANT. CONT P CONT EXT.CONT 冷却风扇 附件@(GPS天线) (仅限DNX7320)(参照第20页) 附件1 白色/黑色 白色 灰色/黑色 灰色 绿色/黑色 绿色 紫色/黑色 紫色 至前置左扬声器 至前置右扬声器 至后置左扬声器 至后置右扬声器 中文...

  • Page 18

    系统连接 附件2 DNX7320/DDX7032/DDX7032M USB终端 USB设备(市售) ■ 视频输入2 无阻抗袖珍插头(3.5φ) ■ 音频输入2 无阻抗立体声型号袖珍插头(3.5φ) 请勿连接。 附件3 附件4 ■ 音频/视频输出 ・视频输出(黄色) ・音频左声道输出(白色) ・音频右声道输出(红色) ■ 音频/视频输入1 ・视频输入(黄色) ・音频左声道输入(白色) ・音频右声道输入(红色) ■ 后视摄像机输入 ・视频输入(黄色) ■ 前侧预输出 ・音频左声道输出(白色) ・音频右声道输出(红色) ■ 后侧预输出 ・音频左声道输出(白色) ・音频右声道输出(红色) ■ 重低音扬声器预输出 ・音频左声道输出(白色) ・音频右声道输出(红色) 至接续盒...

  • Page 19

    可选附件连接 iPod (市售) KCA-iP300V (可选附件) 至KCA-BT200(可选附件) TV调谐器 (可选附件) 连接电缆 (包含在TV调谐器中) 音频输出(黑色) 视频输出(黄色) 视频输入 USB终端 USB终端 导航系统 (可选附件) 音频输入 导航系统输入 (仅限DDX7032) 连接电缆 (包含在导航系统中) 中文...

  • Page 20

    安装GPS天线(仅限DNX7320) GPS天线安装在轿车内。请尽可能水平安装,以便于 接收GPS卫星信号。 在轿车内安装GPS天线∶ 1. 清洁仪表板或其他表面。 2. 揭下金属板(附件#)底部粘合剂的护纸。 3. 将金属板(附件#)紧紧地按在仪表板或其他安装表 面。可以根据需要弯曲金属板(附件#),顺从弯曲 表面。 4. 将GPS天线(附件@)放在金属板(附件#)的上面。 附件@ 附件# ¤ ・ 某些车型的车内安装位置可能无法接收GPS卫星信号。 ・ GPS应安装在距离手机或其他发射天线12英寸(30cm)以上 的位置。来自GPS卫星的信号可能会受到这些类型通讯的 干扰。 ・ 如果对GPS天线涂金属性油漆可能导致性能降低。 DNX7320/DDX7032/DDX7032M 安装孔罩 对于常规汽车 1. 裁剪附件7以适应中央控制台开口的形状。 2. 将附件7安装到设备上。 对于Volkswagen 1. 将附件!安装在本机上。 裁剪以适应车内 开口的形状。 附件7 附件!

  • Page 21

    对于 Toyota/Scion 1. 如图所示裁剪附件7。 剪切线 2. 如图所示,将双面胶带(附件8)沿切 口折叠,将附件7的切下部分粘贴在 外框中心。对于一个附件7的切下部 分使用两片附件8。 3. 将附件7座孔粘合到设备上。 附件8 附件7 中文...

  • Page 22

    安装监视器/播放器设备 螺丝(M4X8) (市售) 自攻螺丝 (市售) 确保设备安装牢固。如果设备不稳固,可能会出现故障(例如,声音断续)。 使用支架在Toyota、Nissan或Mitsubishi轿车上安装 附件9(M5x6mm) 或附件0(M5x7mm) DNX7320/DDX7032/DDX7032M 防火墙或金属支架 金属安装带 (市售) 轿车支架 使用螺丝起子或类似器具弯曲安 装套管的舌片,并将其固定到位。 附件9(M5x6mm) 或附件0(M5x7mm)

  • Page 23

    拆卸监视器/播放器设备 拆卸硬橡皮圈(孔罩) 1. 将搭钩销勾在拆卸工具6上,拆除底侧的两个锁 扣。 降低框架,并按图示向前拉。 附件6 ⁄ ・ 可用相同方法拆除顶部框架。 2. 当完成底侧拆卸后,拆下顶部两个位置。 拆卸设备 1. 参照<拆卸硬橡皮圈>一节中的拆卸步骤来拆卸 硬橡皮圈。 2. 拆除背板上的带有组成垫圈的六角螺丝(M4×8)。 3. 将两个拆卸工具6深深插入到两侧插槽内,如图 所示。 搭钩 锁扣 4. 朝底部下压拆卸工具,将设备拉出一半,同时向 内侧按压。 ⁄ ・ 小心避免被拆卸工具上的搭钩销刮伤。 5. 用手将设备完全拉出,小心不要掉落。 附件6 中文...

  • Page 24

    安装地图数据卡(仅限DNX7320) 按下 [SRC] 接通电源 按下 [0] 关闭面板 按下 [0] 一秒钟以上,全部打开面板 插入地图数据卡 附件5 按下 [0] 关闭面板 DNX7320/DDX7032/DDX7032M...

  • Page 25

    中文...

  • Page 26

    액세서리 DNX7320/DDX7032/DDX7032M ...1 ...1 ...1 ...1 DNX7320 만 ...1 ...2 ...1 ...1 ...6 DNX7320 만 DNX7320 만 ...6 ...1 ...1 ...1...

  • Page 27

    설치 절차 1. 누전을 방지하기 위해 시동 장치에서 키를 빼고 - 배터리를 분리하십시오. 2. 각 기기의 입력 및 출력 선을 올바르게 연결하십 시오. 3. 배선 하네스의 스피커 선을 연결하십시오. 4. 배선 하네스 와이어를 다음 순서로 연결하십시오: 접지, 배터리, 점화. 5. 기기의 배선 하네스 커넥터를 연결하십시오. 6.

  • Page 28

    핸들 리모콘 기능을 사용하기 위해, 전용 리모콘 어댑터 (공급되지 않음)를 필요한 차에 맞춰야 합니다. 단자를 사용하지 않을 때는, 캡을 그대로 두십시오. 전화가 울리거나 대화중에 접지되는 터미널에 연결하십시오. Kenwood 내비게이션 시스템을 연결하려면 내비게이션 설명서를 참조하십시오. 자동차 안테나의 제어 터미널이나 필름형 안테나 의 부스터 앰프 전원 단자에 연결하십시오.

  • Page 29

    후면 보기 휴즈(15A) REVERSE REMO.CONT ILLUMI MUTE ANT. CONT P CONT EXT.CONT 냉각 팬 액세서리 @ (GPS 안테나) (DNX7320 만) (페이지 32 참조) 액세서리 1 흰색/검정색 흰색 회색/검정색 회색 녹색/검정색 녹색 자주색/검정색 자주색 앞 좌측 스피커에 앞 우측 스피커에 뒤 좌측 스피커에 뒤...

  • Page 30

    시스템 연결 USB 터미널 액세서리 DNX7320/DDX7032/DDX7032M USB 장치 (시중에서 구입 가능) ■ 비디오 입력2 레지스턴스-프리 미니 플러그(3.5φ) ■ 오디오 입력2 레지스턴스-프리 스테레오 타입 미니 플러그(3.5φ) 연결하지 마십시오. 액세서리 4 액세서리 ■ 오디오/비디오 출력 ㆍ비디오 출력(노랑) ㆍ오디오 왼쪽 출력(흰색) ㆍ오디오 오른쪽 출력(빨강) ■...

  • Page 31

    (옵션 액세서리) KCA-BT200(옵션 액세서리)에 TV 튜너 (옵션 액세서리) 연결 케이블 (TV 튜너에 포함됨) 오디오 출력 (검정색) 비디오 출력(노랑) 비디오 입력 USB 터미널 USB 터미널 내비게이션 시스템 입력 (DDX7032 만) 내비게이션 시스템 (옵션 액세서리) 오디오 입력 연결 케이블 (내비게이션 시스템에 포함됨) 한글...

  • Page 32

    한 12인치(30센티) 떨어진 곳에 설치해야 합니다. GPS 위 성 신호가 이러한 종류의 통신에 의해 방해를 받을 수 있 습니다. ㆍ GPS 안테나의 금속 페인트가 성능을 떨어뜨릴 수 있습니 다. DNX7320/DDX7032/DDX7032M 보호판 설치 일반 모터용 1. 콘솔 가운데의 구멍의 형태에 맞춰 액세서리7를 잘라내십시오.

  • Page 33

    Toyota/Scion용 1. 액세서리 7를 그림대로 잘라내십시 오. 절단 선 2. 그림처럼 틈새를 따라 양면 접착물(액 세서리 8)을 접어서, 중앙 리브에 대 고 액세서리 7 컷 아웃에 부착하십시 오. 액세서리 7를 컷아웃을 위한 2개 의 액세서리 8를 사용하십시오. 3. 액세서리 7 컷아웃을 기기에 부착하 십시오.

  • Page 34

    기기가 제자리에 안전하게 장착되는지 확인하십시오. 이 기기가 불안정하면 제대로 작동하지 않을 수 있습니다(예, 사운드가 건너뛸 수 있습니다). 브래킷을 이용한 Toyota, Nissan 또는 Mitsubishi에서의 설치 액세서리 9(M5x6mm) 또는 액세서리 0(M5x7mm) DNX7320/DDX7032/DDX7032M 방화벽 또는 금속 지지대 금속 마운팅 띠 (시중에서 구입 가능) 승용차 브래킷...

  • Page 35

    모니터/플레이어 기기 제거하기 단단한 고무 프레임 제거 (보호판) 1. 제거 도구6에 캐치 핀을 확대하여 낮은 쪽의 두 개의 락을 제거하십시오. 프레임을 낮추고 그림에 나타낸 것처럼 앞으로 당기십시오. 액세서리 6 ⁄ ㆍ 같은 방법으로 프레임을 상부에서 제거할 수 있습니다. 2. 아래쪽에서 제거하였으면 위쪽 두 곳에서 제거하 십시오.

  • Page 36

    맵 데이터 카드 설치(DNX7320 만) [SRC]를 눌러 전원을 켜십시오 [0]을 눌러 패널을 닫으십시오 [0]을 최소한 1초 동안 눌러 패널을 완전히 여십시오 맵 데이터 카드 삽입 액세서리 5 [0]을 눌러 패널을 닫으십시오 DNX7320/DDX7032/DDX7032M...
