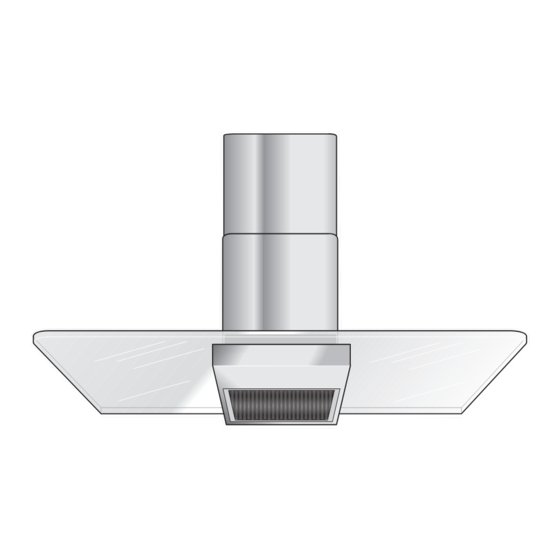

Siemens Cooker hood Operating And Installation Instructions
Cooker hood
Hide thumbs
Also See for Cooker hood:
- Operating and installation instructions (25 pages) ,
- Operating and installation instructions (24 pages) ,
- Operating and installation instructions (17 pages)
Table of Contents
Advertisement
Available languages
Available languages
Advertisement
Chapters
Table of Contents
Related Manuals for Siemens Cooker hood
Summary of Contents for Siemens Cooker hood
- Page 1 Gebrauchs- und Istruzioni d’uso Montageanleitung e per il montaggio Operating and Instruccionesdeuso installation instructions y de montaje Mode d’emploi et Instruções de serviçio notice de montage e de montagem Gebruiksaanwijzing en montagevoorschrift...
- Page 2 Seite 03 – 17 pagina 063 – 077 page 18 – 32 página 078 – 092 página 093 – 107 pages 33 – 47 pagina 48 – 62 Abb. 1 Abb. 1 ELECTRO ÉLECTRO...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Allgemeine Informationen ................. Hinweise zum Umweltschutz ........................Vor dem ersten Benutzen ..........................Sicherheitshinweise ..................... Bestimmungsgemäße Verwendung ....................... Technische Sicherheit ............................Spezielle Hinweise für Gaskochgeräte ....................Sachgemäßer Gebrauch ..........................Sachgemäße Montage ............................ Betriebsarten ......................Abluftbetrieb ................................Umluftbetrieb ................................ Bedienung ......................Reinigung und Pflege .................. -
Page 4: Allgemeine Informationen
Allgemeine Informationen INWEISE ZUM MWELTSCHUTZ OR DEM ERSTEN ENUTZEN HINWEIS: Diese Gebrauchsanleitung gilt für Entsorgung der Transportverpackung mehrere Geräteausführungen. Es ist möglich, Ihr neues Gerät wurde auf dem Weg zu Ihnen dass einzelne Ausstattungsmerkmale beschrie- durch die Verpackung geschützt. Alle ein- ben sind, die nicht auf Ihr Gerät zutreffen. -
Page 5: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäße Verwendung Durch unsachgemäße Montage, Wartung oder Reparatur können erhebliche Gefahren Diese Dunstabzugshaube entspricht den für den Benutzer entstehen, für die der vorgeschriebenen Sicherheitsbestimmungen. Hersteller nicht haftet. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen oder Sachen führen. Veränderungen des elektrischen oder mechanischen Aufbaus sind gefährlich und Die Dunstabzugshaube darf ausschließlich dürfen nicht vorgenommen werden! -
Page 6: Spezielle Hinweise Für Gaskochgeräte
Sicherheitshinweise Spezielle Hinweise für Gaskochgeräte Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte Bei der Montage über Gaskochstellen sind 4Pa (0,04mbar) nicht überschreitet. die national einschlägigen gesetzlichen Dies kann erreicht werden, wenn durch nicht Bestimmungen (zB in Deutschland: Technische verschließbare Öffnungen, z.B. -
Page 7: Sachgemäßer Gebrauch
Sicherheitshinweise Sachgemäßer Gebrauch Sachgemäße Montage Reinigen Sie die Dunstabzugshaube Beachten sie die Herstellerangaben für das sorgfältig vor der ersten Inbetriebnahme. Kochgerät, ob der Betrieb einer Dunstabzugs- haube darüber möglich ist. Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Sofern vom Hersteller des Kochgerätes Netzsteckers oder Ausschalten der Sicherung keine größeren Sicherheitsabstände... -
Page 8: Betriebsarten
Betriebsarten Die Dunstabzugshaube ist im Abluft- und Umluftbetrieb verwendbar. Gerätemaße Abluft Abluftbetrieb Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet. Gerätemaße Umluft Umluftbetrieb Die angesaugte Luft wird durch die Fettfilter und einem Aktivkohlefilter gereinigt und wie- der in die Küche zurückgeführt. -
Page 9: Bedienung
Bedienung HINWEIS: Es ist empfehlenswert, das Gebläse Die Beschreibung der Bedienung gilt für bei Kochbeginn einzuschalten und erst einige mehrere Geräteausführungen. Es ist möglich, Minuten nach Kochende wieder auszuschalten. dass einzelne Ausstattungsmerkmale be- Der Küchendunst wird so am wirkungsvollsten schrieben sind, die nicht auf Ihr Gerät zutreffen. beseitigt. -
Page 10: Reinigung Und Pflege
Reinigung und Pflege VERLETZUNGSGEFAHR BRANDGEFAHR Bei zunehmender Sättigung der Filter mit Vor jeder Reinigung und Pflege ist die Dunst- fetthaltigen Rückständen erhöht sich die abzugshaube durch Ziehen des Netzsteckers Entflammbarkeit. Außerdem kann die Funktion oder Ausschalten der Sicherung stromlos zu der Dunstabzugshaube beeinträchtigt werden. -
Page 11: Aus- Und Einbau Der Fettfilter
Aus- und Einbau der Fettfilter Beachten Sie vor dem Aus- und Einbau der Aktivkohlefilter binden die Geruchsstoffe Fettfilter unbedingt die Hinweise und bei Umluftbetrieb. Warnungen im Kapitel “Sicherheitshinweise”! Aus- und Einbauen der Metall-Fettfilter Ein- und Ausbauen der Aktivkohlefilter 1. Öffnen Sie die Verriegelung und klappen Sie 1. -
Page 12: Auswechseln Der Lampen
Auswechseln der Lampen Wechsel der Glühlampen Beachten Sie vor dem Auswechseln der Lampen unbedingt die Hinweise und 1. Rasten Sie die Lampenabdeckung aus. Warnungen im Kapitel “Sicherheitshinweise”! Die Beschreibung des Lampenwechsels gilt für mehrere Geräteausführungen. HINWEIS: Beachten Sie die Garantiebestim- mungen im beiliegenden Serviceheft. -
Page 13: Montagehinweise
Montagehinweise Rohrverbindung Beachten Sie vor der Montage unbedingt die Hinweise und Warnungen im Kapitel Der Durchmesser der Abluftrohre sollte “Sicherheitshinweise”! nicht kleiner als 150 mm sein. Abluftbetrieb Rundrohre: Wir empfehlen einen Innendurchmesser Die Abluft wird über einen Lüftungsschacht von 150 mm, jedoch mindestens 120 mm. nach oben, oder direkt durch die Außenwand ins Freie geleitet. -
Page 14: Elektrischer Anschluss
Montagehinweise Bei erforderlichem Festanschluss LEKTRISCHER NSCHLUSS Installationsseitig ist eine Trennvorrichtung Beachten Sie vor dem elektrischen vorzusehen. Als Trennvorrichtung gelten Anschluss unbedingt die Hinweise und Schalter mit einer Kontaktöffnung von mehr Warnungen im Kapitel “Sicherheitshinweise”! als 3 mm und allpoliger Abschaltung. Dazu Die Dunstabzugshaube darf nur durch gehören LS-Schalter, Sicherungen und einen qualifizierten Elektroinstallateur, der die... -
Page 15: Montage
Montage Die Dunstabzugshaube ist für die Montage des oberen Tragegestells Montage an der Küchendecke oder einer 1. Die Gesamthöhe des Tragegestells vor der stabil abgehängten Decke vorgesehen. Montage festlegen und die Schraublöcher markieren. Das Tragegestell ist höhen- Achten Sie bei der Montage auch auf verstellbar, in Abständen von 20mm. -
Page 16: Befestigung
Montage Montage des unteren Tragegestells Montage der Dunstabzugshaube 1. Die Dunstabzugshaube von unten in das Ober- und Unterteil des Tragegestells in der Tragegestell einhängen. festgelegten Gesamthöhe mit 10 Schrauben Achten Sie darauf, dass das Netzkabel nicht befestigen (bevorzugte Lochwahl, s.h. Bild). eingeklemmt wird! Achten Sie auf die richtige Position des 2. -
Page 17: Montage Der Kaminverblendung
Montage Montage der Kaminverblendungen 4. Oberes Kaminteil hochschieben und mit 2 Schrauben befestigen. VERLETZUNGSGEFAHR Die Innenseiten der Kaminverblendungen können scharfkantig sein. Wir empfehlen, bei der Montage Schutzhandschuhe zu tragen. 1. Die Kaminverblendungen trennen. Dazu das Klebeband abziehen. 2. Die Schutzfolie an beiden Kaminverblendungen abziehen. - Page 18 Table of contents General Information .................... Information on protection of the environment ................Before using the appliance for the first time ..................Safety Instructions ....................Intended use ................................Technical safety ..............................Special information for gas cookers ......................Proper use ................................Correct installation .............................
-
Page 19: General Information
General information NFORMATION ON PROTECTION OF THE EFORE USING THE APPLIANCE FOR THE ENVIRONMENT FIRST TIME NOTE: These operating instructions apply to Disposal of transport packaging several appliance models It is possible that Your new appliance was sent to you in individual features are described which do not protective packaging. -
Page 20: Safety Instructions
Safety instructions Intended use If the appliance is improperly installed, serviced or repaired, the user may be placed in This extractor hood complies with the considerable danger for which the stipulated safety regulations. Improper use manufacturer is not liable. may result in injury or damage. Changes to the electrical or mechanical The extractor hood may be used in the installation are dangerous and must not be... -
Page 21: Special Information For Gas Cookers
Safety instructions Special information for gas cookers Safe operation is possible provided the low pressure in the installation room of the heating When installing the extractor hood above appliance does not exceed 4Pa (0.04mbar). gas hobs, observe the appropriate national This can be achieved if the combustion air can statutory regulations (e.g. -
Page 22: Proper Use
Safety instructions Proper use Correct installation Clean the extractor hood thoroughly before Check the manufacturer’s specifications for using for the first time. the cooker to determine whether an extractor hood can be operated over it. Before cleaning and servicing the extractor hood, isolate it from the power supply by If the manufacturer of the cooker has not pulling out the mains plug or switching off the... -
Page 23: Operating Modes
Operating modes The extractor hood can be used in exhaust air and circulating air mode. Appliance dimensions Exhaust air Exhaust-air mode The air which is drawn in is cleaned by the grease filters and conveyed to the exterior by a pipe system. -
Page 24: Operation
Operation NOTE: It is recommended to switch on the The description of the operation applies to blower when you start cooking and not to several appliance models. It is possible that switch it off again until several minutes after you individual features are described which do not have finished cooking. -
Page 25: Cleaning And Care
Cleaning and care Metal-mesh grease filters OOKING AFTER THE APPLIANCE The metal-mesh grease filters absorb the Suitable cleaning agents and care products grease particles from the kitchen fumes. for your appliance can be purchased via the Hotline or from the Online Shop (see cover The filter mats consist of fire-proof metal. -
Page 26: Removing And Installing The Grease Filters
Removing and installing the grease filters Before removing and installing the grease Activated carbon filters bind the odours in filters, always follow the instructions and circulating-air mode. warnings in the chapter entitled ”Safety instructions”! Removing and installing the metal-mesh Installing and removing the activated grease filters carbon filters 1. -
Page 27: Changing The Bulbs
Changing the bulbs Changing the filament bulbs Before changing the bulbs, always follow the instructions and warnings in the chapter 1. Detach the bulb cover. entitled ”Safety instructions”! The description of changing the bulbs applies to several appliance models. NOTE: Observe the warranty regulations in the enclosed service booklet. -
Page 28: Installation Instructions
Installation instructions Connecting pipes Prior to installation, always follow the instructions and warnings in the chapter The diameter of the exhaust air pipes entitled ”Safety instructions”! should not be less than 150 mm. Exhaust-air mode Round pipes: We recommend an inner diameter of The exhaust air is conveyed upwards via a 150 mm, however at least 120 mm. -
Page 29: Electrical Connections
Installation instructions If a permanent connection is required LECTRICAL CONNECTION A disconnector must be provided on the Before connecting the appliance to the installation side. Switches with a contact power supply, always follow the instructions opening of more than 3 mm and all-pole and warnings in the chapter entitled ”Safety disconnection are regarded as disconnectors. -
Page 30: Installation
Installation The extractor hood is designed for Installing the upper support frame installation on the kitchen ceiling or on a rigid 1. Specify the total height of the support suspended ceiling. frame before installation and mark the screw holes. The height of the support During installation, optional accessories may frame can be adjusted in 20 mm steps. -
Page 31: Attachment
Installation Installing the lower support frame Installing the extractor hood 1. Hook the extractor hood from below into Attach upper and lower parts of the the support frame. support frame at the specified total height Do not trap the power cord! with 10 screws (preferred hole selection, see diagram). -
Page 32: Installing The Flue Ducts
Installation Installing the flue ducts 4. Push up the upper flue part and secure with 2 screws. RISK OF INJURY The insides of the flue ducts may have sharp edges. We recommend wearing protective gloves during installation. 1. Separate the flue ducts. To do this, remove the adhesive tape. - Page 33 Tabel de matières Informations générales ..................Conseils pour le respect de l’environnement ..................Avant la première utilisation......................... Consignes de sécurité ..................Conformité d’utilisation ..........................Sécurité technique ............................Consignes spéciales pour les appareils de cuisson au gaz ............Utilisation correcte ............................. Montage correct ..............................
-
Page 34: Informations Générales
Informations générales ONSEILS POUR LE RESPECT DE VANT LA PREMIÈRE UTILISATION ’ ENVIRONNEMENT REMARQUE : Cette notice de montage vaut pour plusieurs modèles. Certains équipements, Mis au rebut de l’emballage de transport qui ne s’appliquent pas à votre appareil, Pour vous parvenir, votre nouvel appareil a été peuvent y être décrits. -
Page 35: Consignes De Sécurité
Consignes de sécurité Conformité d’utilisation Des opérations de montage, maintenance ou réparation inexpertes peuvent engendrer Cette hotte aspirante est conforme aux des risques considérables pour l’utilisateur, dispositions de sécurité prescrites. Une risques dont le fabricant n’est pas responsable. utilisation inexperte peut provoquer des dommages corporels ou des dégâts matériels. -
Page 36: Consignes Spéciales Pour Les Appareils De Cuisson Au Gaz
Consignes de sécurité Consignes spéciales pour les appareils de La hotte peut fonctionner parallèlement cuisson au gaz sans risque à condition que la dépression dans le local où est installé le foyer ne dépasse pas 4 Lors du montage au dessus de foyers au Pa (0,04 mbar). -
Page 37: Utilisation Correcte
Consignes de sécurité Utilisation correcte Montage correct Avant la première mise en service, nettoyez Dans la notice d’instructions publiée par le la hotte aspirante soigneusement. fabricant de l’appareil de cuisson, vérifiez s’il est possible de faire marcher une hotte aspirante Avant chaque nettoyage ou entretien, au-dessus. -
Page 38: Modes De Service
Modes de service La hotte aspirante peut fonctionner en mode Évacuation d’air et en mode Recyclage de l’air. Mode Évacuation de l’air Cotes de l’appareil (évacuation de l’air) L’air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l’extérieur. -
Page 39: Utilisation
Utilisation REMARQUE : il est recommandé d'allumer le Cette description de l’utilisation vaut pour ventilateur en début de cuisson, et d'attendre plusieurs versions de l'appareil. Il est possible quelques minutes après la fin de cuisson pour que la notice décrive certains accessoires ne l’... -
Page 40: Nettoyage Et Entretien
Nettoyage et entretien ’ Filtres métalliques à graisse EMARQUE CONCERNANT L ENTRETIEN DE ’ APPAREIL Les filtres métalliques à graisse retiennent les particules grasses en suspension dans les Vous pouvez vous procurer des produits buées de cuisson. appropriés pour nettoyer et entretenir l’appareil par le biais de la hotline ou de la Les nattes filtrantes sont en métal boutique en ligne (voir la page de couverture). -
Page 41: Dépose Et Incorporation Des Filtres À Graisse
Dépose et incorporation des filtres à graisse Avant de déposer et incorporer les filtres à Lorsque la hotte fonctionne en mode graisse, veuillez impérativement respecter les Recyclage d’air, les filtres au charbon actif lient consignes et avertissements figurant au les substances odoriférantes. chapitre «... -
Page 42: Remplacement Des Ampoules
Remplacement des ampoules Changement des ampoules Avant de remplacer les ampoules, veuillez incandescentes impérativement respecter les consignes et avertissements figurant au chapitre 1. Décrantez le cache-lampe. « Consignes de sécurité » ! La description du changement de lampe vaut pour plusieurs versions d’appareils. REMARQUE : Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint. -
Page 43: Consignes De Montage
Consignes de montage Jonction des conduits Avant de remplacer les ampoules, veuillez impérativement respecter les consignes et Les conduits d’évacuation ne doivent pas avertissements figurant au chapitre faire moins de 150 mm de diamètre. « Consignes de sécurité » ! Conduits de section ronde : Mode Évacuation d’air Nous recommandons un diamètre intérieur... -
Page 44: Branchement Électrique
Consignes de montage Si un raccordement fixe s’impose RANCHEMENT ÉLECTRIQUE Il faut prévoir un dispositif de coupure du Avant d’effectuer le branchement côté de l’installation électrique. Valent comme électrique, veuillez impérativement respecter dispositif de coupure les interrupteurs les consignes et avertissements figurant au présentant une ouverture de plus de 3 mm chapitre «... -
Page 45: Montage
Montage Cette hotte d'aspiration a été prévue pour le Montage du châssis-support supérieur montage contre le plafond de la cuisine ou un 1. Avant le montage, définissez la hauteur plafond suspendu de manière robuste. totale du châssis-support et marquez l'emplacement des trous. Le châssis- Vérifiez, pendant le montage, s’il faut monter support est régable en hauteur par crans le cas échéant des accessoires en option. -
Page 46: Fixation
Montage Montage du châssis-support inférieur Montage de la hotte d'aspiration 1. Accrochez la hotte d'aspiration par le bas Fixez les parties supérieure et inférieure du dans le châssis support. châssis-support à la hauteur totale fixée. Veillez à ne pas coincer le cordon Utilisez 10 vis (choix des trous préférentiels : d'alimentation secteur ! voir la figure). -
Page 47: Montage Des Capots De Cheminée
Montage Montage des capots de cheminée 4. Poussez le capot supérieur vers le haut puis fixez-le à l'aide de 2 vis. RISQUE DE BLESSURES Les côtés intérieurs des capots de cheminée peuvent présenter des arêtes vives. Nous recommandons de porter des gants protecteurs au montage. - Page 48 Inhoudsopgave Algemene Informatie ..................Milieubescherming ............................Voor het eerste gebruik ........................... Veiligheidsvoorschriften ..................Gebruik volgens de voorschriften ......................Technische veiligheid ............................Speciale opmerkingen over gaskooktoestellen ................Juist gebruik ................................Juiste montage ..............................Gebruikswijze ....................... Gebruik met afvoerlucht ..........................Gebruik met circulatielucht ........................... Bediening .......................
-
Page 49: Algemene Informatie
Algemene Informatie OOR HET EERSTE GEBRUIK ILIEUBESCHERMING OPMERKING: Deze gebruiksaanwijzing geldt Recycling van de transportverpakking voor verschillende uitvoeringen van het appa- Uw nieuwe apparaat is op weg naar u raat. Het is mogelijk dat er kenmerken worden beschermd door de verpakking. De gebruikte beschreven die niet van toepassing zijn op uw materialen zijn onschadelijk voor het milieu en apparaat. -
Page 50: Veiligheidsvoorschriften
Veiligheidsvoorschriften Gebruik volgens de voorschriften Door ondeskundige montage, onderhoud of reparatie kunnen er aanzienlijke gevaren Deze afzuigkap voldoet aan de ontstaan voor de gebruiker, waarvoor de voorgeschreven veiligheidsbepalingen. fabrikant niet aansprakelijk is. Onjuist gebruik kan persoonlijk letsel of schade veroorzaken. Veranderingen aan de elektrische of de mechanische constructie zijn gevaarlijk en De afzuigkap is uitsluitend bedoeld voor... -
Page 51: Speciale Opmerkingen Over Gaskooktoestellen
Veiligheidsvoorschriften Speciale opmerkingen over Het apparaat kan zonder gevaar worden gaskooktoestellen gebruikt wanneer de onderdruk in de opstellingsruimte van de stookplaats niet hoger Bij montage boven gaskooktoestellen is dan 4 Pa (0,04 mbar). moeten de geldende wettelijke nationale Dit kan worden bereikt wanneer de voor de voorschriften (in Duitsland bijv. -
Page 52: Juist Gebruik
Veiligheidsvoorschriften Juist gebruik Juiste montage Reinig de afzuigkap zorgvuldig voordat u Controleer aan de hand van de handleiding deze voor het eerst gebruikt. van het kooktoestel of er een afzuigkap boven mag worden gebruikt. Voor elke reiniging en onderhoud moet de afzuigkap stroomloos worden gemaakt door Voor zover de fabrikant van het kooktoestel de stekker uit het stopcontact te trekken of de... -
Page 53: Gebruikswijze
Gebruikswijze De afzuigkap kan worden gebruikt met afvoerlucht en met circulatielucht. Afmetingen afvoerlucht Gebruik met afvoerlucht De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd. Afmetingen circulatielucht Gebruik met circulatielucht De aangezogen lucht wordt door de vetfilters en een actieve-koolfilter gereinigd en weer teruggeleid naar de keuken. -
Page 54: Bediening
Bediening N.B.: Wij raden u aan de ventilator in te De beschrijving van de bediening geldt schakelen zodra u begint met koken en hem voor verschillende uitvoeringen van het pas enkele minuten na het koken weer uit te apparaat. Het is mogelijk dat er kenmerken schakelen. -
Page 55: Reiniging En Onderhoud
Reiniging en onderhoud Metalen vetfilter NDERHOUD VAN HET APPARAAT De aangebrachte metalen vetfilters nemen Geschikte reinigings- en onderhouds- de vette bestanddelen van de keukendamp op. middelen voor uw apparaat zijn verkrijgbaar via de Hotline of de Online-shop (zie de De filtermatten bestaan uit onbrandbaar omslag). -
Page 56: Demontage En Montage Van De Vetfilters
Demontage en montage van de vetfilters Lees beslist de aanwijzingen en Actieve-koolfilters binden de reukstoffen bij waarschuwingen in het hoofdstuk gebruik met circulatielucht. "Veiligheidsvoorschriften" voordat u de vetfilters demonteert of monteert. Actieve-koolfilters monteren en Metalen vetfilters demonteren en demonteren monteren 1. -
Page 57: Lampen Vervangen
Lampen vervangen Gloeilampen vervangen Lees beslist de aanwijzingen en waarschuwingen in het hoofdstuk 1. Maak de lampafscherming los. "Veiligheidsvoorschriften" voordat u de lampen vervangt. De beschrijving van de lampvervanging geldt voor verschillende uitvoeringen van het apparaat. OPMERKING: Lees de garantievoorwaarden in het bijgevoegde serviceboekje. -
Page 58: Montageaanwijzingen
Montageaanwijzingen Buisverbinding Lees voor de montage beslist de aanwijzingen en waarschuwingen in het De diameter van de luchtafvoerbuizen mag hoofdstuk "Veiligheidsvoorschriften"! niet kleiner zijn dan 150 mm. Gebruik met afvoerlucht Ronde buizen: Wij adviseren een inwendige diameter van De afvoerlucht wordt via een luchtkoker 150 mm;... -
Page 59: Elektrische Aansluiting
Montageaanwijzingen Indien een vaste aansluiting LEKTRISCHE AANSLUITING noodzakelijk is Lees voor de elektrische aansluiting beslist De installatie moet zijn voorzien van een de aanwijzingen en waarschuwingen in het stroomonderbreker. Als stroomonderbrekers hoofdstuk "Veiligheidsvoorschriften"! gelden schakelaars met een contactopening De afzuigkap mag alleen worden van tenminste 3 mm en uitschakeling van alle aangesloten door een gekwalificeerde polen. -
Page 60: Montage
Montage De afzuigkap is bedoeld voor montage op Montage van het bovenste draagstel het keukenplafond of op een stevig verlaagd 1. Voor de montage de totale hoogte van het plafond. draagstel bepalen en de schroefgaten aftekenen. De hoogte van het draagstel is Houd bij de montage rekening met instelbaar in stappen van 20 mm. -
Page 61: Bevestiging
Montage Montage van het onderste draagstel Montage van de afzuigkap 1. De afzuigkap vanaf de onderzijde in het Het bovenste en onderste deel van het draagframe schuiven. draagstel op de vastgestelde totale hoogte bevestigen met 10 schroeven (de afbeelding Zorg ervoor dat het aansluitsnoer niet klem toont de gaten die u hiervoor het best kunt komt te zitten! gebruiken). -
Page 62: Mmontage Van De Schoorsteenafschermstukken
Montage Montage van de 4. Bovenste schoorsteenafschermstuk schoorsteenafschermstukken omhoog schuiven en bevestigen met 2 schroeven. VERWONDINGSGEVAAR De binnenzijden van de schoorsteenafschermstukken kunnen scherpe randen hebben. Wij raden u aan bij de montage werkhandschoenen te dragen. 1. De schoorsteenafschermstukken losmaken. Daartoe het plakband verwijderen. 2. - Page 63 Indice Informazioni generali ..................Avvertenze sulla tutela dell’ambiente ....................Al primo uso ................................Avvertenze di sicurezza ..................Uso regolare ................................Sicurezza tecnica ..............................Avvertenze speciali per fornelli a gas ...................... Uso appropriato ..............................Montaggio appropriato ..........................Modi di funzionamento ..................Funzionamento ad espulsione d'aria ......................
-
Page 64: Informazioni Generali
Informazioni generali VVERTENZE SULLA TUTELA L PRIMO USO DELL AMBIENTE NOTA: questo libretto d'istruzioni è valido per diversi modelli. È possibile che siano descritti Smaltimento dell'imballaggio di alcuni particolari di dotazione, che non trasporto riguardano questo apparecchio. L'imballaggio ha protetto il vostro nuovo Prima di mettere in funzione l'apparecchio apparecchio nel trasporto fino a voi. -
Page 65: Avvertenze Di Sicurezza
Avvertenze di sicurezza Il montaggio, la manutenzione o Uso regolare riparazione incompetenti possono causare Questa cappa aspirante è conforme alle considerevoli pericoli per l'utente, dei quali il prescritte norme di sicurezza. Un uso costruttore non risponde. incompetente può causare danni a persone o Le modifiche apportate alla struttura beni materiali. -
Page 66: Avvertenze Speciali Per Fornelli A Gas
Avvertenze di sicurezza Avvertenze speciali per fornelli a gas Un uso privo di pericolo è possibile se la depressione nell'ambiente d'installazione del In caso di montaggio sopra fornelli a gas, focolare non supera 4 Pa (0,04 mbar). osservare le pertinenti disposizioni di legge Questo si può... -
Page 67: Uso Appropriato
Avvertenze di sicurezza Uso appropriato Montaggio appropriato Alla prima messa in funzione pulire con Osservare le istruzioni del costruttore cura la cappa aspirante. dell'apparecchio di cottura, con riferimento alla possibilità di usare una cappa aspirante Prima di ogni pulizia e manutenzione sovrapposta. -
Page 68: Modi Di Funzionamento
Modi di funzionamento La cappa aspirante può essere usata in funzionamento ad espulsione d'aria ed a ricircolo d'aria. Funzionamento ad espulsione d'aria Dimensioni dell'apparecchio ad espulsione d'aria L'aria aspirata viene depurata dai filtri per grassi e scaricata all'aperto tramite un sistema di tubi. Funzionamento a ricircolo d'aria Dimensioni dell'apparecchio a ricircolo d'aria... -
Page 69: Uso
AVVERTENZA: è consigliabile accendere il La descrizione dell'uso è valida per diverse ventilatore all'inizio della cottura e spegnerlo versioni dell'apparecchio. È possibile che siano solo alcuni minuti dopo la fine della cottura. Si descritte singole caratteristiche di dotazione, eliminano così nel modo più efficace i vapori di che non riguardano questo apparecchio. -
Page 70: Pulizia E Cura
Pulizia e cura Filtri per grassi metallici VVERTENZA SULLA CURA DELL APPARECCHIO I filtri per grassi metallici trattengono i grassi Idonei prodotti per la pulizia e la cura dei vapori di cucina. dell'apparecchio possono essere acquistati tramite la linea verde oppure l'Online-Shop I filtri piani sono costituiti da metallo (vedi copertina). -
Page 71: Smontaggio E Montaggio Dei Filtri Per Grassi
Smontaggio e montaggio dei filtri per grassi Prima di smontare e montare i filtri per I filtri a carbone attivo fissano gli odori nel grassi osservare assolutamente le istruzioni ed funzionamento a ricircolo d'aria. avvertenze nel capitolo "Avvertenze di sicurezza"! Montaggio e smontaggio dei filtri a Smontaggio e montaggio dei filtri per carbone attivo... -
Page 72: Sostituzione Delle Lampade
Sostituzione delle lampade Sostituzione delle lampade ad Prima di sostituire le lampade osservare incandescenza assolutamente le istruzioni ed avvertenze nel capitolo "Avvertenze di sicurezza"! 1. Disinserire la copertura delle lampadine. La descrizione della sostituzione lampade è valida per molti modelli dell'apparecchio. NOTA: osservare le norme di garanzia nell'accluso opuscolo del servizio assistenza. -
Page 73: Istruzioni Per Il Montaggio
Istruzioni per il montaggio Collegamento dei tubi Prima del montaggio, osservare assolutamente le istruzioni ed avvertenze nel Il diametro dei tubi di scarico non dovrebbe capitolo "Avvertenze di sicurezza"! essere inferiore a 150 mm. Funzionamento ad espulsione d'aria Tubi tondi: Consigliamo un diametro interno di 150 mm, L'aria di espulsione viene inviata verso l'alto e comunque almeno di 120 mm. -
Page 74: Allacciamento Elettrico
Istruzioni per il montaggio In caso di necessità del collegamento LLACCIAMENTO ELETTRICO fisso Prima dell'allacciamento elettrico, osservare Sul lato impianto deve essere previsto un assolutamente le istruzioni ed avvertenze nel dispositivo di separazione. Come dispositivo di capitolo "Avvertenze di sicurezza"! separazione sono validi interruttori con La cappa aspirante deve essere allacciata un'apertura fra i contatti superiore a 3 mm e... -
Page 75: Montaggio
Montaggio La cappa aspirante è prevista per il fissaggio Montaggio del telaio portante superiore al soffitto della cucina oppure ad un soffitto 1. Prima del montaggio stabilire l'altezza sospeso resistente. totale del telaio portante e tracciare i fori per le viti. Il telaio portante è regolabile in Nel montaggio prestare anche attenzione altezza a distanze di 20 mm. - Page 76 Montaggio Montaggio del telaio portante inferiore Montaggio della cappa aspirante 1. Agganciare la cappa aspirante da sotto nel Fissare con 10 viti all'altezza totale stabilita telaio portante. la parte superiore ed inferiore del telaio Ciò facendo attenzione a non schiacciare il portante (scelta dei fori preferibile, cfr.
-
Page 77: Montaggio Dei Rivestimenti Del Camino
Montaggio Montaggio dei rivestimenti del camino 4. Sollevare la parte superiore del camino e fissarla con 2 viti. PERICOLO DI LESIONI Il lato interno dei rivestimenti del camino possono presentare spigoli vivi. Per il montaggio consigliamo di indossare guanti protettivi. 1. - Page 78 Contenido Observaciones de carácter general ..............Advertencias relativas a la protección del medio ambiente ............ Antes de la puesta en marcha inicial del aparato ................Advertencias de seguridad ................Uso correcto del aparato ..........................Seguridad técnica ............................... Advertencias adicionales relativas a las cocinas o placas de cocción de gas ....Uso correcto del aparato ..........................
-
Page 79: Observaciones De Carácter General
Observaciones de carácter general DVERTENCIAS RELATIVAS A LA NTES DE LA PUESTA EN MARCHA INICIAL PROTECCIÓN DEL MEDIO AMBIENTE EL APARATO ADVERTENCIA. Las presentes instrucciones Eliminación de embalajes de servicio son válidas para diferentes modelos Su nuevo aparato está protegido durante el de aparato;... -
Page 80: Advertencias De Seguridad
Advertencias de seguridad Uso correcto del aparato El montaje del aparato (incluyendo la conexión a la red eléctrica), así como los Esta campana extractora cumple las normas trabajos de mantenimiento o reparación, sólo y disposiciones específicas en materia de podrán ser ejecutados por personal técnico seguridad. -
Page 81: Advertencias Adicionales Relativas A Las Cocinas O Placas De Cocción De Gas
Advertencias de seguridad Advertencias adicionales relativas a las Un funcionamiento sin peligro es posible si cocinas o placas de cocción de gas en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 Al proceder al montaje de los quemadores mbares). -
Page 82: Uso Correcto Del Aparato
Advertencias de seguridad Uso correcto del aparato La limpieza regular de los filtros metálicos, eliminando las partículas de grasa adheridas Limpie el aparato a fondo antes de su en los mismos, así como la sustitución a puesta en marcha inicial. tiempo del filtro de carbón activo, puede prevenir el peligro de incendio a causa de una Antes de iniciar los trabajos de limpieza o... -
Page 83: Modalidades De Funcionamiento
Modalidades de funcionamiento La campana puede funcionar con evacuación del aire al exterior o al interior (recirculación del aire) Evacuación del aire al exterior Cotas del aparato Evacuación del aire al exterior El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa y los tubos de conducción. -
Page 84: Manejo
Manejo ADVERTENCIA: La manera más eficaz de Las presentes instrucciones de uso son absorber los vahos producidos en la cocina válidas para diferentes modelos de aparato; durante la preparación de los alimentos es por ello puede ser posible que se describan conectando la campana extractora al comenzar detalles y características de equipamiento que a trabajar y desconectándola al cabo de unos... -
Page 85: Limpieza Y Cuidados
Limpieza y cuidados Filtros antigrasa metálicos DVERTENCIAS RELATIVAS AL CUIDADO DEL APARATO Los filtros antigrasa metálicos absorben las partículas sólidas contenidas en los vahos de la Los productos y agentes adecuados para la cocina. limpieza y el cuidado de su aparato los puede adquirir a través de la Línea telefónica de Las esterillas de filtro están fabricadas en atención al cliente del fabricante o la tienda... -
Page 86: Desmontar Y Montar Los Filtros Antigrasa Metálicos
Desmontar y montar los filtros antigrasa metálicos Prestar atención a las advertencias e El filtro de carbón activo retiene los olores instrucciones que se facilitan en el capitulo durante el funcionamiento de la campana «Advertencias de seguridad» antes de extractora con evacuación del aire al interior proceder al desmontaje y montaje de los filtros (recirculación del aire). -
Page 87: Sustituir Las Lámparas
Sustituir las lámparas Sustituir las bombillas Ténganse en cuenta las advertencias e instrucciones que se facilitan en el capítulo 1. Desenclavar el recubrimiento protector de la «Consejos y advertencias de seguridad» antes lámpara. de proceder a la sustitución de las lámparas. La descripción de las operaciones de sustitución de las lámparas son válidas para diferentes modelos de aparato. -
Page 88: Advertencias Relativas Al Montaje
Advertencias relativas al montaje Conexión de los tubos de evacuación ¡Ténganse en cuenta estrictamente las advertencias y consejos que se facilitan en el El diámetro de evacuación o deberá inferior capítulo «Consejos y advertencias de a los 150 mm. seguridad» antes de proceder al montaje del aparato! Tubos redondos: Se aconseja emplear tubos con un diámetro... -
Page 89: Conexión Eléctrica
Montaje En caso de necesitar una conexión fija a ONEXIÓN ELÉCTRICA la red eléctrica ¡Ténganse en cuenta estrictamente las Hay que prever un dispositivo de advertencias y consejos que se facilitan en el separación en la instalación. Como dispositivo capítulo «Consejos y advertencias de de separación se admiten interruptores con seguridad»... -
Page 90: Montaje
Montaje La presente campana extractora ha sido Montaje del bastidor de soporte superior diseñada para el montaje en el techo normal de la cocina o en techos suspendidos de gran 1. Determinar la altura total del bastidor de rubustez y estabilidad. soporte antes de proceder al montaje. -
Page 91: Fijación
Montaje Montaje del bastidor de soporte inferior Montaje de la campana extractora 1. Enganchar la campana extractora por abajo Fije los elementos superior e inferior del en el bastidor de soporte. bastidor de soporte en la altura total ¡Prestar atención a no aprisionar el cable de preestablecida con 10 tornillos (en la conexión! ilustración se muestran los taladros a usar... -
Page 92: Montaje Del Revestimiento Decorativo
Montaje Montaje del revestimiento decorativo 4. Deslizar el módulo superior hacia arriba y fijarlo con dos tornillos. PELIGRO DE LESIONES La cara interior de los elementos de revestimiento pueden bordes con rebabas (cortantes), resultantes del proceso de fabricación. Por ello se deberá efectuar el montaje utilizando guantes protectores. - Page 93 Ĺndice Informações gerais ....................Indicações sobre protecção do meio ambiente ................Antes da primeira utilização ......................... Instruções sobre segurança ................Utilização de acordo com as normas ...................... Segurança técnica .............................. Indicações especiais para aparelhos de cozinhar a gás .............. Utilização correcta .............................. Montagem correcta ............................
-
Page 94: Informações Gerais
Informações gerais NDICAÇÕES SOBRE PROTECÇÃO DO MEIO NTES DA PRIMEIRA UTILIZAÇÃO AMBIENTE INDICAÇÃO: Estas instruções de serviço apli- cam-se a vários modelos de aparelhos. È possí- Reciclagem da embalagem de transporte vel que sejam descritos vários pormenores de Até chegar a sua casa, o seu novo aparelho equipamento que não correspondam ao seu esteve protegido pela embalagem. -
Page 95: Instruções Sobre Segurança
Instruções sobre segurança Utilização de acordo com as normas Devido a uma montagem, manutenção ou reparação deficiente, podem resultar perigos Este exaustor corresponde às graves para o utilizador, pelos quais o determinações sobre segurança prescritas. fabricante não pode ser responsabilizado. Uma utilização inadequada pode provocar danos a pessoas ou em objectos. -
Page 96: Indicações Especiais Para Aparelhos De Cozinhar A Gás
Instruções sobre segurança Indicações especiais para aparelhos de É possível o funcionamento sem perigo, se cozinhar a gás a depressão no local da instalação do aparelho de aquecimento não exceder 4 Pa (0,04 mbar). Na montagem do exaustor sobre aparelhos Isto pode ser conseguido se o ar necessário de cozinhar a gás têm que ser respeitadas as para a combustão puder ser reposto através de... -
Page 97: Utilização Correcta
Instruções sobre segurança Utilização correcta Montagem correcta Limpar cuidadosamente o exaustor, antes Respeitar as instruções do fabricante do da primeira colocação em funcionamento. aparelho de cozinhar e verificar, se é ou não possível o funcionamento do exaustor sobre o Antes de qualquer limpeza ou manutenção, mesmo. -
Page 98: Tipos De Funcionamento
Tipos de funcionamento O exaustor pode funcionar com exaustão e com circulação de ar. Funcionamento com exaustão de ar Medidas do aparelho na função de exaustão de ar O ar aspirado é limpo na sua passagem pelo filtro de gordura e encaminhado para o exterior através dum sistema de tubagem. -
Page 99: Utilização
Utilização INDICAÇÃO: Recomenda-se que o ventilador A descrição sobre utilização aplica-se a seja ligado logo no início da cozedura e vários modelos de aparelhos. É, pois, possível desligado só passados alguns minutos, depois que sejam descritas várias particularidades do da cozedura terminada. O vapor é, desta forma, equipamento que não se refiram ao seu eliminado com eficiência. -
Page 100: Limpeza E Manutenção
Limpeza e manutenção Filtros metálicos de gordura NDICAÇÃO SOBRE MANUTENÇÃO DO APARELHO Os filtros metálicos de gordura aplicados Através da Hotline ou da loja Online podem absorvem as partículas de gordura existentes ser adquiridos os produtos de limpeza e nos vapores da cozinha. manutenção próprios para o seu aparelho. -
Page 101: Desmontagem E Montagem Dos Filtros De Gordura
Desmontagem e montagem dos filtros de gordura É indispensável seguir as informações e Os filtros de carvão activo agarram as avisos no capítulo «Instruções sobre substâncias de odores na função de circulação segurança», antes da desmontagem e de ar. montagem dos filtros de gordura. Desmontagem e montagem dos filtros Montar e desmontar os filtros de carvão metálicos de gordura... -
Page 102: Substituição Das Lâmpadas
Substituição das lâmpadas Substituição de lâmpadas É importante dar atenção às informações e incandescentes avisos no capítulo «Instruções sobre segurança», antes da substituição das 1. Desencaixar a cobertura das lâmpadas. lâmpadas. A descrição sobre a substituição das lâmpadas aplica-se a vários modelos de aparelhos. -
Page 103: Instruções De Montagem
Instruções de montagem Ligação dos tubos Antes da montagem, deverá observar as instruções e os avisos no capítulo «Instruções O diâmetro dos tubos de exaustão não sobre segurança»! deve ser inferior a 150 mm. Funcionamento por exaustão de ar Tubos circulares: Recomendamos um diâmetro interior de O ar da exaustão é... -
Page 104: Ligação Eléctrica
Instruções de montagem Se for necessária uma ligação fixa IGAÇÃO ELÉCTRICA Deve ser previsto na instalação um Antes da instalação eléctrica, devem ser dispositivo de corte. Como dispositivo de corte sempre observadas as instruções e os avisos são válidos interruptores com uma abertura de no capítulo «Instruções sobre segurança»! contactos superior a 3 mm e corte de ligação O exaustor só... -
Page 105: Montagem
Montagem O exaustor está previsto para montagem no Montagem da armação de suporte superior tecto da cozinha ou num tecto separado mas resistente. 1. Determinar a altura global da armação de suporte antes da montagem e marcar os Na montagem, dar também atenção à furos para os parafusos. -
Page 106: Fixação
Montagem Montagem da armação de suporte Montagem do exaustor inferior 1. Pendurar o exaustor, de baixo para cima, na armação de suporte. Fixar a parte superior e inferior da armação Ter em atenção que o cabo eléctrico não de suporte na altura global, antes pode ficar entalado. -
Page 107: Montagem Dos Tubos Decorativos Da Chaminé
Montagem Montagem dos tubos decorativos da 4. Levantar o tubo decorativo superior e chaminé fixá-lo com 2 parafusos. PERIGO DE FERIMENTOS As partes interiores dos tubos decorativos da chaminé podem ter arestas aguçadas. Recomendamos o uso de luvas durante a montagem. - Page 108 Sonderzubehör LZ52650 LZ52850 Siemens-Info Line (Mo.-Fr.: 8.00-18.00 Uhr erreichbar) Für Produktinformationen sowie Anwendungs- und Bedienungsfragen: 01805 213413 siemens-infoline@bshg.com Tel.: oder unter 0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend. Nur für Deutschland gültig! www.siemens-eshop.com Online-Shop: 9000 363548 Printed in Germany 1208 Es...
