The Hampton Bay Motion Sensing Diecast Lantern HB-4190 Series Owner's Manual

Heath zenith motion sensing diecast lantern owner's manual.
Hide thumbs

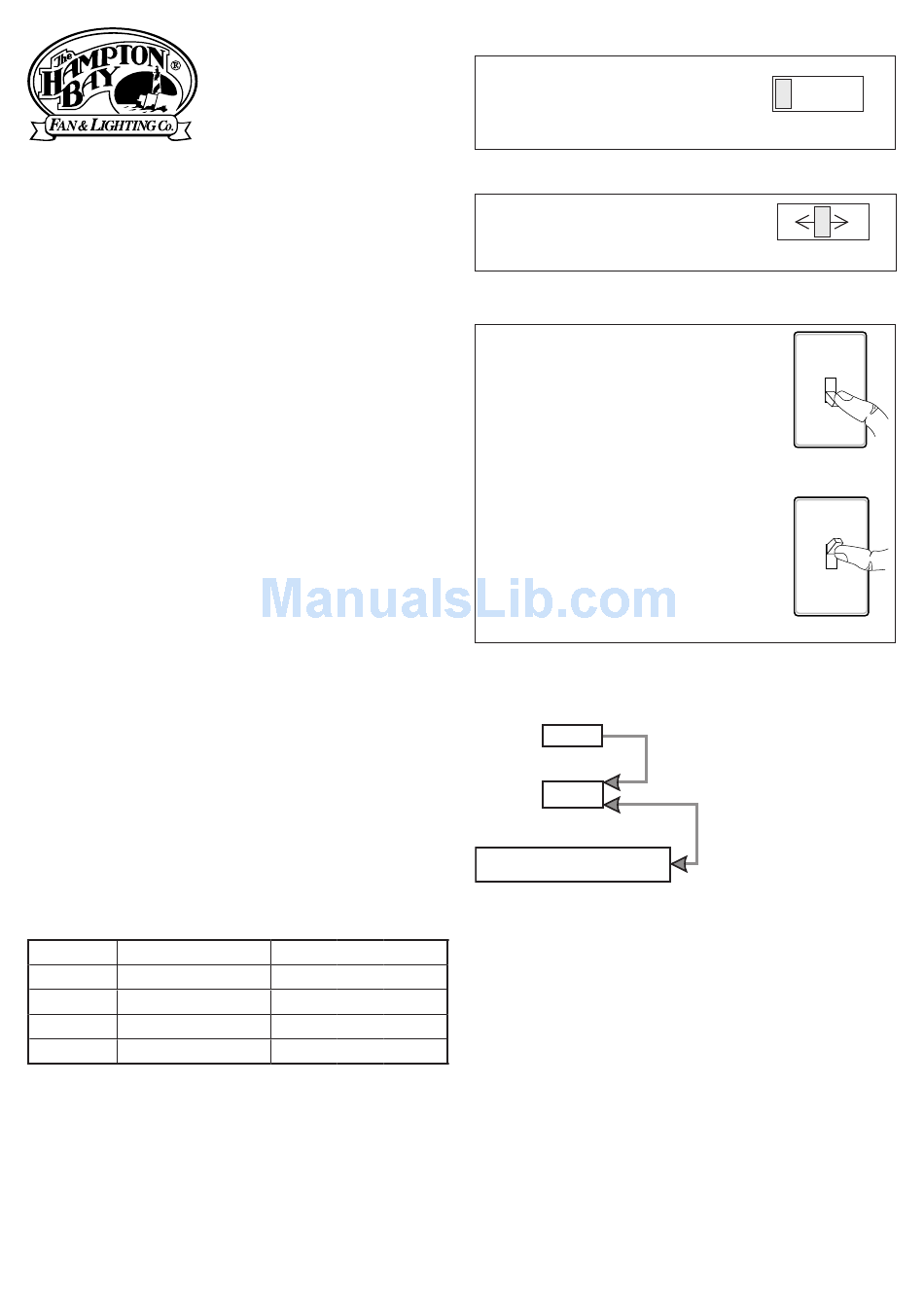

TEST
Set the ON-TIME switch
on the bottom of the cover
plate to TEST.
TEST 1 5 10 MIN
Motion Sensing
AUTO
Diecast Lantern
Set ON-TIME switch to 1,
5 or 10 minutes.
TEST 1 5 10 MIN
HB-4190 Series
MANUAL MODE
Features
Manual mode only works at
• Light comes on when motion is detected.
night because daylight re-
• Automatically turns light off.
turns the sensor to AUTO.
• Dusk Accent lighting.
• Photocell keeps the light off during daylight
Flip the light switch off for
hours.
1 Second
one second then back on to
OFF then...
toggle between AUTO and
This package includes:
MANUAL MODE.
• Lantern
Manual mode works only with
• Easy to use universal mounting bracket
the ON-TIME switch in the 1,
(X-Bar)
5, or 10 position.
• Mounting hardware
... back on.
• Wire nuts
• Light Bulb(s)
Mode Switching Summary
Requirements
TEST
• The light control requires 120 volts AC.
ON-TIME Switch at 1,
• If you want to use Manual Mode, the control
5, or 10 minutes
must be wired through a switch.
AUTO
• Some codes require installation by a
Flip light switch
qualified electrician.
off for one second
MANUAL MODE
then back on*
OPERATION
* If you get confused while switching modes,
turn the power off for one minute, then back
Mode:
On-Time
Works: Day Night
on. After the calibration time the control will
Test
5 Seconds
x
x
be in the AUTO mode.
Auto
1, 5, or 10 Min
x
Manual
To Dawn*
x
D
B
Dimmer Control
®
Accent
3,6 Hr. to Dawn
x
ual
rite
Light comes on half bright for selected time
* resets to Auto Mode at dawn.
after dusk (3 hr., 6 hr., until dawn). If motion
Note: When first turned on wait about 1
/
1
is sensed, the light turns on full bright for the
2
minutes for the circuitry to calibrate.
ON-TIME (1, 5, or 10 minutes) then returns
to dim mode.
© 2008
595-5770-05

   Related Manuals for The Hampton Bay Motion Sensing Diecast Lantern HB-4190 Series

No related manuals

   Summary of Contents for The Hampton Bay Motion Sensing Diecast Lantern HB-4190 Series

  • Page 1

    Motion Sensing Diecast Lantern HB-4190 Series Features • Light comes on when motion is detected. • Automatically turns light off. • Dusk Accent lighting. • Photocell keeps the light off during daylight hours. This package includes: • Lantern • Easy to use universal mounting bracket (X-Bar) •...

  • Page 2

    INSTALLATION For best performance, mount the fixture about 1.8 meters above the ground. WARNING: Turn power off at circuit breaker. 1. Remove two nuts. 3. Tighten screws finger tight. 4. Set sensitivity on fixture back to the mid-position. 5. Attach X-Bar to junction box Due to the size and weight of the fixture, you may find it helpful to have an assistant hold the...

  • Page 3

    ❒ When wiring to additional standard fixture only: Strip the motion sensor's red wire and connect to the standard light's black wire. Connect all white wires together. Total fixture ratings must not exceed 360 Watts (3.0 A.). NOTE: All wiring between fixtures should be run in accordance with the National Electrical Code (Canadian Electrical Code in Canada) through conduit or another...

  • Page 4

    COMPLETE THE INSTALLATION COMPLETE THE INSTALLATION ❒ Stuff the wires into the junction box. Make sure none of the wires get pinched. ❒ Install one 100 Watt max. light bulb, or three 60 Watt bulbs in candelabra style (60 Watt bulb(s) included). ❒ Install the fixture top.

  • Page 5: Specifications

    TESTING ❒ Turn on the circuit breaker and light switch. NOTE: Sensor has a 1 period before it will detect motion. When first turned on or when switch- ing modes wait 1 ❒ Switch the on-time to TEST position and switch to the OFF position.

  • Page 6: Troubleshooting Guide

    TROUBLESHOOTING GUIDE If you experience a problem, follow this guide. SYMPTOM POSSIBLE CAUSE Light will not 1. Light switch is turned off. come on. 2. Bulb is loose or burned out. 3. Fuse is blown or circuit breaker is turned off. 4.

  • Page 7

    Farol de fundición con detector de movimiento Serie HB-4190 Características • La luz se prende cuando se detecta movi- miento. • Apaga la luz automáticamente. • Iluminación ornamental de baja intensidad. • La fotocélula mantiene la luz apagada durante las horas del día. Este paquete contiene: •...

  • Page 8

    Resumen de las modalidades del interruptor PRUEBA Mueva el interruptor de tiempo (ON-TIME) a 1, 5 ó AUTOM. Apague el interruptor por un segundo y MODO préndalo de nuevo* MANUAL * Si se confunde mientras cambia de fases, apague la electricidad por un minuto y préndala de nuevo.

  • Page 9

    CABLEADO NEGRO BLANCO Luz de un movimiento NEGRO NEGRO BLANCO Luz de dos movimientos 595-5770-05 ❒ Tuerza los cables de la caja de empalme con los cables del aparato, como se mues- tra abajo. Asegúrelos con conectores de cables. Si tiene una caja de empalme de metal, no necesita el “cable flexible”.

  • Page 10

    ❒ Cuando conexión al aparato estándar solamente: Pele el alambre rojo del detec- tor de movimiento y conéctelo al alambre negro de la luz estándar. Conecte todos los alambres blancos. La capacidad total no debe exceder los 360 Vatios (3.0 A.). NOTA: Todo el cableado entre los aparatos debe estar hecho de acuerdo al Código Eléctrico Nacional (Código Eléctrico Ca-...

  • Page 11

    COMPLETE LA INSTALACION COMPLETE LA INSTALACION ❒ Meta los cables en la caja de empalme. Asegúrese que los cables que no estén pinchados. ❒ Instale una bombilla de 100 Vatios Máx., ó 3 de 60 Vatios en estilo candelabro (Se incluyen bombilla(s) de 60 vatios).

  • Page 12

    PRUEBA ❒ Prenda el cortacircuitos y el interrup- tor de luz. NOTA: El detector tiene un período de cerca de 1 minutos de calentamiento antes de detectar movimiento. Cuando lo prenda por primera vez, espere 1 ❒ Fije el de adorno (D (OFF) y el control de ON-TIME a la posición de prueba (TEST).

  • Page 13

    GUIA DE INVESTIGACION DE AVERIAS SINTOMA POSIBLE CAUSA La luz no se 1. El interruptor de luz está enciende. apagado. 2. El faro está flojo o fundido. 3. El fusible está quemado o el cortacircuitos está apagado. 4. La desconexión de luz del día está...

  • Page 14

    Lanterne moulée sous pression à détecteur de mouvement Série HB-4190 Caractéristique • Allume l’éclairage lorsqu’un mouvement est détecté. • Éteint automatiquement l’éclairage. • Éclairage d'accentuation de crépuscule. • Photocellule qui maintient l’éclairage éteint pendant la période de lumière du jour. Cet emballage comprend: •...

  • Page 15

    Résumé du mode de commutation Placer l’interrupteur ON- TEST TIME à 1, 5 ou 10 minutes AUTO Mettre l’interrupteur hors circuit pendant une seconde, puis le PRIORITÉ MANUELLE remettre en circuit * Si vous ne savez plus dans quel mode se trouve l’appareil, couper l’alimentation pen- dant une minute puis la rétablir.

  • Page 16

    CÂBLAGE NOIR BLANC Une lanterne à détecteur de mouvement NOIR NOIR BLANC Deux lanternes à détecteure de mouvement ❒ Torsadez ensemble les fils de la boîte de jonction et ceux du luminaire comme indiqué ci-dessous. Utilisez des serre-fils. Si la boîte de jonction est en métal, vous pourriez nécessiter une «queue de co- chon»...

  • Page 17

    ❒ Pour câblage à un luminaire standard seulement: dénudez le fil rouge du dé- tecteur de mouvement et raccordez-le au fil noir du luminaire standard. Raccordez tous les fils blancs ensemble. L'intensité maximale ne noit pas dépasser 360 W (3,0 A). NOTE: Le câblage entre les appareils d’éclairage doit être conforme aux exigences du Code national de l'électricité...

  • Page 18

    COMPLÉTEZ L'INSTALLATION COMPLÉTEZ L'INSTALLATION ❒ Insérez les fils dans la boîte de jonction. Assurez-vous qu'aucun fil n'est pincé. Installez une ampoule de 100 W maximum, ❒ ou trois ampoules de 60 W de type candé- labre (Ampoule(s) de 60 W fournie(s)). Installez le dessus du luminaire.

  • Page 19

    ESSAIS ❒ Mettre en circuit le disjoncteur et l’interrupteur d’éclairage. NOTE: Le capteur doit se réchauffer 1 minute avant de pouvoir détecter le mouvement. Lorsque l’appareil est mis en circuit ou changé de mode, attendre 1 minute. ❒ Mettez l’interrupteur de temps en circuit à...

  • Page 20

    Si vous éprouvez des difficultés, suivre ce guide. SYMPTÔME CAUSE POSSIBLE L’éclairage 1. L’interrupteur d’éclairage est s’allume en position hors circuit. pas. 2. L’ampoule est desserrée ou brûlée. 3. Le fusible a sauté ou le disjoncteur est en position hors circuit. 4.
