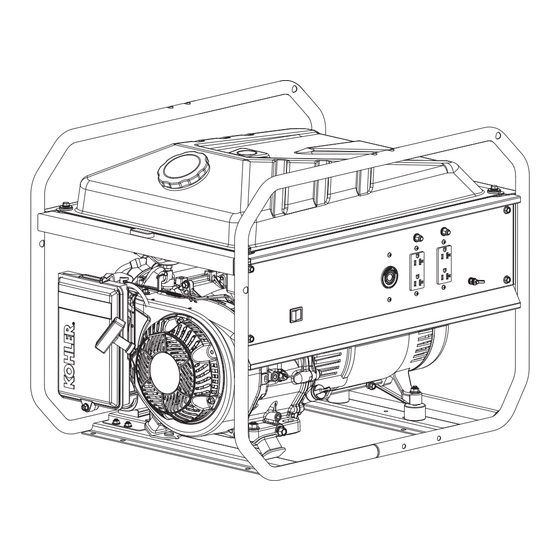

GEN 5.0
Generator Owner's Manual
IMPORTANT:
Record product information to reference when ordering parts or obtaining warranty coverage.
37 590 02 Rev. B
Read all safety precautions and instructions carefully before
operating equipment.
Ensure engine is stopped and level before performing any
maintenance or service.
Specifi cation
Serial Number
Purchase Date
KohlerPower.com
EN
ESS
Advertisement
Related Manuals for Kohler GEN 5.0
Summary of Contents for Kohler GEN 5.0
- Page 1 GEN 5.0 Generator Owner's Manual IMPORTANT: Read all safety precautions and instructions carefully before operating equipment. Ensure engine is stopped and level before performing any maintenance or service. Record product information to reference when ordering parts or obtaining warranty coverage.
- Page 2 Safety Precautions DANGER: A hazard that will result in death, serious injury, or substantial property damage. WARNING: A hazard that could result in death, serious injury, or substantial property damage. CAUTION: A hazard that could result in minor personal injury or property damage. NOTE: is used to notify people of important installation, operation, or maintenance information.
- Page 3 Important Labels on Generator DANGER Using a generator indoors CAN KILL YOU IN MINUTES. Generator exhaust contains carbon monoxide. This is a poison you cannot see or smell. NEVER use inside a home Only use OUTSIDE and far or garage, EVEN IF doors away from windows, door, and windows are open.
- Page 4 240/120V/20A 120V/20A On/Off Switch Circuit Protector Electrical Socket Receptacle Ground Fuel Level Fuel Tank Cap Oil Drain Plug Terminal Indicator Oil Fill Plug/ Carbon Choke Lever Spark Plug Dipstick Canister Air Cleaner Starter Handle Screw Foam Element Cover Air Cleaner Fuel Valve Fuel Filter Base...
-
Page 5: Operation
Pre-Start Checklist Cold Weather Starting 1. Ensure generator is at least 3.3 ft. (1 m) from 1. Use proper oil for temperature expected. building or other equipment and not covered 2. Disengage all possible external loads. with any material. 3. Use fresh winter grade fuel. Winter grade 2. - Page 6 Ignition circuit is switched on. Engine can be meters). To obtain high altitude kit information started. or to fi nd a Kohler portable dealer go to OFF Position: KohlerPower.com or call 1-800-544-2444. Ignition circuit is switched off. Engine will not This generator should be operated in its original run.
- Page 7 Oil Recommendations Oil Sentry (if equipped) ™ We recommend use of Kohler oils for best This switch is designed to prevent engine performance. Other high-quality detergent from starting in a low oil or no oil condition. Oil oils (including synthetic) of API (American...
- Page 8 Fuel Line 3. Torque spark plug (K) to 20 ft. lb. (27 N·m). Low permeation fuel line must be installed on carbureted Kohler Co. engines to maintain EPA Air Cleaner and CARB regulatory compliance. NOTE: Operating engine with loose or...
- Page 9 Air Cooling AC Rated Power AC rated power is maximum amount of power generator can support. WARNING AC Surge Power Hot Parts can cause severe burns. AC surge power is additional power generator momentarily produces to aid in starting of Do not touch generator while electrical devices requiring power above operating or just after stopping.
- Page 10 4. Store generator in a dry, well-ventilated dealer for all maintenance, service, and place, with cover placed over it. When replacement parts for engine. To fi nd a Kohler covering generator, be sure to do so only portable dealer visit KohlerPower.com or call after engine and muffl...
-
Page 11: Troubleshooting
Troubleshooting Do not attempt to service or replace major engine components, or any items that require special timing or adjustment procedures. This work should be performed by a Kohler portable dealer. Problem Engine Not Tripping of Starting/ Engine No Electric... - Page 12 Specifi cations Model GEN 5.0 26.4 in. (670 mm) Overall Dimensions (L x W x H) 21.5 in. (545 mm) 21.1 in. (535 mm) Dry Weight 168 lbs. (76 kg) (120 Volts x 35.8 Amps) AC Rated Power 4300 Watt (240 Volts x 18.8 Amps)
-
Page 13: Accessory System
Accessory kits available for models in table below which includes custom kits consisting of legs, handles, wheels, lifting kits — whatever you want, any way you want it. PRO 5.2 / PRO 7.5 / Accessory System 5.2 E 7.5 E GEN 5.0 WP 2.0 WP 3.0 TP 3.0 Wheel Kit ● ●... - Page 14 NOTE: A clamping device or an assistant to Install Wheelbarrow Handle Kit hold assembly while installing kit will make process easier. Wheelbarrow Handle Kit Lift kit includes lift bar and mounting hardware. 1. Align lift bar holes under holes of frame. 2.
- Page 15 GEN 5.0 Manual del Usuario del Generador IMPORTANTE: Lea atentamente todas las instrucciones y precauciones de seguridad antes de poner el equipo en funcionamiento. Asegúrese de que el motor está parado y nivelado antes de realizar tareas de mantenimiento o reparación.
- Page 16 Precauciones de seguridad PELIGRO: Un peligro que provoca la muerte, lesiones graves o daños materiales considerables. ADVERTENCIA: Un peligro que podría provocar la muerte, lesiones graves o daños materiales considerables. PRECAUCIÓN: Un peligro que podría provocar lesiones personales o daños materiales de poca gravedad.
- Page 17 Etiquetas importantes en el generador DANGER Using a generator indoors CAN KILL YOU IN MINUTES. Generator exhaust contains carbon monoxide. This is a poison you cannot see or smell. NEVER use inside a home Only use OUTSIDE and far or garage, EVEN IF doors away from windows, door, and windows are open.
- Page 18 Interruptor de Tomacorriente Protector de Receptáculo de encendido/ eléctrico de circuitos 120V/20A apagado 240/120V/20A Indicador Terminal de Tapón del tanque Tapón de drenaje del nivel de masa de combustible del aceite combustible Tapón de llenado Palanca del Cartucho de de aceite/varilla Bujía estrangulador carbón...
- Page 19 1. Gire el combustible a ON. Lista de control previa al arranque 2. Mueva la palanca del estrangulador a (J) 1. Asegúrese de que el generador esté al menos a 1 m (3,3 ft) del edifi cio o de cualquier otro equipo y no esté tapado con 3.
- Page 20 ● Verifi que el fi ltro de combustible (S) y límpielo y reemplácelo si es necesario. Estas operaciones de mantenimiento deberán ejecutarse con mayor frecuencia en ambientes muy polvorientos o sucios. Pida a un distribuidor móvil de Kohler que realice esta operación. KohlerPower.com 37 590 02 Rev. B...
- Page 21 Recomendaciones de lubricante Oil Sentry (si está incluido) ™ Recomendamos el uso de un aceite de Kohler Este interruptor está diseñado para evitar que para obtener un mejor rendimiento. También el motor arranque con poco aceite o ninguno. se puede utilizar otro aceite detergente de alta...
- Page 22 Debe instalar una tubería de combustible de baja permeabilidad de motores carburados de NOTA: El funcionamiento del motor con Kohler Co. para respetar las normas EPA y componentes del fi ltro de aire sueltos o CARB. dañados puede causar daños y desgaste prematuro.
- Page 23 Refrigeración por aire Potencia nominal de CA La potencia nominal de CA es la cantidad de potencia máxima que puede soportar el ADVERTENCIA generador. Las piezas calientes pueden Elevación de potencia de CA causar quemaduras graves. La elevación de potencia de CA es una poten- No toque el generador durante el cia adicional producida momentáneamente por funcionamiento o inmediatamente...
- Page 24 2 meses o más siga, el procedimiento conjunto del generador y reemplace siguiente. cualquier pieza defectuosa. 1. Añada el tratamiento de combustible Kohler PRO Series o equivalente al depósito de Transportación del generador combustible. Arranque el motor durante 2-3 minutos para que el combustible se Antes de transportar el generador, verifi...
- Page 25 Localización de averías No intente reparar o cambiar componentes principales del motor o cualquier elemento que requiera unos procedimientos de ajuste o sincronización especiales. Este trabajo debe ser realizado por un distribuidor móvil de Kohler. Problema El motor No hay Desconexión...
- Page 26 Especifi caciones Modelo GEN 5.0 670 mm (26,4 in.) Dimensiones generales (Largo x 545 mm (21.5 in.) Ancho x Alto) 535 mm (21.1 in.) Peso en seco 168 lbs. (76 kg) (120 voltios x 35,8 amperios) Potencia nominal de CA...
- Page 27 Instalación de kit de ruedas Instalación del kit de patas Kit de ruedas Kit de patas Kit de ruedas (ruedas y patas) NOTA: Incline la unidad de manera que el tapón del tanque de combustible quede hacia arriba para asegurar que no haya fuga de combustible.
- Page 28 2. Mientras lo mantiene en esa posición, instale los tornillos. 3. Enrosque las tuercas en los tornillos. Aplique un par de apriete de 25 Nm (221 in lb). © 2013 by Kohler Co. All rights reserved. KohlerPower.com 37 590 02 Rev. B...
