Great Dane Scamper HG GDB10025 Operator's Manual

Great dane lawn mower operator's manual
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Scamper HG
GDB10025, GDB10026, GDB10027,
GDB10028, GDB10029, GDB10030
GD10003
B3
OPERATOR'S MANUAL
c WARNING:
The Engine Exhaust
from this product contains chemicals known
to the State of California to cause cancer,
birth defects or other reproductive harm.
California Proposition 65 Warning
OMGD10003 B3
North American Version
Litho in U.S.A.

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Great Dane Scamper HG GDB10025

Summary of Contents for Great Dane Scamper HG GDB10025

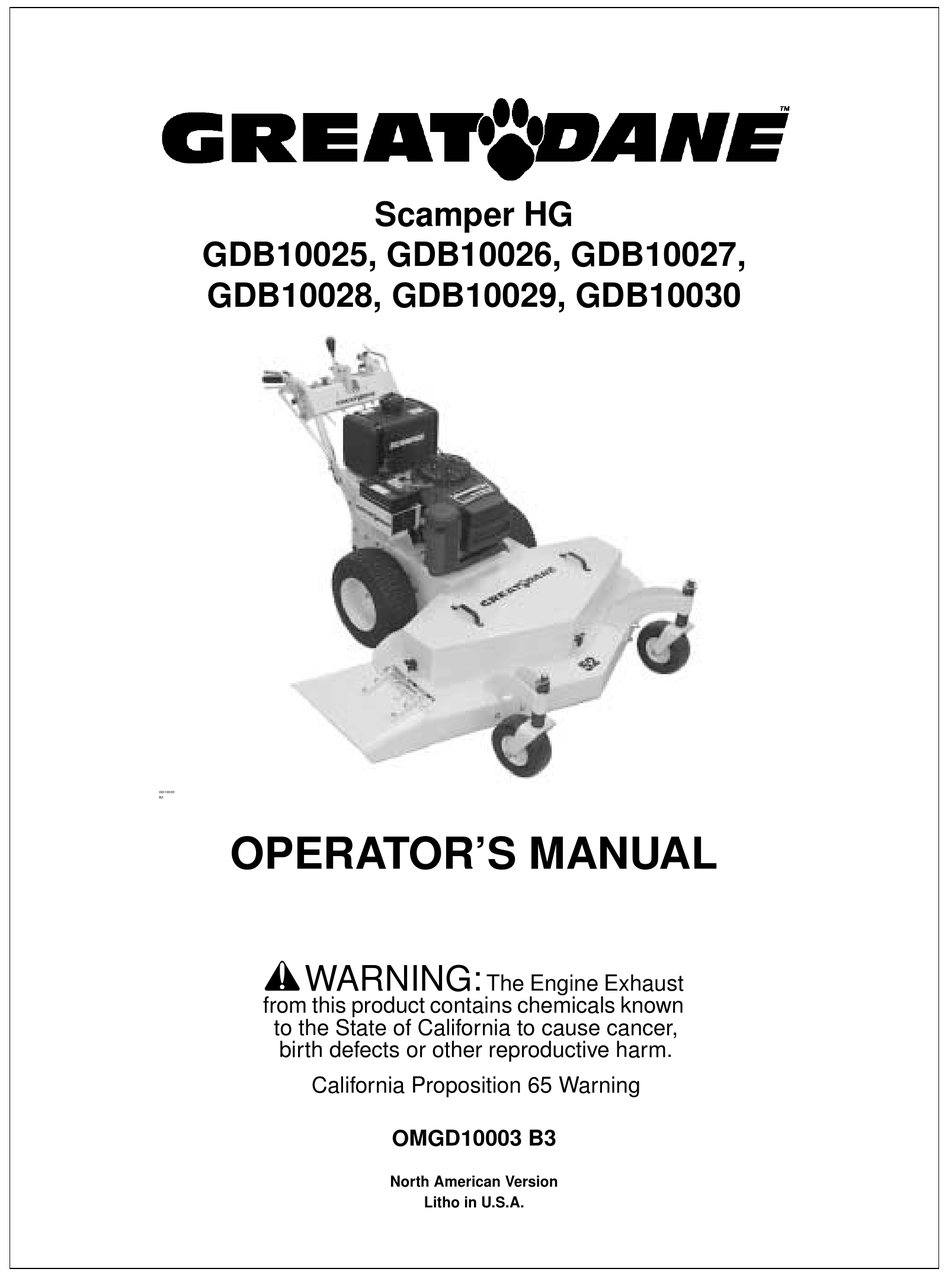

  • Page 1 Scamper HG GDB10025, GDB10026, GDB10027, GDB10028, GDB10029, GDB10030 GD10003 OPERATOR’S MANUAL c WARNING: The Engine Exhaust from this product contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. California Proposition 65 Warning OMGD10003 B3 North American Version Litho in U.S.A.
  • Page 2 Introduction Using Your Operator’s Manual This manual is an important part of your machine and should remain with the machine when you sell it. An engine manufacturer’s owner’s manual has been provided with your machine. This will provide maintenance and troubleshooting information for the engine installed in your machine.

  • Page 3: Table Of Contents

    Table of Contents Safety ...1 Operating...7 Replacement Parts ...11 Service Intervals...12 Service Lubrication...13 Service Engine ...14 Service Transmission...16 Service Mower...18 Service Electrical...22 Service Miscellaneous...25 Troubleshooting ...27 Storage ...32 Assembly ...33 Specifications ...35 Index ...36 Service Record GD ...37 TABLE OF CONTENTS All information, illustrations and specifications in this manual are based on the latest information at the time of...

  • Page 4: Safety

    • Be careful on slopes, do not mow where stability or traction is in doubt. MX9292 MX9261 • To obtain additional operator manual and safety instructions, contact Great Dane dealer or write to: Great Dane Power Equipment, P.O. Box 33009, Raleigh, NC 27636-3009, USA. Safety - 1...
  • Page 5 Environmental Protection Agency (EPA) and/or California Air Resources Board (CARB). The emissions warranty applies only to those engines marketed by Great Dane that have been certified by the EPA and/or CARB; and used in the United States and Canada in off-road mobile equipment.
  • Page 6 • If you hit an object, stop and inspect the machine. Make repairs before you operate. Keep machine and attachments properly maintained and in good working order. • Do not leave machine unattended when it is running. • Only operate during daylight or with good artificial light. •...
  • Page 7 machine off if a child enters the mowing area. • Use extra care when you come to blind corners, shrubs, trees, or other objects that may block your vision. • Do not let children or an untrained person operate the machine.
  • Page 8 as needed. Prevent Fires • Remove grass and debris from engine compartment and muffler area, before and after operating machine, especially after mowing or mulching in dry conditions. • To reduce fire hazard, keep engine and engine compartment free of grass, leaves, or excessive grease. •...
  • Page 9 • Static electric discharge can ignite gasoline vapors in an ungrounded fuel container. Remove the fuel container from the bed of a machine or trailer or the trunk of a car and place on the ground away from the machine before filling. Keep nozzle in contact with container opening while filling.

  • Page 10: Operating

    Testing Safety Systems Use the following checkout procedure to check for normal operation of machine. If there is a malfunction during one of these procedures, do not operate machine. See your Great Dane dealer for service. Operating - 7 MX18837 MX9264...
  • Page 11 Result: Park brake must hold the machine stationary. If the machine moves more than 61cm (24 in.) in one hour, brakes need to be adjusted. See your Great Dane dealer. Testing Operator Presence Safety Interlock System 1.
  • Page 12 choke setting as the engine warms up. Stopping the Engine 1. Move the throttle lever to the half-speed position, and let the engine run at low throttle for a few seconds. 2. Turn the key switch to the stop position. 3.
  • Page 13 3. With a second person holding the handlebar grips firmly, loosen and remove bolts (A) from both sides of machine. 4. With bolts removed from machine, tilt rear of machine up or down by handlebar grips to accommodate height desired. NOTE: The cut height range is set by the way the upper traction deck is bolted to the mower deck.

  • Page 14: Replacement Parts

    If a number changes, your dealer will have the latest number. When you order parts, your Great Dane dealer needs your machine serial number and engine serial number. These are the numbers that you recorded in the Product Identification section of this manual.

  • Page 15: Service Intervals

    Service Intervals Servicing Your Machine IMPORTANT: Avoid damage! Operating in extreme conditions may require more frequent service intervals: • Engine components may become dirty or plugged when operating in extreme heat, dust or other severe conditions. • Engine oil and spark plugs may lose efficiency if vehicle is operated constantly at slow or low engine speeds or with frequent short trips.

  • Page 16: Service Lubrication

    Service Lubrication Grease IMPORTANT: Avoid damage! If operating outside that temperature range, contact your Servicing dealer for a special-use grease. Use a general all-purpose grease with an NLGI grade No.2 rating. Wet or high speed conditions may require use of a special- use grease.

  • Page 17: Service Engine

    Service Engine Avoid Fumes CAUTION: Avoid injury! Engine exhaust fumes contain carbon monoxide and can cause serious illness or death. Move the vehicle to an outside area before running the engine. Do not run an engine in an enclosed area without adequate ventilation.
  • Page 18 Checking and Cleaning Air Filter Elements CAUTION: Avoid injury! Touching hot surfaces can burn skin. The engine and components will be hot if the engine has been running. Allow the engine to cool before servicing. IMPORTANT: Avoid damage! Dirt and debris can enter the engine through a damaged filter element: •...

  • Page 19: Service Transmission

    Transmission Oil The Hydro-Gear transaxle units used in this machine are designed to be maintenance free. If service is required, contact a Great Dane dealer. Adjusting Transmission Tracking CAUTION: Avoid injury! Clear area of all bystanders before performing this service procedure.
  • Page 20 Picture Note: Drive belt routing as viewed from the top of machine. 3. Disconnect tension spring (A) from anchor pin. 4. Remove drive belt (B). 5. Install new drive belt (B). 6. Connect tension spring (A) to anchor pin. 7. Install mower deck belt guard. SERVICE TRANSMISSION MX9291 Service Transmission - 17...

  • Page 21: Service Mower

    Service Mower Adjusting Belt Tension 1. Park machine safely. (See Parking Safely in the Safety section.) 2. Remove belt covers. 3. Adjust to proper tension. The belt should deflect a maximum of 13mm (0.5 in.) when a force of 4.5kg (10 lb) is applied to the center of the longest span.
  • Page 22 Checking for Bent Mower Blades CAUTION: Avoid injury! Mower blades are sharp. Always wear gloves when handling mower blades or working near blades. 1. Park machine safely. (See Parking Safely in the Safety section.) 2. Measure distance (A) between blade tip and flat ground surface.
  • Page 23 Balancing Blades CAUTION: Avoid injury! Mower blades are sharp. Always wear gloves when handling mower blades or working near blades. 1. Clean blade. 2. Put blade on nail in a vise. Turn blade to horizontal position. 3. Check balance. If blade is not balanced, heavy end of blade will drop.
  • Page 24 Replacing Mower Spindle Bearings - 48 and 52-Inch Mower Decks 1. Park machine safely. (See Parking Safely in the Safety section.) 2. Remove engine-to-deck drive and spindle drive belts. 3. Remove mower blade. (See Replacing Mower Blades.) 4. Remove pulleys: •...

  • Page 25: Service Electrical

    Service Electrical WARNING: Battery posts, terminals and related accessories contain lead and lead components, chemicals known to the State of California to cause cancer and reproductive harm. Wash hands after handling. Removing and Installing the Battery CAUTION: Avoid injury! The battery produces a flammable and explosive gas.
  • Page 26 CAUTION: Avoid injury! The battery produces a flammable and explosive gas. The battery may explode: • Do not attempt to jump start a frozen battery. Warm to 16 degrees C (60 degrees F). • Do not smoke near battery. • Wear eye protection and gloves. •...
  • Page 27 Wiring Schematics Picture Note: Kawasaki Manual Start Shown Above Picture Note: Kawasaki Electric Start Shown Above SERVICE ELECTRICAL MX9418a MX18838 Service Electrical - 24...

  • Page 28: Service Miscellaneous

    Service Miscellaneous Filling Fuel Tank Use regular grade 87 octane unleaded fuel. Add fuel stabilizer to fuel before using it in your machine to prevent engine damage due to stale fuel. Follow directions on stabilizer container. CAUTION: Avoid injury! Fuel vapors are explosive and flammable: •...
  • Page 29 SERVICE MISCELLANEOUS and caster yoke and wheel assembly (D). 4. Remove and discard upper (E) and lower (F) bushings. 5. Install new bushings (E and F). 6. Install caster yoke and wheel assembly (D), washer (C), spacer bushings (B) and lynch pin (A). 7.

  • Page 30: Troubleshooting

    If you are experiencing a problem that is not listed in this chart, see your Great Dane servicing dealer for service. When you have checked all the possible causes listed and you are still experiencing the problem, see your Great Dane servicing dealer. Engine...
  • Page 31 Loose or corroded starter cable connections. Neutral start switches faulty or not adjusted properly. See your Great Dane servicing dealer. Key switch or starter faulty. See your Great Dane servicing dealer. PTO engaged. Motion control levers not in proper position.
  • Page 32 Transmission oil cold - allow engine to warm. Traction drive belt slipping. Transaxle free-wheel valves open. Traction drive belt damaged or worn. Transaxle and/or wheel motor problems. See your Great Dane servicing dealer. Needs shift control linkage adjustment. Check Brakes out of adjustment - adjust linkage.
  • Page 33 Steering Steering Not Working Machine Will Not Follow a Straight Path Machine Moves to the Left or Right With Engine Running and Transmission in Neutral Mower Deck Discharge Chute Plugged Mower Deck Vibrates Mower Blades Do Not Engage TROUBLESHOOTING Check Park brake locked.
  • Page 34 Mower Mows Unevenly TROUBLESHOOTING Check Mower deck not properly leveled. Ground speed too fast for conditions. Run engine at full throttle. Reduce ground speed when making turns. Blades are bent or worn. Sharpen or replace blades. Change mowing pattern. Check tire pressure. Troubleshooting - 31...

  • Page 35: Storage

    Storage Storing Safety CAUTION: Avoid injury! Fuel vapors are explosive and flammable. Engine exhaust fumes contain carbon monoxide and can cause serious illness or death: • Run the engine only long enough to move the machine to or from storage. •...

  • Page 36: Assembly

    Assembly Bag of Parts Qty. Description Operator’s Manual PDR Check List Check Engine Oil Level Remove dipstick from tube by unscrewing it. Wipe it clean. 9. Install dipstick and allow the cap to rest on the end of the tube. Do not tighten the cap. 10.Remove dipstick.
  • Page 37 ASSEMBLY steering/reverse control grips and observe drive wheel rotation. The drive wheels should rotate in the correct direction. 5. Squeeze the steering reverse control grips to the reverse position and observe drive wheel rotation. The drive wheels should rotate in the correct direction. 6.

  • Page 38: Specifications

    Specifications Engine NOTE: see engine manufacturer’s owner’s manual provided with your machine for engine specifications. Battery Voltage ........12 Volt CCA .

  • Page 39: Index

    Index Air Cleaner Elements, Replacing ... 15 Air Cleaner Elements, Servicing ... 15 Air Intake Screen, Cleaning ... 14 Balancing Blades ... 20 Battery and Terminals, Cleaning ... 22 Battery, Removing and Installing ... 22 Battery, Using Booster ... 22 Belt, Replacing Mower Drive (Primary) ...

  • Page 40: Service Record Gd

    Service Record GD Record Service Dates Engine Oil and Filter Change SERVICE RECORD GD Lubricate Air Cleaner Element Machine Clean/Replace Service Record GD - 37...
  • Page 41 Cortacésped Scamper HG GDB10025, GDB10026, GDB10027, GDB10028, GDB10029, GDB10030 GD10003 MANUAL DEL OPERADOR c ADVERTENCIA: producto contiene sustancias químicas conocidas en el estado de California como causantes de cáncer, defectos de nacimiento u otros daños en el sistema reproductor. Advertencia acerca de la propuesta 65 de California OMGD10003 B3 Versión estadounidense El humo de escape de este...
  • Page 42 Introducción Utilización del manual del operador Este manual es una parte importante de la máquina y debe permanecer con la máquina cuando se venda. Se suministra un manual del propietario del fabricante del motor con la máquina. Éste proporcionará la información de mantenimiento y resolución de problemas para el motor instalado en su máquina.
  • Page 43 INTRODUCCIÓN NÚMERO DE ESPECIFICACIÓN DEL MOTOR (B): __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ Introducción...

  • Page 44: Copyright

    Table of Contents Seguridad ...2 Funcionamiento ...9 Piezas de repuesto...14 Intervalos de mantenimiento ...15 Lubricación de mantenimiento...17 Mantenimiento del motor ...18 Mantenimiento de la transmisión...21 Mantenimiento del cortacésped ...23 Mantenimiento del sistema eléctrico ...28 Mantenimiento varios ...31 Resolución de problemas ...33 Almacenamiento...38 Montaje...40 Especificaciones...42...

  • Page 45: Seguridad

    • Para obtener instrucciones de seguridad y manuales del operador adicionales, ponerse en contacto con el conce- sionario Great Dane o escribir a la siguiente dirección: Seguridad - 2 MX9295 M9261...
  • Page 46 Los controles y componentes de emisión sólo pueden ajustarse en los centros de man- tenimiento autorizados EPA y CARB. Ponerse en con- tacto con su proveedor de equipo Great Dane respecto a preguntas relativas a los controles de emisiones y los componentes.
  • Page 47 estén desgastadas, o se hayan perdido. Asegurarse de que los protectores y afianzadores estén en buen estado, apretados y en su lugar. Realizar los ajustes necesarios antes de poner la máquina en funcionamiento. • No utilizar el cortacésped sin la tolva de descarga o el recolector de césped completo en su sitio.
  • Page 48 Las cuchillas giratorias son peligrosas AYUDAR A PREVENIR ACCIDENTES GRAVES O FATALES: • Las cuchillas giratorias pueden cortar brazos y piernas. • Mantener los pies, manos y ropas alejados de la plataforma de corte cuando el motor esté funcionando. • Permanecer alerta en todo momento, avanzar con pre- caución.
  • Page 49 Realización de un mantenimiento seguro • Solamente adultos entrenados y cualificados deberán realizar el mantenimiento de esta máquina. • Comprender el procedimiento de mantenimiento antes de comenzar a trabajar. Mantener el área limpia y seca. • No poner el motor en funcionamiento en un espacio cer- rado en el que se pueden acumular el monóxido de car- bono.
  • Page 50 estructura de la rueda o deformarla. • Al inflar los neumáticos, usar una boquilla con bloqueo y una manguera de extensión lo suficientemente larga para que permita al operador colocarse a un lado y no delante ni encima del neumático. •...
  • Page 51 SEGURIDAD Los productos de desecho tales como el aceite usado, combustible, refrigerante, fluido de frenos y baterías, pueden perjudicar el medio ambiente y a las personas: • No utilizar envases de bebidas para recoger fluidos de desecho ya que alguien podría beber de ellos. •...

  • Page 52: Funcionamiento

    Utilizar el procedimiento de revisión siguiente para revisar que la máquina está funcionando normalmente. Si ocurre un fallo durante alguno de estos procedimientos, no poner la máquina en funcionamiento. Si se requiere mantenimiento, consultar al concesionario Great Dane. Funcionamiento - 9 MX18837 MX9264 estacionamiento PRECAUCIÓN: ¡Evitar lesiones! Los gases del...
  • Page 53 Resultado: El freno de estacionamiento debe mantener la máquina estacionaria. Si, en una hora, la máquina se mueve más de 61 cm (24 in.), los frenos deben ajustarse. Consultar a su concesionario Great Dane. Prueba del sistema de intertraba de seguridad para la presencia del operador 1.
  • Page 54 miento. 3. Activar las palancas de traba de punto muerto. 4. Colocar la palanca de control de la velocidad en la posición de punto muerto. 5. Colocar el interruptor de la TDF/embrague en la posición de apagado. 6. Colocar la palanca del acelerador en la posición inter- media y posicionar el estrangulador (para los modelos con control separado del estrangulador).
  • Page 55 Para hacer girar la máquina: Presionar el mango de la palanca de control de la dirección (D) en la misma direc- ción del giro que se quiere hacer. Para detener la máquina: Regresar la palanca de control de la velocidad a la posición de punto muerto y fijar la traba con el pulgar.
  • Page 56 6. La altura delantera de la plataforma de corte puede ajustarse mediante espaciadores móviles (B). Cada espa- ciador equivale a un ajuste de 13 mm (0.5 in.). Utilización de la válvula de cierre del combustible Para un funcionamiento normal, la válvula de cierre de combustible se coloca en la posición de encendido.

  • Page 57: Piezas De Repuesto

    Para pedir piezas de repuesto, se debe proporcionar al concesionario de Great Dane el número de serie de la máquina y del motor. Estos números son los que se ano- taron previamente en la sección Identificación del producto de este manual.

  • Page 58: Intervalos De Mantenimiento

    INTERVALOS DE MANTENIMIENTO Intervalos de mantenimiento Mantenimiento de la máquina IMPORTANTE: ¡Evitar daños! El uso en condiciones extremas puede requerir intervalos de manteni- miento más frecuentes: • Los componentes del motor se pueden ensuciar u obstruir al funcionar bajo condiciones de calor extremo, polvo u otras condiciones severas.
  • Page 59 INTERVALOS DE MANTENIMIENTO Cambiar las bujías. Intervalos de mantenimiento - 16...

  • Page 60: Lubricación De Mantenimiento

    LUBRICACIÓN DE MANTENIMIENTO Lubricación de mantenimiento Engrasado IMPORTANTE: ¡Evitar daños! Si la máquina funciona fuera de dicho rango de temperaturas, ponerse en contacto con el concesionario de mantenimiento para obtener una grasa para usos especiales. Usar una grasa multiusos general con un grado NLGI y clasificación nº...

  • Page 61: Mantenimiento Del Motor

    Mantenimiento del motor Evitar los gases de escape PRECAUCIÓN: ¡Evitar lesiones! Los gases del escape contienen monóxido de carbono y pue- den causar enfermedades graves o la muerte. Mover el vehículo a un área exterior antes de arrancar el motor. No poner en funcionamiento el motor en un recinto cerrado sin la ventilación adecuada.
  • Page 62 Limpieza de la rejilla de admisión de aire y de las aletas del motor IMPORTANTE: ¡Evitar daños! El motor está refrige- rado por aire y requiere una gran cantidad de aire cuando está en marcha. Una admisión de aire redu- cida puede causar un recalentamiento.
  • Page 63 Reemplazo del filtro de combustible PRECAUCIÓN: ¡Evitar lesiones! Los vapores del combustible son explosivos e inflamables. • No fumar mientras se manipula combusti- ble. • Mantener el combustible alejado de llamas o chispas. • Apagar el motor antes de realizar el manteni- miento.

  • Page 64: Mantenimiento De La Transmisión

    Las unidades de transeje Hydro-Gear utilizadas en esta máquina están diseñadas para no requerir mantenimiento. Si se requiere mantenimiento, ponerse en contacto con el concesionario Great Dane. Ajuste del reglaje de la transmisión PRECAUCIÓN: ¡Evitar lesiones! Despejar el área de transeúntes antes de realizar este pro- cedimiento de mantenimiento.
  • Page 65 MANTENIMIENTO DE LA TRANSMISIÓN NOTA: Si se requiere un ajuste adicional, consultar al concesionario Great Dane. Extracción e instalación de la correa de la transmisión 1. Estacionar la máquina de forma segura (consultar Esta- cionamiento seguro en la sección Seguridad).

  • Page 66: Mantenimiento Del Cortacésped

    MANTENIMIENTO DEL CORTACÉSPED Mantenimiento del cortacésped Ajuste de la tensión de la correa 1. Estacionar la máquina de forma segura (consultar Esta- cionamiento seguro en la sección Seguridad). 2. Quitar las cubiertas de la correa. 3. Ajustar a la tensión adecuada. La correa debe desvi- arse un máximo de 13 mm (0.5 in.) cuando se le aplica una fuerza de 4,5 kg (10 lb) en el centro del tramo de mayor longitud.
  • Page 67 MANTENIMIENTO DEL CORTACÉSPED Revisión de cuchillas de corte dobladas PRECAUCIÓN: ¡Evitar lesiones! Las cuchillas de corte están afiladas. Llevar guantes siempre que se manipulen las cuchillas de corte o al trabajar cerca de ellas. 1. Estacionar la máquina de forma segura (consultar Esta- cionamiento seguro en la sección Seguridad).
  • Page 68 MANTENIMIENTO DEL CORTACÉSPED • Mantener el bisel original (A) en el afilado. • El filo de la cuchilla (B) debe ser de 0,40 mm (1/64 in.) o inferior. • Equilibrar las cuchillas antes de instalarlas. Equilibrado de las cuchillas PRECAUCIÓN: ¡Evitar lesiones! Las cuchillas de corte están afiladas.
  • Page 69 MANTENIMIENTO DEL CORTACÉSPED 61 Nm (50 lb-ft). 12.Instalar la cuchilla de corte, las arandelas de la cuchilla y el conjunto del perno de la cuchilla. Apretar la tuerca a 81 Nm (60 lb-ft) (consultar Revisión y cambio de las cuchil- las de la unidad de corte).
  • Page 70 MANTENIMIENTO DEL CORTACÉSPED MX9267 3. Extraer la polea tensora de la transmisión de la plataforma de corte (A) así como la polea tensora de la transmisión del cortacésped y del vástago (B). 4. Instalar las nuevas poleas tensoras. 5. Instalar la transmisión del vástago y las correas de la transmisión de la plataforma de corte.

  • Page 71: Mantenimiento Del Sistema Eléctrico

    MANTENIMIENTO DEL SISTEMA ELÉCTRICO Mantenimiento del sistema eléctrico ADVERTENCIA: Los bornes de la batería y accesorios rel- acionados contienen plomo y componentes de plomo, sus- tancias químicas que el estado de California reconoce como causantes de cáncer y daños en el sistema repro- ductor.
  • Page 72 MANTENIMIENTO DEL SISTEMA ELÉCTRICO PRECAUCIÓN: ¡Evitar lesiones! La batería pro- duce un gas inflamable y explosivo. La batería puede explotar: • No intentar arrancar por medio de un puente una batería congelada. Calentar a 16° C (60° F). • No fumar cerca de la batería. •...
  • Page 73 MANTENIMIENTO DEL SISTEMA ELÉCTRICO Diagramas de los circuitos INTERRUPTOR DE ENCENDIDO APAGADO 1 = M-G 2 = ABIERTO INTERRUPTOR OPC (S.C.) INTERRUPTOR OPC (S.C.) DEL INTERRUPTOR DE ENCENDIDO INTERRUPTOR OPC (S.C.) CONECTOR DEL INTERRUPTOR DE LA TDF (EMBRAGUE) HORÓMETRO (OPC.) (A,B,C) = COM.

  • Page 74: Mantenimiento Varios

    Mantenimiento varios Llenado del depósito de combustible Utilizar combustible sin plomo regular con un octanaje de Añadir estabilizador de combustible al combustible antes de utilizarlo en la máquina para evitar daños causados por un combustible alterado. Seguir las instrucciones del envase del estabilizador.
  • Page 75 3. Extraer el pasador de bloqueo (A), los bujes espacia- dores (B), la arandela (C) y el conjunto de horquilla y rueda giratoria (D). 4. Extraer y desechar los bujes superior (E) e inferior (F). 5. Instalar los bujes nuevos (E y F). 6.

  • Page 76: Resolución De Problemas

    Uso de la tabla de resolución de problemas Si se experimenta un problema que no figura en esta tabla, acudir al concesionario Great Dane para el mantenimiento. Cuando se hayan verificado todas las causas posibles enu- meradas y persista el problema, consultar con el conce- sionario autorizado Great Dane.
  • Page 77 Tipo de combustible inadecuado. Sistema de entrada de aire obstruido. Velocidad de desplazamiento demasiado alta dadas las condicio- nes del terreno. Incorrecta holgura en las válvulas. Consultar a su concesionario Great Dane. Sistema de entrada de aire restringido. Resolución de problemas - 34...
  • Page 78 Conexiones del cable del motor de arranque sueltas o corroídas. Interruptores de arranque en punto muerto defectuoso o no correc- tamente ajustados. Consultar a su concesionario Great Dane. Fallo en el interruptor de llave o en el motor de arranque. Consultar a su concesionario Great Dane.
  • Page 79 Válvulas de rueda libre del transeje están abiertas. Correa impulsora de tracción dañada o desgastada. Problemas con el transeje y/o el motor de las ruedas. Consultar a su concesionario Great Dane. Necesita ajuste en el varillaje de control de cambio. Comprobar Frenos desajustados - ajustar el varillaje.
  • Page 80 Extraer los protectores de la correa y revisar que no haya residuos en las poleas. Revisar que las poleas estén correctamente alineadas y que no estén dañadas. Consultar a su concesionario Great Dane. La correa de transmisión de la plataforma de corte se zafa o está rota.

  • Page 81: Almacenamiento

    Almacenamiento Almacenamiento seguro PRECAUCIÓN: ¡Evitar lesiones! Los vapores del combustible son explosivos e inflamables. Los gases del escape contienen monóxido de carbono y pueden causar enfermedades gra- ves o la muerte: • Poner en marcha el motor sólo lo necesario para mover la máquina hacia o fuera del lugar del almacenamiento.
  • Page 82 ALMACENAMIENTO 5. Revisar la abertura de la bujía. Instalar y apretar los tapones al par de apriete especificado. 6. Lubricar todos los puntos de engrase. 7. Poner el motor en funcionamiento durante cinco minu- tos sin el cortacésped o los accesorios en marcha para dejar que el aceite se distribuya a través del motor.

  • Page 83: Montaje

    Montaje Bolsa de piezas Cant. Descripción Llave Manual del operador Lista de comprobación PDR Revisar el nivel del aceite del motor 1. Sacar la varilla medidora del tubo desenroscándola. Limpiarla. 2. Instalar la varilla medidora y dejar que la tapa descanse en el extremo del tubo.
  • Page 84 PRECAUCIÓN: ¡Evitar lesiones! Los gases del escape contienen monóxido de carbono y pue- den causar enfermedades graves o la muerte. Mover el vehículo a un área exterior antes de arrancar el motor. No poner en funcionamiento el motor en un recinto cerrado sin la ventilación adecuada.

  • Page 85: Especificaciones

    Especificaciones Motor NOTA: Consultar el manual del propietario del fabri- cante del motor que se suministra con esta máquina para obtener información de las especificaciones del motor. Batería Voltaje ........12 voltios CCA .

  • Page 86: Índice

    Index Aceite de la transmisión ... 21 Aceite del motor, Cambio ... 18 Aceite del motor, Revisión del nivel ... 18 Almacenamiento seguro ... 38 Almacenamiento, Extracción de la máquina ... 39 Almacenamiento, Preparación de la máquina ... 38 Almacenamiento, Preparación del combustible y el motor Batería de refuerzo, Utilización ...
  • Page 87 NOTAS Notes Notas...

  • Page 88: Registro De Mantenimiento Gd

    REGISTRO DE MANTENIMIENTO GD Registro de mantenimiento GD Registro de fechas de mantenimiento Cambio del aceite y el fil- tro del motor Lubricación de la Limpieza/Cambio del máquina elemento del filtro de aire Registro de mantenimiento GD - 45...
