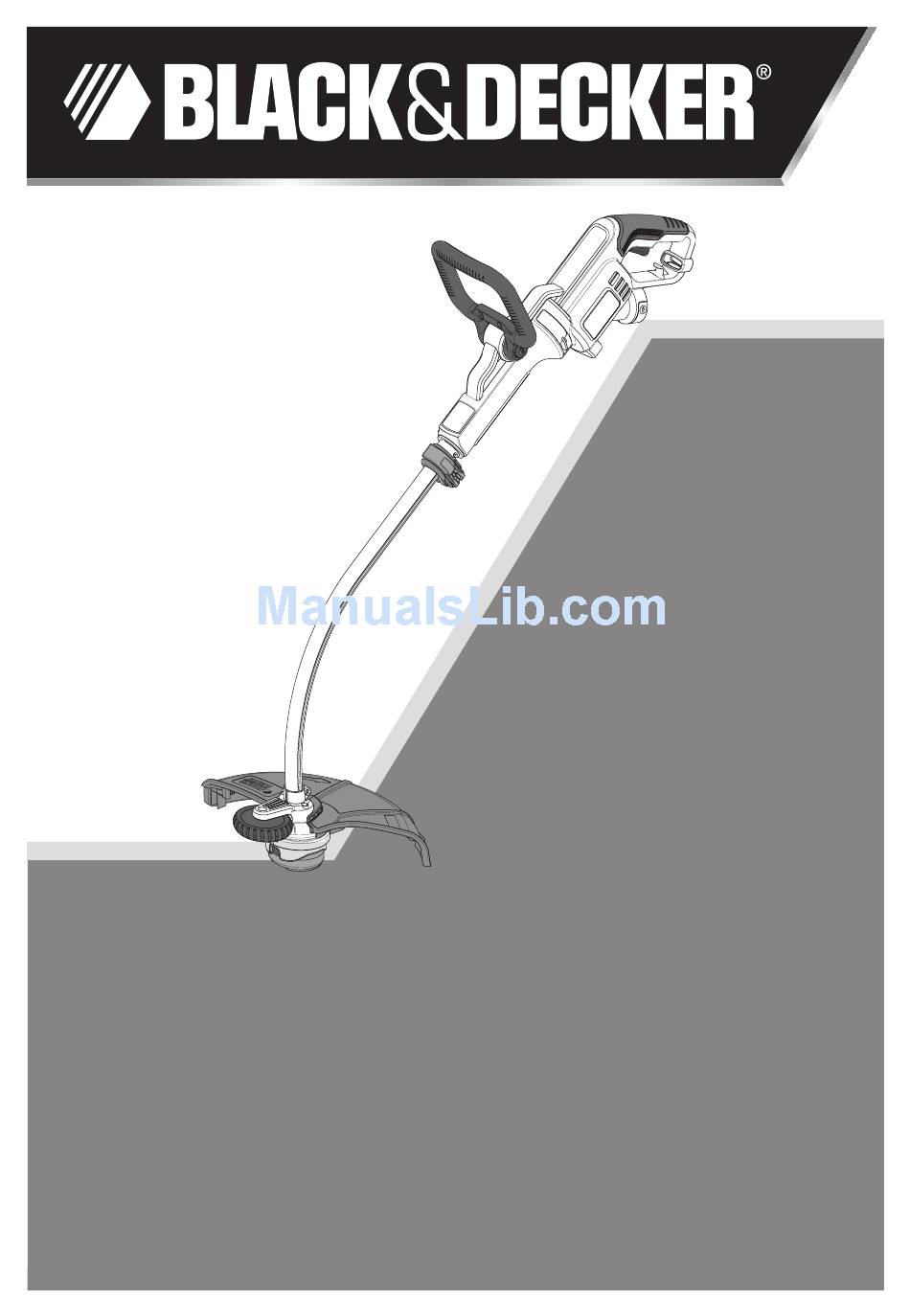

Trimmer/edger
INSTRUCTION MANUAL
Catalog Number
GH3000
KEY INFORMATION YOU SHOULD KNOW:
• The guard must be installed before trimming or edging - if not, the motor will overheat.
• When replacing the line, use only .080 inch diameter ROUND line (B&D Model #SF-080 is recommended) -
otherwise the appliance will not function properly.
• Do not bump the feed head against the ground - it will disrupt the automatic feed mechanism.
Thank you for choosing Black & Decker! To register your new product go to
www.BlackandDecker.com/NewOwner
PLEASE READ BEFORE RETURNINg THIS PRODUCT FOR ANY REASON.
If you have a question or experience a problem with your Black & Decker purchase, go to
http://www.blackanddecker.com/instantanswers
If you can't find the answer or do not have access to the Internet,
call 1-800-544-6986 from 8 a.m. to 5 p.m. EST Mon. - Fri. to speak with an agent.
Please have the catalog number available when you call.
SAvE THIS MANUAL FOR FUTURE REFERENCE.
vEA EL ESPANOL EN LA CONTRAPORTADA.
INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA.
ADvERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
1

Advertisement

Table of Contents
loading

Related Manuals for Black & Decker GH3000

Summary of Contents for Black & Decker GH3000

  • Page 1 Trimmer/edger INSTRUCTION MANUAL Catalog Number GH3000 KEY INFORMATION YOU SHOULD KNOW: • The guard must be installed before trimming or edging - if not, the motor will overheat. • When replacing the line, use only .080 inch diameter ROUND line (B&D Model #SF-080 is recommended) - otherwise the appliance will not function properly.

  • Page 3: Clearing Jams And Tangled Line

    SAFETY GUIDELINES - DEFINITIONS It is important for you to read and understand this manual. The information it contains relates to protecting YOUR SAFETY and PREVENTING PROBLEMS. The symbols below are used to help you recognize this information. DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
  • Page 4 WARNING: When using electric gardening appliances, basic safety precautions should always be followed to reduce risk of fire, electric shock, and personal injury, including the following. IMPORTANT SAFETY WARNINGS AND INSTRUCTIONS TO REDUCE RISK OF INJURY: • Before any use, be sure everyone using this appliance reads and understands all safety instructions and other information contained in this manual. •...
  • Page 5 circuit(s) or outlet(s) to be used for the appliance. Receptacles are available having built-in GFCI protection and may be used for this measure of safety. • DON’T ABUSE CORD – Never carry appliance by cord or yank it to disconnect from receptacle.
  • Page 6 heavy enough to carry the current your product will draw. An undersized cord will cause a drop in line voltage resulting in loss of power and overheating. The table shows the correct size to use depending on cord length and nameplate ampere rating. If in doubt, use the next heavier gauge. The smaller the gauge number, the heavier the cord.
  • Page 7 • To use the cord retainer as shown in figure I, feed the extension cord into the cord retainer housing (I1). Loop the extension cord around the cord retainer (I2) so it rests in the cord retainer. Then plug the extension cord into the power head. OPERATING THE TRIMMER (FIGURES J, K) WARNING: Disconnect the plug from the power source before making any adjustments.
  • Page 8 become clogged with sap or other material and the line will become jammed as a result. To clear the jam, follow the steps listed below. • Disconnect the plug from the power source. • Press the release tabs on the line spool cap, as shown in figure N and remove the cap by pulling it straight off.

  • Page 9: Troubleshooting

    TROUBLESHOOTING Problem Possible Cause Possible Solution • Unit will not start. • Cord not plugged in. • Plug appliance into a working outlet. • Circuit fuse is blown. • Replace circuit fuse. (If the product repeatedly causes the circuit fuse to blow, discontinue use immediately and have it serviced at a Black & Decker service center or authorized servicer.) • Circuit breaker is tripped. • Reset circuit breaker. (If the product repeatedly causes the circuit breaker to trip, discontinue use immediately and have it serviced at a Black & Decker service center or authorized servicer.) • Cord or switch is...
  • Page 10 COUPe-BOrdUre MODE D’EMPLOI Numéro de modèle GH3000 vOICI DES RENSEIgNEMENTS IMPORTANTS QU’IL vOUS FAUT CONNAÎTRE : • Le pare-main doit être installé avant de débuter le taillage ou la coupe sinon le moteur surchauffera. • Utiliser seulement un fil ROND de 2 mm (0,08 po) de diamètre lors du remplacement (modèle SF-080 de B&D recommandé), sinon l’appareil ne fonctionnera pas correctement.
  • Page 11 LIGNES DIRECTRICES EN MATIÈRE DE SÉCURITÉ - DÉFINITIONS Il est important que vous lisiez et compreniez ce mode d’emploi. Les informations qu’il contient concernent VOTRE SÉCURITÉ et visent à ÉVITER TOUT PROBLÈME. Les symboles ci-dessous servent à vous aider à reconnaître cette information. DANGER : Indique une situation dangereuse imminente qui, si elle n’est pas évitée, causera la mort ou des graves blessures.
  • Page 12 • FIL EN NYLON - Tenir le visage, les mains et pieds loin du fil de nylon rotatif en tout temps. • LE FIL EN ROTATION EXÉCUTE UNE COUPE - Être attentif lors de taillage autour de grillages et de plates-bandes. • TENIR ÉLOIGNÉ...
  • Page 13 fonctionnement de l’outil. Un dispositif de protection endommagé, ou toute autre pièce endommagée, doit être réparé ou remplacé adéquatement par un centre de réparation autorisé à moins d’un avis contraire indiqué dans le présent mode d’emploi. AVERTISSEMENT : Pour réparer tout outil à double isolation, VEUILLEZ UTILISER DES PIÈCES DE RECHANGE IDENTIQUES. Remplacer ou réparer les cordons endommagés.
  • Page 14 MONTAGE OUTILS REQUIS POUR L’ASSEMBLAGE (NON FOURNIS) : Tournevis cruciforme AVERTISSEMENT : DEBRANCHER L’OUTIL AVANT D’INSTALLER LE PARE-MAIN. FIXATION DU PARE-MAIN (FIGURES B, C) AVERTISSEMENT : JAMAIS UTILISER L’OUTIL SANS LE PARE-MAIN SOLIDEMENT FIXÉ. Le pare-main doit toujours être attaché correctement à l’outil pour protéger l’utilisateur. • Retirer la vis du pare-main.
  • Page 15 FONCTIONNEMENT DU TAILLE-BORDURE (FIGURES J, K) AVERTISSEMENT : Débrancher la fiche du bloc d’alimentation avant de faire quelque ajustement que ce soit. • Brancher la fiche du cordon d’alimentation dans une prise de courant, puis raccorder le cordon au taille-bordure. • Maintenir un angle de coupe entre 5° et 10° comme le montre la figure J1. Ne pas excéder 10° (figure J2). Couper avec le bout du fil. • Maintenir une distance minimale de 609,6 mm (24 po) entre le pare-main et les pieds, comme le montre la figure K.
  • Page 16 REMARQUE : UTILISER UNIQUEMENT UN FIL DE NYLON ROND (MONOFILAMENT) DE 2,0 mm (0,080 po) DE DIAMÈTRE. Ne pas utiliser de fil dentelé ou de plus gros calibre, car ces fils surchargeront le moteur et provoqueront une surchauffe. Votre taille-bordure utilise un fil de nylon ROND de 2,0 mm (0,080 po) de diamètre. En cours d’utilisation, les extrémités des fils de nylon s’effilocheront et s’useront. La bobine spéciale à alimentation automatique de fil fournira et coupera automatiquement une nouvelle longueur de fil.
  • Page 17 • Faire attention à ce que le fil ne se prenne pas sous la bobine. • Aligner les languettes du couvercle de la bobine sur les encoches du boîtier de la bobine (figure P). • Enclencher de nouveau le couvercle comme il est montré à la figure P. Il suffit d’appuyer sur les pattes, puis d’enfoncer le couvercle dans le boîtier de la bobine. REMARQUE : Le fil doit sortir d’environ 122 mm (4 13/16 po) du boîtier. REMBOBINAGE DE LA BOBINE (FIGURES R, S) AVERTISSEMENT : Débrancher la fiche de la source d’alimentation avant de...
  • Page 18 BLACK & DECKER au 1-800-544-6986. ENTRETIEN AVERTISSEMENT: Pour éviter des blessures graves, éteindre et débrancher l’outil avant d’effectuer toute opération d’entretien. MISE EN GARDE : Pour garantir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et le réglage doivent être réalisés par un centre de réparation autorisé ou tout autre centre de réparation professionnel, et des pièces de rechange identiques doivent être utilisées.
  • Page 19 BOrdeAdOrA MANUAL DE INSTRUCCIONES Catálogo N° GH3000 INFORMACION CLAVE QUE DEBE SABER: • El protector debe instalarse antes de podar o bordear. De lo contrario, el motor se sobrecalentará. • Al reemplazar la cuerda, utilice sólo una cuerda REDONDA de 1,7 mm (0,065 pulgada) de diámetro (Se recomienda el modelo Nº...
  • Page 20 PAUTAS DE SEGURIDAD/DEFINICIONES Es importante que lea y comprenda este manual. La información que contiene se relaciona con la protección de SU SEGURIDAD y la PREVENCIÓN DE PROBLEMAS. Los símbolos que siguen se utilizan para ayudarlo a reconocer esta información. PELIGRO: indica una situación de peligro inminente que, si no se evita, provocará...
  • Page 21 los bordes afilados. • PIEZAS DE REPUESTO: al realizar el mantenimiento, utilice únicamente piezas de repuesto idénticas. • DAÑO A LA UNIDAD: si golpea la herramienta o ésta se atasca con un objeto extraño, deténgala de inmediato, desenchúfela, verifique que no se haya dañado y repare cualquier daño antes de seguir utilizándola.
  • Page 22 ADVERTENCIA: Al realizar el mantenimiento de las herramientas con doble aislamiento, UTILICE SÓLO PIEZAS DE REPUESTO IDÉNTICAS. Repare o reemplace los cables dañados. ADVERTENCIA: Para evitar el riesgo de descargas eléctricas, sólo utilice con un cable de prolongación adecuado para uso en exteriores. Siempre conecte los cables prolongadores a una línea con fusible o a una protegida por un interruptor de circuitos.
  • Page 23 INSTALACIÓN DEL PROTECTOR (FIGURAS B Y C) ADVERTENCIA: NUNCA USE LA HERRAMIENTA SIN EL PROTECTOR INSTALADO FIRMEMENTE. El protector siempre debe estar correctamente instalado en la herramienta para proteger al usuario. • Quite el tornillo del protector. • Mientras mantiene el protector alineado con el cabezal de la podadora, deslícelo a su posición hasta que la lengüeta de retención encaje en su lugar y se escuche un clic (asegúrese de que los rieles guía (B1) del protector (B2) estén correctamente alineados con los rieles guía (B3) del cabezal de la podadora (B4) (Figura B).
  • Page 24 de alimentación a la podadora. • Mantenga un ángulo de corte de 5 a 10 grados como se muestra en la Figura J1. No exceda los 10 grados (Figura J2). Corte con la punta de la cuerda. • Mantenga una distancia mínima de 609,6 mm (24 pulgadas) entre el protector y sus pies como se muestra en la Figura K. Para lograr esta distancia, ajuste la altura total de la podadora como se muestra en la Figura G. ELECCIÓN DEL MODO DE PODA O BORDEADO (FIGURAS L Y M) ADVERTENCIA: Antes de realizar cualquier ensamblaje, ajuste o cambio de...
  • Page 25 especial de autoalimentación alimentará y recortará automáticamente un nuevo trozo de cuerda. NO GOLPEE la unidad contra el suelo en un intento para alimentar la cuerda ni para ningún otro propósito. La cuerda de corte se desgastará más rápido y necesitará más alimentación si el corte o el bordeado se realizan a lo largo de aceras u otras superficies abrasivas, o si se cortan malezas más frondosas.
  • Page 26 REBOBINADO DEL CARRETE (FIGURAS R Y S) ADVERTENCIA: Antes de realizar cualquier ensamblaje, ajuste o cambio de accesorios, desconecte el enchufe de la fuente de alimentación. Dichas medidas de seguridad preventiva reducen el riesgo de encender la herramienta en forma accidental. AVISO: UTILICE ÚNICAMENTE CUERDA DE MONOFILAMENTO REDONDO DE NAILON DE 2,0 mm (0,080 pulgadas) DE DIÁMETRO.
  • Page 27 MANTENIMIENTO ADVERTENCIA: Para evitar lesiones graves, apague y desenchufe la herramienta antes de realizar cualquier tipo de mantenimiento. IMPORTANTE: Para garantizar la SEGURIDAD y la CONFIABILIDAD del producto, las reparaciones, el mantenimiento y los ajustes se deben realizar en los centros de mantenimiento autorizados o en otras organizaciones de mantenimiento calificadas, utilizando siempre piezas de repuesto idénticas.
  • Page 28 · GARANTíA BLACK & DECKER · BLACK & DECKER WARRANTY . SOLAMENTE PARA PROPOSITOS DE MEXICO Distributor Name · Sello firma del distribuidor Date of purchase · Fecha de compra Invoice No. · No. de factura PRODUCT INFOMATION · IdeNtIFICACIóN deL ProduCto Cat.
  • Page 29 SOLAMENTE PARA PROPOSITOS DE MEXICO Grupo Realsa en herramientas, Herramientas y Equipos Profesionales S.A. de C.V. Av. Colón 2915 Ote. Súper Manzana 69 MZ.01 Lote 30 Col. Francisco I. Madero (Av. Torcasita) Monterrey, Nvo. León Col. Puerto Juárez Tel. 01 81 83 54 60 06 Cancún, Quintana Roo Htas.
  • Page 32 Catalog Number GH3000 Form # 90590353 rev02 NOVEMBER 2012 Printed in China...
