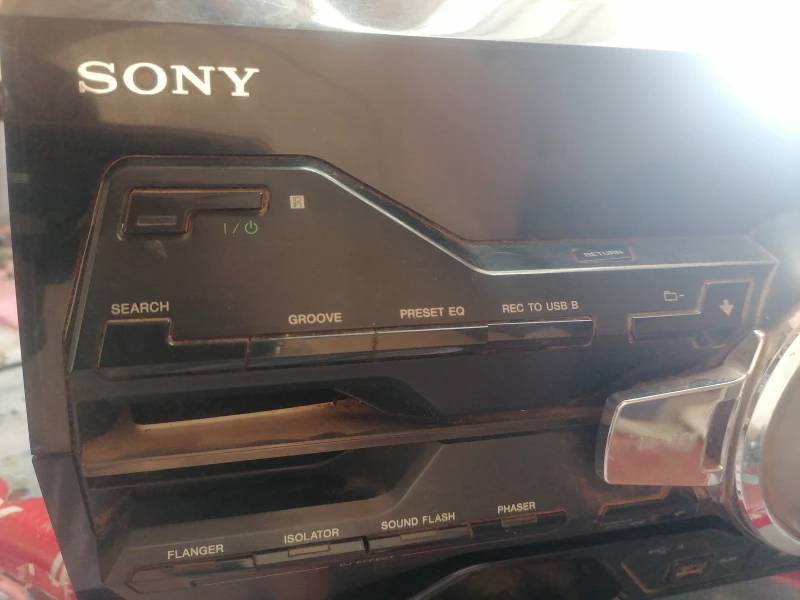

SERVICE MANUAL
Ver. 1.1 2011.09
• HCD-SH2000 is the tuner, USB, CD
and amplifi er section in FST-SH2000/LBT-SH2000.
• "WALKMAN" and "WALKMAN" logo are registered trademarks of Sony Corporation.
• MPEG Layer-3 audio coding technology and patents licensed from Fraunhofer IIS and
Thomson.
• Windows Media is either a registered trademark or trademark of Microsoft Corporation in
the United States and/or other countries.
• This product contains technology subject to certain intellectual property rights of Microsoft.
Use or distribution of this technology outside of this product is prohibited without the ap-
propriate license(s) from Microsoft.
Amplifi er section
The following are measured at AC 120 V -
240 V, 50/60 Hz
Power output (rated):
High channel
300 W + 300 W (at 4
, 1 kHz,
Ω
1% THD)
Low channel
300 W + 300 W (at 4 Ω, 100 Hz,
1% THD)
RMS output power (reference):
High channel
500 W + 500 W (per channel at
4 Ω, 1 kHz)
Low channel
500 W + 500 W (per channel at
4 Ω, 100 Hz)
Inputs
PC (AUDIO IN) L/R, TV (AUDIO IN) L/R,
DVD/SAT (AUDIO IN) L/R, GAME
(AUDIO IN) L/R
Voltage 2 V, impedance 47 kΩ
MIC
Sensitivity 1 mV, impedance 10 kΩ
A,
B port: Type A
USB section
Supported bit rate
MP3 (MPEG 1 Audio Layer-3):
32 kbps – 320 kbps, VBR
WMA: 48 kbps – 192 kbps
AAC: 48 kbps – 320 kbps
Sampling frequencies
MP3 (MPEG 1 Audio Layer-3):
32 kHz/44.1 kHz/48 kHz
WMA: 44.1 kHz
AAC: 44.1 kHz
9-890-576-02
Sony Corporation
2011I08-1
©
2011.09
Published by Sony EMCS (Malaysia) PG Tec
HCD-SH2000
SPECIFICATIONS
Transfer speed
Full-Speed
Supported USB device
Mass Storage Class
Maximum current
500 mA
Disc player section
System
Compact disc and digital audio system
Laser Diode Properties
Emission Duration: Continuous
Laser Output*: Less than 44.6 μW
* This output is the value measurement
at a distance of 200 mm from the
objective lens surface on the Optical
Pick-up Block with 7 mm aperture.
Frequency response
20 Hz – 20 kHz
Signal-to-noise ratio
More than 90 dB
Dynamic range
More than 88 dB
Tuner section
FM stereo, FM/AM superheterodyne tuner
Antenna:
FM lead antenna
AM loop antenna
FM tuner section
Tuning range
87.5 MHz – 108.0 MHz (50 kHz step)
MINI HI-FI COMPONENT SYSTEM
E Model
CD Mechanism
CDM86B-DVBU101
Type
CD
Section
Optical Pick-up
KHM-313CAB/C2NP
Name
AM tuner section
Tuning range
AR, E2, E51 and MX models:
530 kHz – 1,710 kHz (10 kHz step)
531 kHz – 1,710 kHz (9 kHz step)
MY model:
530 kHz – 1,610 kHz (10 kHz step)
531 kHz – 1,602 kHz (9 kHz step)
General
Power requirements
AC 120 V – 240 V, 50/60 Hz
Power consumption
320 W
Dimensions (w/h/d) (excl. speakers)
(Approx.)
510 mm × 235 mm × 420 mm
Mass (excl. speakers) (Approx.)
10.0 kg
Supplied accessories
Remote control (1)
R6 (Size AA) batteries (2)
FM lead/AM loop antenna (1)
Speaker foot (8)
Design and specifi cations are subject to
change without notice.
• Abbreviation
E2
: 120V AC area in E model
E51
: Chilean and Peruvian models
EA
: Saudi Arabia model
MX
: Mexican model
MY
: Malaysia model
SAF
: South African model

Advertisement

Table of Contents
loading

Summary of Contents for Sony HCD-SH2000

  • Page 1 Ver. 1.1 2011.09 • HCD-SH2000 is the tuner, USB, CD and amplifi er section in FST-SH2000/LBT-SH2000. • “WALKMAN” and “WALKMAN” logo are registered trademarks of Sony Corporation. CD Mechanism • MPEG Layer-3 audio coding technology and patents licensed from Fraunhofer IIS and CDM86B-DVBU101 Thomson.
  • Page 2: Leakage Test

    COMPONENTS IDENTIFIED BY MARK 0 OR DOTTED LINE WITH MARK 0 ON THE SCHEMATIC DIAGRAMS AND IN THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY.
  • Page 3: Table Of Contents

    HCD-SH2000 TABLE OF CONTENTS SERVICING NOTES ..........5-35. Schematic Diagram - VOLUME LED, BOTTON LED AND TUNER Board - ......50 DISASSEMBLY 5-36. Printed Wiring Boards - AUDIO-IN Board - ....51 2-1. Side Panel A, Side Panel B and Top Panel Section ..
  • Page 4: Servicing Notes

    HCD-SH2000 SECTION 1 Ver. 1.1 SERVICING NOTES Notes on chip component replacement MODEL IDENTIFICATION • Never reuse a disconnected chip component. • Notice that the minus side of a tantalum capacitor may be - BACK PANEL - damaged by heat.
  • Page 5 HCD-SH2000 MAIN BOARD DISCRIMINATION In this set, the MAIN board has been changed in the midway of production. Repair after distinguishing each type set to doing the repair referring to the following. – MAIN Board (Component Side) – SUFFIX-11 : 1-883-863-11...
  • Page 6: Disassembly

    HCD-SH2000 SECTION 2 DISASSEMBLY Note: Disassemble the unit in the order as shown below. 2-1. SIDE PANEL A,SIDE PANEL B AND TOP PANEL SECTION (Page 6) 2-2. BACK PANEL SECTION (Page 7) 2-3. FRONT PANEL SECTION (Page 7) 2-4. DMB21 BOARD (Page 8) 2-5.
  • Page 7: Back Panel Section

    HCD-SH2000 Ver. 1.1 2-2. BACK PANEL SECTION 3 CN1405 (3P) 4 CN1404 (3P) 1 twelve screws (+BVTP 3 x 10) 6 back panel section 2 wire (flat type) (7 core) (CN703) 2-3. FRONT PANEL SECTION (for SAF, EA only) 1 two screws...
  • Page 8: Dmb21 Board

    HCD-SH2000 Ver. 1.1 2-4. DMB21 BOARD 8 wire (flat type) (7P core) (CN202/CN203) (for SAF, EA only) 7 wire (flat type) (24 core) (CN101) qd shield plate bottom DMB21 qs DMB21 board 6 CN701 (7P) 5 wire (flat type) (13 core)
  • Page 9: Cd Mechanism Deck Block

    HCD-SH2000 2-6. CD MECHANISM DECK BLOCK (1) Note 1 : Before disconnecting the wire (fl at type) (24 core) of optical pick-up block, solder the short-land. wire (flat type) (24 core) (CN101) FFC holder two claws 5 Solder the short-land.
  • Page 10: Damp Board, Main Board

    HCD-SH2000 Ver. 1.1 2-8. DAMP BOARD, MAIN BOARD 1 two screws (+BVTP 3 x 10) 2 bracket tunnel 3 three screws 4 heat sink DAMP (+BVTT 3 x 12 (S)) 5 six screws (+BVTP 3 x 10) 8 DAMP board...
  • Page 11: Test Mode

    HCD-SH2000 SECTION 3 TEST MODE 4. When the [MASTER VOLUME] knob is turned clockwise PANEL TEST MODE even slightly, the sound volume increases to its maximum and This mode is used to check the fl uorescent indicator tube, LEDs, a message “VOLUME MAX” appears on the fluorescent keys, [MASTER VOLUME] jog, model, destination and software indicator tube.
  • Page 12 HCD-SH2000 DISC THEFT PREVENTION MODE This mode let prevent disc to be ejected. When this mode is activated, the disc will not eject when [EJECT] button is pressed. The message “LOCKED” will be displayed on the fl uorescent indicator tube. This mode only applied when there is disc.
  • Page 13: Electrical Check

    HCD-SH2000 SECTION 4 ELECTRICAL CHECK TUNER SECTION 0 dB = 1 V FM AUTO STOP CHECK signal generator – Procedure: 1. Turn the power on. 2. Input the following signal from Signal Generator to FM antenna input directly. Carrier frequency : A = 87.5 MHz, B = 98 MHz, C = 108 MHz...
  • Page 14: Diagrams

    HCD-SH2000 SECTION 5 DIAGRAMS • Circuit Boards Location DAMP board MS-214 board TUNER MAIN board DMB21 board SWITCHING REGULATOR DISPLAY board BUTTON board MIC board BUTTON LED board VOLUME LED board USB board VOLUME board AUDIO-IN board...
  • Page 15: Block Diagram - Rs Servo, Usb Section

    HCD-SH2000 5-1. BLOCK DIAGRAM – RS SERVO, USB Section – ASYNCHRONOUS SAMPLE MULTIPLEXER D/A CONVERTER RATE CONVERTER IC4608 IC4607 IC4605 IC4602 L-OUT (Page 16) GPIO SDIN SDOUT SDIN1 SDOUT1 2 DATA VOUT L SCLKOUT2 LRCKO BCKI 1 BCK SCLKOUT1 RF_IP...
  • Page 16: Block Diagram - Main Section

    HCD-SH2000 5-2. BLOCK DIAGRAM – MAIN Section – IC1300 MIC AMP J1300 MIC IN INPUT SELECTOR, RV1300 ELECTRICAL VOLUME MIC LEVEL IC500 MIN MAX L-OUT (Page 15) INGAIN OUTL IC501 OP AMP (Page 17) OUTL L-OUT (Page 15) GAME_L SW OUT...
  • Page 17: Block Diagram - Amp Section

    HCD-SH2000 5-3. BLOCK DIAGRAM – AMP Section – AMPLIFIER CONTROLLER +53V IC1406 AMPLIFIER DIGITAL AUDIO MOSFET IC502 Q1422 TB1400 INPUT+ OUTPUT INPUT+ OUTPUT INA- AOUT BUFFER (Page 16) CEC DATA SWITCH IC1410 DIGITAL AUDIO MOSFET RESONANCE DETECT DC PROTECTION Q1412...
  • Page 18: Block Diagram - Panel, Power Supply Section

    HCD-SH2000 5-4. BLOCK DIAGRAM – PANEL, POWER SUPPLY Section – FLUORESCENT INDICATOR TUBE DRIVER IC901 FL9001 FLUORESCENT LED +13.5V INDICATOR FL-DRIVER-CLK TUBE LED +13.5V FL-DRIVER-DATA /FL-DRIVER-CS GRIDS 1-16 DC-DC CONVERTER GR16 TD FL SWITCHING TRANSFOMER T900 Q205, Q204 TUBE SYSTEM CONTROLLER...
  • Page 19 HCD-SH2000 Ver. 1.1 • Note for Printed Wiring Boards and Schematic Diagrams Note on Printed Wiring Board: Note on Schematic Diagram: • X : parts extracted from the component side. • All capacitors are in μF unless otherwise noted. (p: pF) •...
  • Page 20: Main Board (Component Side) (Suffi X 11)

    HCD-SH2000 5-5. PRINTED WIRING BOARDS – MAIN BOARD (Component Side) (Suffi x-11) – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. MAIN BOARD (Component side) DMB21 DMB21 DMB21 DMB21 BOARD BOARD BOARD BOARD CN4604 CN602...
  • Page 21: Main Board (Conductor Side) (Suffi X 11)

    HCD-SH2000 5-6. PRINTED WIRING BOARDS – MAIN BOARD (Conductor Side) (Suffi x-11) – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. MAIN BOARD (Conductor side) 1-883-863- (11) Note: Refer to the servicing notes “MAIN BOARD DISCRIMINATION”...
  • Page 22: Main Board (Component Side) (Suffi X 12)

    HCD-SH2000 5-7. PRINTED WIRING BOARDS – MAIN BOARD (Component Side) (Suffi x-12) – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. MAIN BOARD (Component side) DMB21 DMB21 DMB21 DMB21 BOARD BOARD BOARD BOARD CN4604 CN602...
  • Page 23: Main Board (Conductor Side) (Suffi X 12)

    HCD-SH2000 5-8. PRINTED WIRING BOARDS – MAIN BOARD (Conductor Side) (Suffi x-12) – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. MAIN BOARD (Conductor side) (12) 1-883-863- Note: Refer to the servicing notes “MAIN BOARD DISCRIMINATION”...
  • Page 24: Schematic Diagram - Main Board (1/4) (Suffi X 11)

    HCD-SH2000 Ver. 1.1 5-9. SCHEMATIC DIAGRAM – MAIN BOARD (1/4) (Suffi x 11) – • See page 53 for Waveforms. • See page 61 for IC Pin Function Descriptions. MAIN BOARD (1/4) MAIN BOARD (4/4) (Page 27) C162 C163 MIC-DATA-IN...
  • Page 25: Schematic Diagram - Main Board (2/4) (Suffi X 11)

    HCD-SH2000 5-10. SCHEMATIC DIAGRAM – MAIN BOARD (2/4) (Suffi x 11) – • See page 53 for Waveforms. • See page 54 for IC Block Diagrams. MAIN BOARD (2/4) MAIN BOARD (1/4) (Page 24) MAIN BOARD (3/4) R127 (Page 26)
  • Page 26: Schematic Diagram - Main Board (3/4) (Suffi X 11)

    HCD-SH2000 5-11. SCHEMATIC DIAGRAM – MAIN BOARD (3/4) (Suffi x 11) – • See page 54 for IC Block Diagrams. CN102 MAIN BOARD (3/4) +13V JL520 C231 +13V +13V JL521 SW-L-CH Q200 DMB21 RESET AGND RT1N141C-TP-1 BOARD JL522 SW-R-CH (1/4)
  • Page 27: Schematic Diagram - Main Board (4/4) (Suffi X 11)

    HCD-SH2000 5-12. SCHEMATIC DIAGRAM – MAIN BOARD (4/4) (Suffi x 11) – • See page 54 for IC Block Diagrams. MAIN BOARD (4/4) VOLUME CONTROL R542 Q528 R628 2SC4154TP-1EF R620 R857 MAIN R856 BOARD R626 R519 R518 (3/4) R854 2.7k 2.7k...
  • Page 28: Schematic Diagram - Main Board (1/4) (Suffi X 12)

    HCD-SH2000 Ver. 1.1 5-13. SCHEMATIC DIAGRAM – MAIN BOARD (1/4) (Suffi x 12) – • See page 53 for Waveforms. • See page 61 for IC Pin Function Descriptions. MAIN BOARD (1/4) MAIN BOARD (4/4) (Page 31) C162 C163 MIC-DATA-IN...
  • Page 29: Schematic Diagram - Main Board (2/4) (Suffi X 12)

    HCD-SH2000 5-14. SCHEMATIC DIAGRAM – MAIN BOARD (2/4) (Suffi x 12) – • See page 53 for Waveforms. • See page 54 for IC Block Diagrams. MAIN BOARD (2/4) MAIN BOARD (1/4) (Page 28) MAIN BOARD (3/4) R127 (Page 30)
  • Page 30: Schematic Diagram - Main Board (3/4) (Suffi X 12)

    HCD-SH2000 5-15. SCHEMATIC DIAGRAM – MAIN BOARD (3/4) (Suffi x 12) – • See page 54 for IC Block Diagrams. MAIN BOARD (3/4) +13V JL520 C231 +13V +13V JL521 SW-L-CH Q200 DMB21 RESET AGND RT1N141C-TP-1 BOARD JL522 SW-R-CH (1/4) D231...
  • Page 31: Schematic Diagram - Main Board (4/4) (Suffi X 12)

    HCD-SH2000 5-16. SCHEMATIC DIAGRAM – MAIN BOARD (4/4) (Suffi x 12) – • See page 54 for IC Block Diagrams. MAIN BOARD (4/4) VOLUME CONTROL R542 Q528 R628 2SC4154TP-1EF R620 R857 MAIN BOARD R856 R626 R519 (3/4) R518 R854 2.7k 2.7k...
  • Page 32: Dmb21 Board (Component Side)

    HCD-SH2000 5-17. PRINTED WIRING BOARDS – DMB21 BOARD (Component Side) – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. DMB21 BOARD (Component side) ET004 ET002 C620 CN105 (CHASSIS) (CHASSIS) C623 R1110 IC4608 C4631 R521 R4845...
  • Page 33: Dmb21 Board (Conductor Side)

    HCD-SH2000 5-18. PRINTED WIRING BOARDS – DMB21 BOARD (Conductor Side) – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. DMB21 BOARD (Conductor side) R1280 IC4607 R4874 D005 C197 R4851 R4602 R4858 R4859 R1290 R1178 R4606...
  • Page 34: Schematic Diagram - Dmb21 Board (1/3)

    HCD-SH2000 5-19. SCHEMATIC DIAGRAM – DMB21 BOARD (1/3) – • See page 53 for Waveforms. • See page 54 for IC Block Diagrams. DMB21 BOARD (1/3) R4837 CN602 R IN VINR VREF JL001 R601 R611 R605 C4608 C4606 AVDD5V R4838...
  • Page 35: Schematic Diagram - Dmb21 Board (2/3)

    HCD-SH2000 Ver. 1.1 5-20. SCHEMATIC DIAGRAM – DMB21 BOARD (2/3) – • See page 53 for Waveforms. • See page 54 for IC Block Diagrams. • See page 61 for IC Pin Function Descriptions. DMB21 BOARD (2/3) ASDATA0 ALRCK IC B/D...
  • Page 36: Schematic Diagram - Dmb21 Board (3/3)

    HCD-SH2000 5-21. SCHEMATIC DIAGRAM – DMB21 BOARD (3/3) – • See page 54 for IC Block Diagrams. DMB21 BOARD (3/3) DVDD3.3V DVDD5V R234 CL213 VREFO IOPMON DMB21 REG02 R232 REG02 BOARD R231 REG01 (2/3) REG01 FCS- (Page 35) FCS- FCS-...
  • Page 37: Damp Board (Component Side)

    HCD-SH2000 Ver. 1.1 5-22. PRINTED WIRING BOARDS – DAMP BOARD (Component Side) – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. DAMP BOARD (Component side) LOW SPEAKER HIGH SPEAKER PE A E SE 4 I PEDANCE SE 4...
  • Page 38: Damp Board (Conductor Side)

    HCD-SH2000 5-23. PRINTED WIRING BOARDS – DAMP BOARD (Conductor Side) – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. DAMP BOARD (Conductor side) JL1490 JL1489 C1664 JL1480 JL1494 JL1495 JL1471 JL1491 JL1488 C1586 JL1493 JL1472...
  • Page 39: Schematic Diagram - Damp Board (1/4)

    HCD-SH2000 Ver. 1.1 5-24. SCHEMATIC DIAGRAM – DAMP BOARD (1/4) – DAMP BOARD (1/4) R1813 CN1400 C1414 JL1431 R1442 JL1449 AGND C1463 C1459 JL1400 R1441 JL1447 R1450 Rch-Input 100k JL1401 R1461 AGND R1409 JL1402 18.1 100k Lch-Input JL1403 AGND JL1404...
  • Page 40: Schematic Diagram - Damp Board (2/4)

    HCD-SH2000 5-25. SCHEMATIC DIAGRAM – DAMP BOARD (2/4) – • See page 54 for IC Block Diagrams. DAMP BOARD (2/4) DAMP BOARD DAMP (3/4) BOARD (Page 41) (4/4) (Page 42) -52.8 -52.8 -52.8 -52.8 -43.2 -43.2 -42.9 R1562 R1565 R1563 R1564 4.7k...
  • Page 41: Schematic Diagram - Damp Board (3/4)

    HCD-SH2000 Ver. 1.1 5-26. SCHEMATIC DIAGRAM – DAMP BOARD (3/4) – DAMP BOARD (3/4) SAF, EA E2, E51, MX, MY Q1426 SWITCH R1582 C1556 2SC3052EF-T1-LEF 100k Q1454 DAMP DC PROTECTION D1452 2SC3052EF-T1-LEF BOARD 13.3 13.3 R1583 R1595 DA2J10100L ET1400 (2/4)
  • Page 42: Schematic Diagram - Damp Board (4/4)

    HCD-SH2000 5-27. SCHEMATIC DIAGRAM – DAMP BOARD (4/4) – • See page 54 for IC Block Diagrams. DAMP BOARD (4/4) Q1407 TRANSISTOR SWITCH RT3T11M-TP-1 /AMP-RESET Q1460 C1486 /AMP-OTW SD-FAST RT1P141C-TP-1 /AMP-SD DAMP 5.2 -5.1 IC B/D DAMP BOARD -5.2 BOARD...
  • Page 43: Printed Wiring Boards - Display Board

    HCD-SH2000 Ver. 1.1 5-28. PRINTED WIRING BOARDS – DISPLAY BOARD – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. DISPLAY BOARD IC982 R916 Q904 C901 IC901 R905 JL908 C907 R901 Q900 JR905 C929 JL912 JL914...
  • Page 44: Schematic Diagram - Display Board

    HCD-SH2000 5-29. SCHEMATIC DIAGRAM – DISPLAY BOARD – • See page 54 for IC Block Diagrams. DISPLAY BOARD FL901 FLUORESCENT INDICATOR TUBE JL902 R922 R919 D902 R918 DZ2J068M0L IC982 REMOTE CONTROL C958 SIGNAL RECEIVER IC982 PNA4823M03S0 SWITCHING Q904 C957 2SC3052EF-T1-LEF 0.01...
  • Page 45: Printed Wiring Boards - Volume Board

    HCD-SH2000 Ver. 1.1 5-30. PRINTED WIRING BOARDS – VOLUME BOARD – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. MAIN BOARD VOLUME BOARD CN105 (Page 20) (Suffix 11) (Page 22) (Suffix 12) S1013 EJECT JL1097...
  • Page 46: Schematic Diagram - Volume Board

    HCD-SH2000 5-31. SCHEMATIC DIAGRAM – VOLUME BOARD – VOLUME BOARD CN1000 LED+13.5V JL1022 DGND JL1021 JL1020 IC1000 LED GND JL1019 LED DRIVE FL-DRIVER-CLK IC1000 JL1018 R8A66166SP FL-DRIVER-DATA JL1017 JL1042 JL1065 FL-DRIVER-CS JL1016 E+3.3V JL1043 JL1066 JL1015 S1000 C1000 +3.3V 1000p...
  • Page 47: Printed Wiring Boards - Button, Usb Board

    HCD-SH2000 Ver. 1.1 5-32. PRINTED WIRING BOARDS – BUTTON, USB BOARD – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. USB BOARD MAIN BUTTON BOARD BOARD CN300 (Page 20) (Suffix 11) (Page 22) (Suffix 12)
  • Page 48: Schematic Diagram - Button, Usb Board

    HCD-SH2000 5-33. SCHEMATIC DIAGRAM – BUTTON, USB BOARD – USB BOARD CN1150 JL1152 JL1153 PLAY D1150 1L0352B13F0MIT02 R1150 C1151 C1159 JL1150 NO1152 6.3V JL1157 LED13.5V D1156 D1158 JL1158 MC2840-T112-1 MC2840-T112-1 USBA-LED-BLUE JL1159 USBB-LED-RED JL1160 USBB-LED-BLUE JL1161 D1154 JL1156 R1152 MAIN...
  • Page 49: Printed Wiring Boards - Volume Led, Botton Led And Tuner Board

    HCD-SH2000 Ver. 1.1 5-34. PRINTED WIRING BOARDS – VOLUME LED, BUTTON LED AND TUNER BOARD – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. TUNER BOARD (Component side) TUNER BOARD (Conductor side) ANTENNA FM/AM CN1602...
  • Page 50: Schematic Diagram - Volume Led, Botton Led And Tuner Board

    HCD-SH2000 Ver. 1.1 5-35. SCHEMATIC DIAGRAM – VOLUME LED, BUTTON LED AND TUNER BOARD – • See page 53 for Waveforms. • See page 54 for IC Block Diagrams. TUNER BOARD C1615 C1612 C1616 0.47 L1603 0.47 0.47 IC1601 CN1601 +3.3 REGULATOR...
  • Page 51: Printed Wiring Boards - Audio-In Board

    HCD-SH2000 Ver. 1.1 • : Uses unleaded solder. 5-36. PRINTED WIRING BOARDS – AUDIO-IN BOARD – • See page 14 for Circuit Boards Location. 5-37. SCHEMATIC DIAGRAM – AUDIO-IN BOARD – AUDIO-IN BOARD AUDIO-IN BOARD J1200 R1204 NO1200 C1200 1-883-868-...
  • Page 52: Printed Wiring Boards - Mic Board

    HCD-SH2000 Ver. 1.1 5-38. PRINTED WIRING BOARDS – MIC BOARD – • See page 14 for Circuit Boards Location. • : Uses unleaded solder. MIC BOARD MIC IN RV1300 MIC LEVEL MIN MAX JL1304 R1302 JL1320 JL1319 R1304 JL1305 BUTTON...
  • Page 53 HCD-SH2000 • Waveforms – MAIN Board – – DMB21 Board – IC101 9 (XTALI) IC100 qa (XC-OUT) 98.7 mVp-p 133.3 mVp-p 87.41 kHz 26.99 MHz 125 mV/DIV, 37 nsec/DIV 34 mV/DIV, 30 ssec/DIV IC101 <zxn (XTALI) IC100 qd (X-OUT) 290 mVp-p Approx.
  • Page 54 HCD-SH2000 • IC Block Diagrams IC101 S-80829CNNB-B8OT2G (MAIN BOARD (3/4)) OUT 1 VDD 2 – VREF IC500 R2A15216FP (MAIN BOARD (4/4)) REFERENCE DVD/SAT-R DVD/SAT-L 6 INPUT 6 INPUT SELECTOR SELECTOR ST-R ST-L (R-CH) (L-CH) GAME IN-R GAME IN-L GAME_R GAME_L...
  • Page 55 HCD-SH2000 IC111 MM1661JHBE (DMB21 BOARD (2/3)) BIAS 7 NC CURRENT THERMAL DRIVER LIMITTER SHUTDOWN 6 NC REFERENCE 5 CONT IC201 FAN8036L (DMB21 BOARD (3/3)) (GND) REG VCC IN1- DO1- OUT1 DO2+ DO2- IN2+ IN2- PGND1 REG VCC REG VCC OUT2...
  • Page 56 HCD-SH2000 IC4601 PCM1808PWR (DMB21 BOARD (1/3)) LRCK Serial Interface Mode/ MOD0 Format MOD1 Control Clock SCKI Timing Control x1/64 Decimation Filter with High Pass Filter DGND Delta Sigma Delta Sigma Modulator Modulator DVDD Power Supply AVCC AGND Antialias AIN_L Reference...
  • Page 57 HCD-SH2000 IC4602 PCM1753DBQR (DMB21 BOARD (1/3)) SYSTEM SYSTEM CLOCK CLOCK MANAGER ML (MS) AUDIO SERIAL SERIAL CONTROL DATA PORT PORT MD (MDI) LRCK DGND POWER 4x/8x OVERSAMPLING DIGITAL SUPPLY FILTER & FUNCTION CONTROL VCC (5V) ZERO ENHANCED MULTILEVEL ZEROR DETECT...
  • Page 58 HCD-SH2000 IC4608 TC7WH157FK (DMB21 BOARD (1/3)) 11 7 11 6 SELECT EN G GND 4 IC901 PT6324-LQ (DISPLAY BOARD) SG1/KS1 SG2/KS2 SG3/KS3 Control SG4/KS4 DOUT SG5/KS5 SG6/KS6 Serial Data SG7/KS7 Interface SG8/KS8 Display Memory SG9/KS9 CLK 1 SG10/KS10 SG11/KS11 SG12/KS12...
  • Page 59 HCD-SH2000 IC1406, IC1407, IC1408, IC1409 IRS2092STRPBF (DAMP BOARD (2/4)) FLOATING INPUT DETECT CLICK NOISE ELLIMINATION HIGH SIDE VAA+VSS COMP IN- 3 PWM MODULATOR LEVEL SHIFT COMP 4 FLOATING HIGH SIDE LEVEL LEVEL SHIFT SHIFT 5V REG DETECT DETECT DEAD TIME...
  • Page 60 HCD-SH2000 IC1602 RS5B800-0002E2 (TUNER BOARD) IISD IISD VDDRF FM Antenna Digital Signal Process LOUT Filter Digital Stereo FRF1 Mixer Demodulator Decoder FM LNA ROUT Digital Demodulator Decoder LRCK GNDRF LRCK / LOUT Image Station BCLK LRCK Control Detector Generator IISD...
  • Page 61 HCD-SH2000 • IC Pin Function Descriptions MAIN BOARD (1/4) IC100 R5F3650KBDFA (SYSTEM CONTROL) Pin No. Pin Name Description FL-DATA Serial data output signal to FL Driver, PT6324 FL-CLK Serial data clock signal to FL Driver, PT6324 LED-DRIVER-LATCH Latch Signal to LED Driver, R8A66166SP...
  • Page 62 HCD-SH2000 Pin No. Pin Name Description SPK-L-LED-RED Speaker Left RED LED Control Pin. “H”: LED on SPK-L-LED-BLUE Speaker Left BLUE LED Control Pin. “H”: LED on SPK-R-LED-RED Speaker RIGHT RED LED Control Pin. “H”: LED on SPK-R-LED-BLUE Speaker RIGHT BLUE LED Control Pin. “H”: LED on...
  • Page 63 HCD-SH2000 DMB21 BOARD (2/3) IC101 CXD9968R (LE) Pin No. Pin Name Description RF_A RF main beam (C) input from the optical pick-up block RF_B RF main beam (B) input from the optical pick-up block RF_C RF main beam (A) input from the optical pick-up block...
  • Page 64 HCD-SH2000 Pin No. Pin Name Description 69 to 74 RA9 to RA4 Address signal output to the SD-RAM RWE# Write enable signal output to the SD-RAM CAS# Column address strobe signal output to the SD-RAM RAS# Row address strobe signal output to the SD-RAM...
  • Page 65: Exploded Views

    HCD-SH2000 SECTION 6 Ver. 1.1 EXPLODED VIEWS Note: • The mechanical parts with no reference • Abbreviation The components identifi ed by mark 0 number in the exploded views are not sup- : 120 V AC area in E model...
  • Page 66: Front Panel Section (1)

    HCD-SH2000 6-2. FRONT PANEL SECTION (1) not supplied (DISPLAY board) not supplied not supplied not supplied FL901 not supplied not supplied (Button board) (BUTTON board) not supplied (VOLUME board) not supplied (MIC board) not supplied (AUDIO-IN board) not supplied (VOLUME LED board)
  • Page 67: Back Panel Section

    HCD-SH2000 6-3. BACK PANEL SECTION M891 not supplied M891 not supplied not supplied (TUNER board) Ref. No. Part No. Description Remark 4-275-644-01 COVER, FAN 0 M891 1-855-006-11 FAN, DC 7-685-647-71 SCREW +BVTP 3X10 TYPE2 IT-3 7-685-646-71 SCREW +BVTP 3X8 TYPE2 IT-3...
  • Page 68: Chassis Section

    HCD-SH2000 Ver. 1.1 6-4. CHASSIS SECTION not supplied CDM section not supplied (SAF, EA) not supplied not supplied not supplied not supplied not supplied (SAF, EA) not supplied not supplied not supplied not supplied not supplied not supplied not supplied Note: If wire (fl...
  • Page 69: Cdm Section

    HCD-SH2000 6-5. CDM SECTION not supplied not supplied (MS-214 board) (including MS-214 board) not supplied sled motor (including sled motor, spindle motor) spindle motor not supplied not supplied not supplied not supplied not supplied Note: If wire (fl at type) is replaced, install it after bending it in the same form as that before replacement.
  • Page 70: Electrical Parts List

    HCD-SH2000 SECTION 7 Ver. 1.1 AUDIO-IN BUTTON ELECTRICAL PARTS LIST BUTTON LED • Items marked “*” are not stocked since The components identifi ed by mark 0 Note: they are seldom required for routine ser- or dotted line with mark 0 are critical for •...
  • Page 71 HCD-SH2000 Ver. 1.1 BUTTON LED DAMP Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < RESISTOR > C1483 1-164-933-11 CERAMIC CHIP 220PF C1484 1-164-933-11 CERAMIC CHIP 220PF R1280 1-257-173-91 METAL CHIP 1/3W C1485 1-164-933-11 CERAMIC CHIP 220PF...
  • Page 72 HCD-SH2000 Ver. 1.1 DAMP Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C1543 1-100-623-91 CERAMIC CHIP 0.1uF 100V C1656 1-100-597-91 CERAMIC CHIP 0.1uF C1544 1-100-623-91 CERAMIC CHIP 0.1uF 100V C1665 1-114-754-91 MYLAR 0.01uF 250V C1545 1-100-623-91 CERAMIC CHIP 0.1uF...
  • Page 73 HCD-SH2000 Ver. 1.1 DAMP Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < IC > Q1444 8-729-620-07 TRANSISTOR 2SC3052EF-T1-LEF IC1400 8-759-982-17 IC RC7818FA Q1445 8-729-620-07 TRANSISTOR 2SC3052EF-T1-LEF IC1401 8-759-982-42 IC RC7918FA Q1446 8-729-620-07 TRANSISTOR 2SC3052EF-T1-LEF IC1402...
  • Page 74 HCD-SH2000 Ver. 1.1 DAMP Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R1476 1-216-833-11 METAL CHIP 1/10W R1538 1-218-869-11 METAL CHIP 8.2K 0.5% 1/10W R1477 1-216-833-11 METAL CHIP 1/10W R1539 1-208-695-11 METAL CHIP 3.3K 0.5% 1/16W...
  • Page 75 HCD-SH2000 Ver. 1.1 DAMP DISPLAY Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R1608 1-216-845-11 METAL CHIP 100K 1/10W R1710 1-216-837-11 METAL CHIP 1/10W R1610 1-216-222-00 RES-CHIP 0.5% 1/8W R1711 1-216-847-11 METAL CHIP 150K 1/10W R1611...
  • Page 76 HCD-SH2000 Ver. 1.1 DISPLAY DMB21 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C902 1-114-868-11 CERAMIC CHIP 0.1uF < COIL > C907 1-100-597-91 CERAMIC CHIP 0.1uF C908 1-126-513-11 ELECT 47uF 6.3V L900 1-412-541-41 INDUCTOR 220uH C915...
  • Page 77 HCD-SH2000 Ver. 1.1 DMB21 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C144 1-100-567-81 CERAMIC CHIP 0.01uF C621 1-107-820-81 CERAMIC CHIP 0.1uF C145 1-100-567-81 CERAMIC CHIP 0.01uF C622 1-107-820-81 CERAMIC CHIP 0.1uF C146 1-112-717-91 CERAMIC CHIP 1uF 6.3V...
  • Page 78 HCD-SH2000 Ver. 1.1 DMB21 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < FERRITE BEAD > R155 1-216-295-91 SHORT CHIP R156 1-218-941-81 METAL CHIP 1/16W FB108 1-469-324-21 FERRITE, EMI (SMD) (2012) R204 1-218-954-11 METAL CHIP 1.2K...
  • Page 79 HCD-SH2000 Ver. 1.1 DMB21 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R1192 1-218-990-81 SHORT CHIP R4857 1-218-965-11 METAL CHIP 1/16W R1193 1-218-990-81 SHORT CHIP R4858 1-218-937-11 METAL CHIP 1/16W R1194 1-218-990-81 SHORT CHIP R4859...
  • Page 80 HCD-SH2000 Ver. 1.1 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C237 1-137-765-21 ELECT CHIP 47uF C549 1-100-597-91 CERAMIC CHIP 0.1uF C238 1-100-597-91 CERAMIC CHIP 0.1uF C551 1-100-597-91 CERAMIC CHIP 0.1uF C239 1-100-597-91 CERAMIC CHIP 0.1uF...
  • Page 81 HCD-SH2000 Ver. 1.1 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C777 1-124-779-00 ELECT CHIP 10uF CN102 1-568-673-11 CONNECTOR, BOARD TO BOARD 14P C778 1-124-779-00 ELECT CHIP 10uF CN105 1-784-784-11 CONNECTOR, FFC 23P C780 1-162-919-11...
  • Page 82 HCD-SH2000 Ver. 1.1 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark IC805 8-759-909-71 IC BA4558F R134 1-218-973-11 METAL CHIP 1/16W R135 1-218-941-81 METAL CHIP 1/16W < JACK > R136 1-218-941-81 METAL CHIP 1/16W J500 1-794-981-11...
  • Page 83 HCD-SH2000 Ver. 1.1 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R290 1-218-990-81 SHORT CHIP 0 (MY) R675 1-218-959-11 METAL CHIP 3.3K 1/16W R294 1-218-967-11 METAL CHIP 1/16W R676 1-216-833-11 METAL CHIP 1/10W R322 1-218-977-11...
  • Page 84 HCD-SH2000 Ver. 1.1 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R817 1-218-990-81 SHORT CHIP C1309 1-100-597-91 CERAMIC CHIP 0.1uF R818 1-218-990-81 SHORT CHIP C1310 1-100-597-91 CERAMIC CHIP 0.1uF R819 1-218-965-11 METAL CHIP 1/16W C1311...
  • Page 85 HCD-SH2000 Ver. 1.1 MS-214 TUNER VOLUME Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R1313 1-216-839-11 METAL CHIP 1/10W < RESISTOR > R1314 1-216-821-11 METAL CHIP 1/10W R1601 1-218-941-81 METAL CHIP 1/16W R1315 1-216-833-11 METAL CHIP...
  • Page 86 HCD-SH2000 Ver. 1.1 VOLUME VOLUME LED Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C1001 1-100-597-91 CERAMIC CHIP 0.1uF R1005 1-216-819-11 METAL CHIP 1/10W C1005 1-124-584-00 ELECT 100uF 6.3V C1007 1-100-597-91 CERAMIC CHIP 0.1uF R1006 1-216-821-11...
  • Page 87 HCD-SH2000 Ver. 1.1 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark MISCELLANEOUS ************** 1-828-944-51 WIRE (FLAT TYPE) (7 CORE) 1-829-021-51 WIRE (FLAT TYPE) (23 CORE) 1-828-328-51 WIRE (FLAT TYPE) (13 CORE) 1-474-315-11 SWITCHING REGULATOR 1-837-344-11 CORD, POWER SUPPLY (E2, E51, MX)
  • Page 88 HCD-SH2000 REVISION HISTORY Checking the version allows you to jump to the revised page. Also, clicking the version at the top of the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 2011.06 2011.09...

This manual is also suitable for:

E2E51EaMySafMx

Table of Contents
