WASHER SAFETY .............................................................1
INSTALLATION REQUIREMENTS ....................................2
Tools and Parts .................................................................... 2
Location Requirements ...................................................... 3
Drain System ....................................................................... 4
Electrical Requirements ..................................................... 4
INSTALLATION INSTRUCTIONS ......................................5
Remove Shipping Base and Packing Ring ........................ 5
Connect Drain Hose ............................................................ 5
Connect Inlet Hoses ............................................................ 6
Level Washer ....................................................................... 7
COMPLETE INSTALLATION CHECKLIST .......................8
INSTALLATION NOTES
_________________________________
Date of purchase:
_______________________________
Date of installation:
________________________________________
Installer:
___________________________________
Model number:
___________________________________
Serial number:
W10410358B
W10410359B-SP
Washer Installation Instructions
Instructions d'installation de la laveuse
Para una versión de estas instrucciones en español, visite www.whirlpool.com

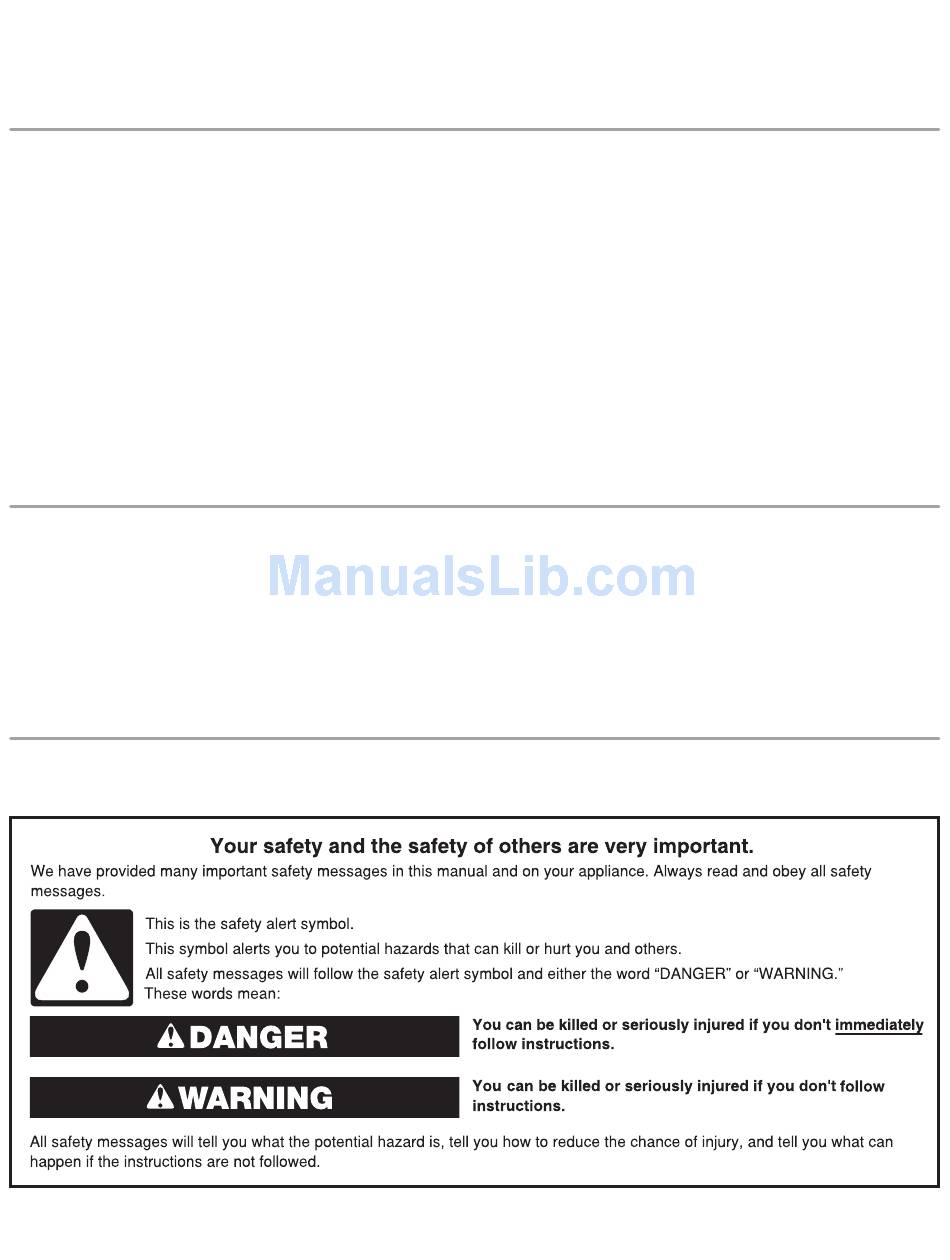

WASHER SAFETY
Table des matières
SÉCURITÉ DE LA LAVEUSE .............................................9
EXIGENCES D'INSTALLATION .......................................10
Outillage et pièces ............................................................. 10
Exigences d'emplacement ................................................ 11
Système de vidange .......................................................... 11
Spécifications électriques ................................................. 12
INSTRUCTIONS D'INSTALLATION .................................12
et de l'emballage en anneau ............................................. 13
Raccordement du tuyau de vidange................................. 13
Raccordement des tuyaux d'alimentation ....................... 14
Mise à niveau de la laveuse ............................................... 15
POUR INSTALLATION TERMINÉE ..................................16
NOTES CONCERNANT L'INSTALLATION
_____________________________________
Date d'achat :
________________________________
Date d'installation :
______________________________________
Installateur :
________________________________
Numéro du modèle :
__________________________________
Numéro de série :
Advertisement
Table of Contents

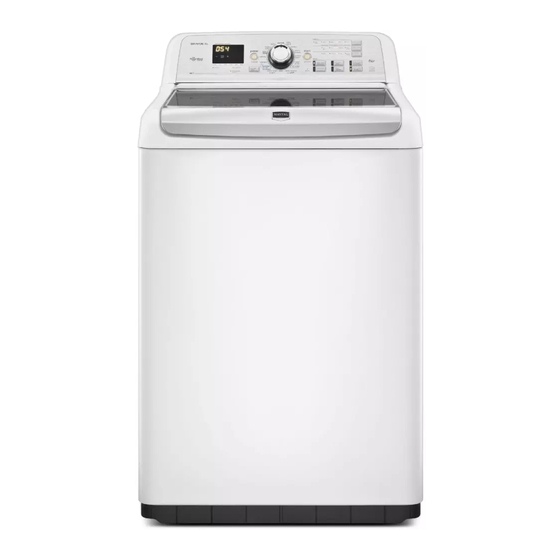

Related Manuals for Maytag MVWB880BW
Summary of Contents for Maytag MVWB880BW
-
Page 1: Table Of Contents
Washer Installation Instructions Instructions d’installation de la laveuse Para una versión de estas instrucciones en español, visite www.whirlpool.com Table of Contents Table des matières WASHER SAFETY .............1 SÉCURITÉ DE LA LAVEUSE ..........9 INSTALLATION REQUIREMENTS ........2 EXIGENCES D’INSTALLATION ........10 Tools and Parts ..............2 Outillage et pièces ............. -
Page 2: Installation Requirements
INSTALLATION REQUIREMENTS TOOLS AND PARTS Gather the required tools and parts before starting installation. Parts supplied (located in the washer basket): Tools needed: Cable Tie Pliers that open to 1 " Flashlight (optional) Drain hose form (39.5 mm) Parts needed (Not supplied with washer) 4"... -
Page 3: Location Requirements
LOCATION REQUIREMENTS To order, please refer to the phone number or website on the back page of your “Use and Care Guide.” Select proper location for your washer to improve performance and minimize noise and possible “washer walk.” Install your 8212656RP 10 ft. -
Page 4: Drain System
DRAIN SYSTEM ELECTRICAL REQUIREMENTS Drain system can be installed using a floor drain, wall standpipe, floor standpipe, or laundry tub. Select method you need. Floor standpipe drain system 39" (990 mm) " (114 mm) Minimum diameter for a standpipe drain: 2" (51 mm). Minimum carry-away capacity: 17 gal. -
Page 5: Installation Instructions
REMOVE SHIPPING BASE AND PACKING RING Remove shipping base and packing ring Place cardboard supports from shipping carton on floor behind washer for support. Secure the lid with tape. Using two or more people, tip the washer onto its back and place on cardboard supports. -
Page 6: Connect Inlet Hoses
CONNECT INLET HOSES Connect drain hose form Insert new flat washers A. Coupling B. Washer IMPORTANT: To avoid leaks, check that your water inlet hoses have flat washers at both ends. Washer must be connected to water faucets with new inlet hoses with flat For a laundry tub or standpipe drain, connect the drain hose washers (not provided). -
Page 7: Level Washer
LEVEL WASHER Connect inlet hoses to washer IMPORTANT: Leveling your washer properly reduces excess noise and vibration. Move washer to final location Attach hot water hose to hot water inlet valve. Screw coupling by hand until it is snug. Use pliers to tighten couplings an additional two-thirds turn. -
Page 8: Complete Installation Checklist
Plug into a grounded Adjust leveling feet 3-prong outlet Jam nut If washer is not level, use a 9/16" or 14 mm open-end or COMPLETE INSTALLATION adjustable wrench to turn jam nuts clockwise on feet until they CHECKLIST are about 1/2" (13 mm) from the washer cabinet. Then turn the leveling foot clockwise to lower the washer or counterclockwise Check electrical requirements. -
Page 9: Sécurité De La Laveuse
SÉCURITÉ DE LA LAVEUSE... -
Page 10: Exigences D'installation
EXIGENCES D’INSTALLATION OUTILLAGE ET PIÈCES Pour commander, consulter les numéros d’appel sans frais figurant sur la couverture arrière des “Instructions d’utilisation” Rassembler les outils et composants nécessaires avant de la laveuse. d’entreprendre l’installation. 8212656RP Tuyau d’arrivée d’eau de 10 pi (3 m), EPDM ■... -
Page 11: Exigences D'emplacement
SYSTÈME DE VIDANGE EXIGENCES D’EMPLACEMENT Le système de vidange de la laveuse peut être installé à Le choix d’un emplacement approprié pour la laveuse l’aide d’un conduit d’évacuation au plancher, un tuyau de en améliore le rendement et réduit au minimum le bruit rejet à... -
Page 12: Spécifications Électriques
SPÉCIFICATIONS ÉLECTRIQUES Une alimentation de 120 volts, 60 Hz, CA seulement, ■ de 15 ou 20 ampères, protégée par un fusible est requise. On recommande d’utiliser un fusible ou un disjoncteur temporisé ainsi qu’un circuit distinct pour cette laveuse. Cette laveuse comporte un cordon d’alimentation électrique ■... -
Page 13: Retrait De La Base D'expédition Et De L'emballage En Anneau
RETRAIT DE LA BASE Raccordement de la bride D’EXPÉDITION ET DE de retenue pour tuyau de vidange L’EMBALLAGE EN ANNEAU Retrait de la base d’expédition et de l’emballage en anneau Pour un système d’évacuation par l’évier de buanderie ou le tuyau rigide de rejet à... -
Page 14: Raccordement Des Tuyaux D'alimentation
RACCORDEMENT DES TUYAUX Purger les canalisations d’eau D’ALIMENTATION Insérer les rondelles plates neuves A. Raccord B. Rondelle Faire couler de l’eau dans les tuyaux de l’évier de buanderie, le tuyau rigide de rejet à l’égout ou le seau pendant quelques IMPORTANT : secondes pour éviter toute obstruction. -
Page 15: Mise À Niveau De La Laveuse
Vérifier le bon aplomb Vérifier l’absence de fuites de la laveuse Placer le niveau à cet endroit Ouvrir les deux robinets pour vérifier l’absence de fuite au niveau du robinet et du raccordement des rondelles. Une petite quantité d’eau peut entrer dans la laveuse. Vous effectuerez une vidange lors d’une étape ultérieure. -
Page 16: Liste De Vérification Pour Installation Terminée
LISTE DE VÉRIFICATION POUR Serrer les pieds de nivellement INSTALLATION TERMINÉE Consulter les spécifications électriques. S’assurer de ■ disposer d’une source d’électricité appropriée, et d’une liaison à la terre conforme à la méthode recommandée. Voir “Spécifications électriques”. Vérifier que toutes les pièces sont maintenant installées. ■...
