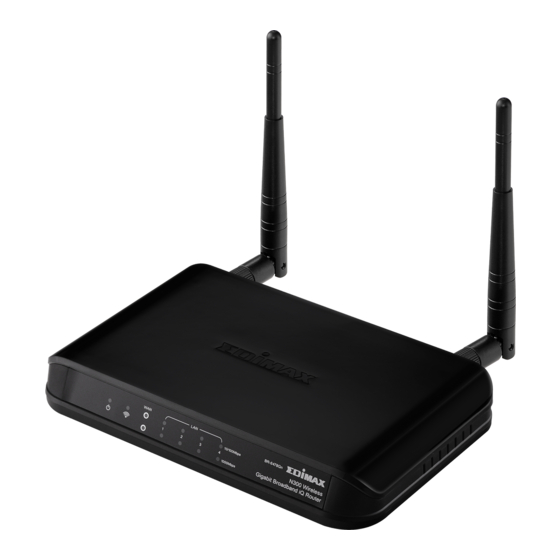

Edimax BR-6478Gn User Manual

Edimax BR-6478Gn User Manual

N300 gigabit broadband iq router
Hide thumbs Also See for BR-6478Gn:
Table of Contents

Advertisement

Quick Links

Download this manual

BR-6478Gn
User Manual
03-2012 / v1.0


Advertisement

Table of Contents
loading

Related Manuals for Edimax BR-6478Gn

Summary of Contents for Edimax BR-6478Gn

  • Page 1   BR-6478Gn User Manual 03-2012 / v1.0  ...
  • Page 2     COPYRIGHT    Copyright © Edimax Technology Co., Ltd. all rights reserved. No part of this publication may  be reproduced, transmitted, transcribed, stored in a retrieval system, or translated into any  language or computer language, in any form or by any means, electronic, mechanical,  magnetic, optical, chemical, manual or otherwise, without the prior written permission  from Edimax Technology Co., Ltd.    Edimax Technology Co., Ltd. makes no representations or warranties, either expressed or  implied, with respect to the contents hereof and specifically disclaims any warranties,  merchantability, or fitness for any particular purpose. Any software described in this  manual is sold or licensed as is. Should the programs prove defective following their  purchase, the buyer (and not this company, its distributor, or its dealer) assumes the entire  cost of all necessary servicing, repair, and any incidental or consequential damages  resulting from any defect in the software. Edimax Technology Co., Ltd. reserves the right to  revise this publication and to make changes from time to time in the contents hereof  without the obligation to notify any person of such revision or changes.    The product you have purchased and the setup screen may appear slightly different from  those shown in this QIG. For more information about this product, please refer to the user  manual on the CD‐ROM. The software and specifications are subject to change without  notice. Please visit our website www.edimax.com for updates. All brand and product names  mentioned in this manual are trademarks and/or registered trademarks of their respective  holders.    Notice According to GNU General Public License Version 2  This product includes software that is subject to the GNU General Public License version 2.  The program is free software and distributed without any warranty of the author. We offer,  valid for at least three years, to give you, for a charge no more than the costs of physically  performing source distribution, a complete machine‐readable copy of the corresponding  source code.    The GNU GPL and GNU LGPL software codes used in Edimax products are distributed  without any warranty and are subject to the copyrights of their respective authors. The  firmware files for this product can be found under the “Download” page at the Edimax  website (www.edimax.com).    1 ...

  • Page 3: Table Of Contents

    CONTENTS    CHAPTER I: PRODUCT INFORMATION .......................  4   1‐1 Package Contents ..........................  4   1‐2 Getting Familiar with Your New Wireless Broadband Router  .............  4   CHAPTER II: SYSTEM AND NETWORK SETUP .....................  6   2‐1 Establishing a Network Connection  .....................  6   2‐2 Setting Client Computers to Obtain IP Addresses Automatically  ............  7   2‐2‐1 Windows 95/98/Me IP Address Setup ..................  7   2‐2‐2 Windows 2000 IP Address Setup  ....................  8   2‐2‐3 Windows XP IP Address Setup  ....................  9   2‐2‐4 Windows Vista IP Address Setup  ....................  1 0  2‐3 Connecting to Broadband Router via Web Browser ................. ...
  • Page 4 3‐4‐2‐3 WPA Pre‐Shared Key ....................  4 9  3‐4‐2‐4 WPA RADIUS  ........................  5 0  3‐4‐3 MAC Address Filtering ......................  5 1  3‐4‐4 WPS (Wi‐Fi Protected Setup) Settings  ..................  5 2  3‐5 Advanced Settings ..........................  5 3  3‐5‐1 QoS ............................  5 4  3‐5‐2 DDNS  ............................  5 6  3‐5‐3 Port Forwarding  ........................  5 8  3‐5‐4 DMZ ............................  5 9  3‐6 NAT ..............................  6 0  3‐6‐1 Virtual Server  ..........................  6 0  3‐6‐2 Special Applications ...

  • Page 5: Chapter I: Product Information

    CHAPTER I: PRODUCT INFORMATION    1‐1 Package Contents    Before you start using this router, please check if there is anything missing in the package,  and contact your dealer to claim the missing item(s):    Broadband router (1 pcs)  Quick installation guide (1 pcs)  3dBi antenna (2 pcs)  CD with multi‐language QIG and user manual (1 pcs)  12V DC power adapter (1 pcs)  Ethernet cable (1 pcs)  Power adapter (1 pcs)  Vertical stand (1 pcs)  Accessory kit (1 pcs)    1‐2 Getting Familiar with Your New Wireless Broadband Router    Front Panel        LED Name  Light Status  Description PWR  On  Router switched on and correctly powered    Off  Router not powered or not correctly powered Wireless  On  Wireless connectivity activated   Off  Wireless connectivity not activated  Flashing  Wireless LAN activity (transferring data)  WAN ...
  • Page 6 Back Panel        Item Name  Description  Antenna  Connects to the supplied antenna(s)  connector(s)  Wi‐Fi on/off  Switches on/off the Wi‐Fi signal  switch  WPS/Reset  Resets the router to factory default settings or starts WPS  Button  function (press this button and hold for 20 seconds to clear all  settings or press this button for 2‐5 seconds to activate WPS  function)  1‐4  Connects to computer or other web devices  (LAN Ports)  WAN Port  Connects to cable/xDSL modems Power  Connects to the supplied power adapter  Connector    5 ...

  • Page 7: Chapter Ii: System And Network Setup

    CHAPTER II: SYSTEM AND NETWORK SETUP    2‐1 Establishing a Network Connection    Please follow the following instructions to build a network connection between your new  broadband router, computers, and other network devices:    1. Connect your xDSL or cable modem to the router’s “WAN” port with an Ethernet  cable.        2. Connect your computer to one of the router’s “LAN” ports with an Ethernet cable.        3. Connect the power adapter to the wall socket, and then connect it to the “12V”  socket on the back panel of the router.    6 ...

  • Page 8: 2-2 Setting Client Computers To Obtain Ip Addresses Automatically

        4. Please check all the LEDs on the front panel. The “PWR” and “WAN” LEDs should be  on. The “LAN” LED should be on if the computer is connected and correctly  powered. If you encounter any problems, please make sure that all your devices  are connected and powered correctly.    2‐2 Setting Client Computers to Obtain IP Addresses Automatically    Before you start configuration procedures, your computer must be able to get an IP address  automatically (set to use dynamic IP addresses). If your computer is set to use a static IP  address, or if you are unsure, please follow the following instructions to configure your  computer to use dynamic IP addresses:    Windows 95/98/Me    (see section 2‐2‐1)  Windows 2000      (see section 2‐2‐2)  Windows XP        (see section 2‐2‐3)  Windows Vista      (see section 2‐2‐4)    2‐2‐1 Windows 95/98/Me IP Address Setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Double‐click the “Network” icon, and the  “Network” window will appear. Select “TCP/IP”, and then click “Properties”.    7 ...

  • Page 9: 2-2-2 Windows 2000 Ip Address Setup

        2. Select “Obtain an IP address from a DHCP server”, then click “OK”.        2‐2‐2 Windows 2000 IP Address Setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Double‐click the “Network and Dial‐up  Connections” icon, and then double‐click “Local Area Connection”. When the  8 ...

  • Page 10: 2-2-3 Windows Xp Ip Address Setup

    “Local Area Connection Properties” window appears, select “Internet Protocol  (TCP/IP)”, and then click “Properties”.        2. Select “Obtain an IP address automatically” and “Obtain DNS server address  automatically”, then click “OK”.        2‐2‐3 Windows XP IP Address Setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Double‐click the “Network and Internet  Connections” icon, click “Network Connections”, then double‐click “Local Area  9 ...

  • Page 11: 2-2-4 Windows Vista Ip Address Setup

    Connection”. When the “Local Area Connection Properties” window appears, click  “Properties”.        2. Select “Obtain an IP address automatically” and “Obtain DNS server address  automatically”, then click “OK”.        2‐2‐4 Windows Vista IP Address Setup    1. Click the “Start” button (it should be located at the lower‐left corner of your  screen), then click “Control Panel”. Click “View Network Status and Tasks”, and  then click “Manage Network Connections”. Right‐click “Local Area Network”, then  10 ...
  • Page 12 select “Properties”. When the “Local Area Connection Properties” window appears,  select “Internet Protocol Version 4 (TCP/IPv4)” and then click “Properties”.        2. Select “Obtain an IP address automatically” and “Obtain DNS server address  automatically”, then click “OK”.        11 ...

  • Page 13: 2-3 Connecting To Broadband Router Via Web Browser

    2‐3 Connecting to Broadband Router via Web Browser    You can access the broadband router’s web‐based configuration interface via any  connected computer with a web browser (Internet Explorer 5.x or above, Firefox, Opera, or  Safari).    1. Please input “192.168.2.1” in the web browser’s address bar and press “Enter”.        2. You should see the following authentication window:        NOTE: If you cannot access the broadband router’s web‐based configuration  interface, the IP address you have inputted may be incorrect. If you have previously  changed the router’s IP address, please input the one you have designated.    3. Please input “admin” in the “Username” field and “1234” in the “Password” field.  Click the “OK” button to enter the web configuration interface.    12 ...
  • Page 14 4. The first page you see after logging in is “Home”. You can see all the current  settings and other system information here.        System    Model  Displays this broadband router’s model name (useful when  you need technical service)  Up Time  Displays the amount of time this router has been switched on  Hardware Version  Displays this broadband router’s hardware version (useful  when you need technical service)  Boot Code  Displays this broadband router’s boot code version (useful  Version  when you need technical service)  Runtime Code  Displays this broadband router’s runtime code version (useful  Version  when you need technical service)    Internet Connection    IP Address Mode  Displays how this broadband router currently obtains IP  addresses  IP Address  Displays the IP address of the WAN connection  Subnet Mask  Displays the subnet mask of the WAN connection  Default Gateway  Displays the IP address of the WAN connection’s default  gateway  MAC Address  Displays the physical address of the WAN port  Primary DNS  Displays the IP address of the first DNS server ...
  • Page 15 Security  Displays the security authentication mode of the access point    LAN Connection    IP Address  Displays the IP address of the LAN connection  Subnet Mask  Displays the subnet mask of the LAN connection  DHCP Server  Displays the status of the internal DHCP server  MAC Address  Displays the physical address of the LAN port    The SSID, the up time, the IP address of the LAN connection, and the runtime code is always  displayed on the top of the webpage.        If this router’s DHCP server function is enabled, please follow the following instructions to  find this router’s IP address:    1. Click the “Start” button, then click “Run”.      14 ...

  • Page 16: 2-4 Using "Iq Setup

      2. Input “cmd”, and then click “OK”.        3. Input “ipconfig”, then press “Enter”. Use the IP address following “Default  Gateway” to access this router’s web‐based configuration interface. Please note  that the IP address you find may be different from this illustrated example.        NOTE: If there is no IP address following “Default Gateway”, or if the address  following “IP Address” begins with “169”, please try the following procedures:    Recheck the cable connection between the computer and the router.  Go to the beginning of this chapter and recheck every step of the setup  procedure.  If both of the above fails, reset the broadband router.    2‐4 Using “iQ Setup”    This broadband router’s “iQ Setup” feature allows you to set up basic parameters in a few  simple steps.    1. Click “Quick Setup” after logging in.  15 ...
  • Page 17       2. The following will appear.        3. Click “Perform iQ Setup” and it will start detecting your Internet service type.        Note: Your computer or iPhone can also use iQ Setup with a Wi‐Fi connection. Please  make sure you have connected to the correct Wi‐Fi network. The router’s default SSID  is “Edimax”.        Dynamic IP    If your Internet connection type is dynamic IP, you will see the following:    16 ...
  • Page 18     Note: For security reasons, Edimax suggests that you set up the wireless security.    If you click “Yes (recommended)”, you will be asked to enter an SSID and a password (at  least 8 digits).        Note: Please remember your password or you will not be able to use the Wi‐Fi  connection.    PPPoE    If your Internet connection type is PPPoE, you will see the following:        Please enter the username and password provided by your ISP (usernames and passwords  are case‐sensitive). Click “Next” and the following will appear:    17 ...
  • Page 19     Note: For security reasons, Edimax suggests that you set up the wireless security.    If you click “Setup wireless security (recommended)”, you will be asked to enter an SSID  and a password (at least 8 digits).        Note: Please remember your password or you will not be able to use the Wi‐Fi  connection.    If your PPPoE connection is invalid, you will see the following:        Click “Try it again” and the wizard will try to connect to the Internet again with the current  information. Clicking “Re‐enter” will take you to the previous page and let you enter the  username and password again.    If your connection type is none of the above or if the auto‐detection has failed, you will see  the following page. Please select your connection type and enter the information  accordingly.    18 ...

  • Page 20: 2-5 Using "Iqos

        2‐5 Using “iQoS”    iQoS is Edimax’s answer to the need for a quick and easy way to manage internet  bandwidth. Its intuitive and friendly user interface allows you to arrange your bandwidth  priorities in a few simple steps.    1. First, click “iQoS” to access the iQoS user interface.        2. Check the “Enable iQoS” box to enable the function.      19 ...
  • Page 21   3. Enter your upload and download bandwidth values in the “Total Download  Bandwidth” and “Total Upload Bandwidth” fields.        Note: Please check with your ISP for details, or conduct a speed test at a website  like www.speedtest.net.    4. The icons near the bottom show the current priority order for various application  types (from left to right). Re‐arrange the priority by clicking the icons in the order  that suits your needs.        5. After you have arranged your application priorities, click the “Apply” button to  enable it. The icons will be shown in the order of your preference after the device  has restarted.      20 ...

  • Page 22: Chapter Iii: General Setup

    CHAPTER III: GENERAL SETUP    You can perform advanced configuration of this broadband router in “General Setup”.    1. Click “General Setup” after logging in.        2. All available setup items will appear under the “General Setup” tab.        3. Refer to the following list for further instructions:    System          (See section 3‐1)  WAN          (See section 3‐2)  LAN            (See section 3‐3)  Wireless        (See section 3‐4) ...

  • Page 23: 3-1-1 Time Zone

    You can configure your time zone, password, and remote management settings here. After  you have completed the configurations, click “Apply” to save the changes.        3‐1‐1 Time Zone    You can configure the time zone settings here.        Item Name  Description  Set Time Zone  Please select the time zone of your country or region. If you  cannot find your country/region, please select another  country/region whose time zone is the same as yours.  Time Server  This router supports NTP (Network Time Protocol) for  Address  automatic time and date setup. Input the host name or IP  address of the NTP server here. If you do not know the host  name, please ask the network administrator or use  “pool.ntp.org”.  Daylight Saving  If your country/region uses daylight saving time, please check  the “Enable Function” box, and select the start and end date.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:  22 ...

  • Page 24: 3-1-2 Password Settings

          Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐1‐2 Password Settings    You can change the router’s default login password (“1234”) here. It is advised to do so to  prevent others from logging in to your router without permission.        Item Name  Description  Current Password  Input the current password here. The default value is  “1234”.  New Password  Input your new password here.  Confirm Password  Input your new password again for confirmation.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    23 ...

  • Page 25: 3-1-3 Remote Management

    3‐1‐3 Remote Management    Setting up the “Remote Management” function allows you to manage this broadband  router from outside your local area network (from the Internet).        Item Name  Description  Host Address  Assign an IP address with which to access this router  remotely.  Port  Assign a port number with which to access this router  remotely. The default value is “8080”. You can use  any integer between 1 and 65534.  Enabled  Check this box to enable the “Remote Management”  function.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐2 WAN    You can set up your Internet or WAN (Wide Area Network) connection under “WAN”.    24 ...

  • Page 26: Dynamic Ip  2

        Select a connection type and proceed with the setup; then click “Apply” to save the  changes. If you are not sure which connection type you should use, please contact your  Internet service provider for help.        3‐2‐1 Dynamic IP    If your Internet service provider assigns IP addresses to you automatically through DHCP  (Dynamic Host Configuration Protocol), select “Dynamic IP”.    25 ...

  • Page 27: Static Ip  2

        Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  TTL  Enable the “TTL” function if your ISP requires you to do so.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐2‐2 Static IP    If your ISP is providing you Internet access via a fixed IP address, select “Static IP”. Generally,  your ISP will provide you with such information as IP address, subnet mask, gateway  address, and DNS address.  26 ...

  • Page 28: 3-2-3 Pppoe

          Item Name  Description  Fixed IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.  TTL  Enable the “TTL” function if your ISP requires you to do so.    NOTE: You must use the addresses provided by your ISP. Inputting incorrect values  will cause malfunction.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐2‐3 PPPoE    If your ISP is providing you Internet access via PPPoE (Point‐to‐Point Protocol over Ethernet),  select “PPPoE”.    27 ...
  • Page 29     Item Name  Description  User Name  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  TTL  Enable the “TTL” function if your ISP requires you to do so.  Service Name  Give this Internet service a name (optional).  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked. ...

  • Page 30: 3-2-4 Pptp

    Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.  Enable Dual‐WAN  Check the “Enable Dual‐WAN Access” box if your ISP requires  Access  you to do so.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐2‐4 PPTP    Select “PPTP” if your ISP is providing you Internet access via PPTP (Point‐to‐Point Tunneling  Protocol).    If your ISP is providing you dynamic IP addresses, select “Obtain an IP address  automatically”. If your ISP is providing you a static IP address, select “Use the following IP  address”.      29 ...
  • Page 31   Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  Enable Dual‐WAN  Check the “Enable Dual‐WAN Access” box if your ISP requires  Access  you to do so.    NOTE: These settings must be configured according to your Internet service. Please  contact your Internet service provider if you are not sure what to select.    Configure the “PPTP Settings” section. ...

  • Page 32: 3-2-5 L2Tp

    Item Name  Description  User ID  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  PPTP Gateway  Input the PPTP gateway assigned by your ISP here.  Connection ID  Give this connection a name (optional).  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  BEZEQ‐ISRAEL  Check the “Enable” box if you are in Israel and using BEZEQ  network services.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings. ...
  • Page 33       Item Name  Description  Host Name  Input the host name of your computer here. This is optional  and only required if your ISP asks you to do so.  MAC Address  If your ISP only permits computers with certain MAC  addresses to access the Internet, input your computer’s MAC  address here. Press “Clone Mac address” to fill the MAC  address field with your computer’s MAC address  automatically.  IP Address  Input the IP address assigned by your ISP here.  Subnet Mask  Input the subnet mask assigned by your ISP here.  Default Gateway  Input the default gateway assigned by your ISP here. Some  ISPs may call this “Default Route”.  DNS Address  Select “Use the following IP address” if your ISP requires that  you do so.  DNS Address 1  Enter the primary and secondary DNS addresses assigned by  and 2  your ISP here.  Enable Dual‐WAN  Check the “Enable Dual‐WAN Access” box if your ISP requires  Access  you to do so.    NOTE: These settings must be configured according to your Internet service. Please  contact your Internet service provider if you are not sure what to select.    Configure the “L2TP Settings” section.    32 ...
  • Page 34     Item Name  Description  User ID  Input the user name assigned by your ISP here.  Password  Input the password assigned by your ISP here.  L2TP Gateway  Input the L2TP gateway assigned by your ISP here.  MTU  Input the MTU value of your network connection here. If you  do not know, use the default value.  Connection Type  Please specify a connection type here. There are 3 options:    1. “Continuous” keeps the Internet connection alive all the  time.  2. “Connect on Demand” only connects to the Internet when  you initiate Internet connection.  3. “Manual” connects to the Internet only when the  “Connect” button on this page is clicked, and disconnects  when the “Disconnect” button is clicked.  Idle Time Out  Specify the amount of time the router waits before shutting  down an idle connection. This option is only available when  “Connect on Demand” is selected.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    33 ...

  • Page 35: 3-2-6 Wisp

    3‐2‐6 WISP    If your Internet service provider is providing you Internet service wirelessly, select “WISP”.        Item Name  Description  WISP  Enable or disable the WISP function.  ESSID  Input the name of your Internet service provider’s  wireless access point here.  Wireless Band  Set the wireless frequency range in accordance with  your Internet service provider’s requirements.  Channel Number  Select the channel number that corresponds to that of  your Internet service provider’s wireless access point.  Site Survey  Click “Select Site Survey” and a pop‐up window will  appear. All reachable wireless access points will be  shown in the window. Select a wireless access point  from the list, and click “Done” to establish a  connection. Clicking “Refresh” will renew the list.  Security Settings  Configure the security settings in accordance to your  Internet service provider’s requirements.    Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:        34 ...

  • Page 36: 3-3 Lan

    Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐3 LAN    You can configure your local area network under “LAN”.        Refer to the following list for further instructions:    LAN IP        (See section 3‐3‐1)  DHCP Server      (See section 3‐3‐2)  Static DHCP Leases  (See section 3‐3‐3)    3‐3‐1 LAN IP    You can assign the LAN interface’s IP address under “LAN IP”.        Item Name  Description  IP Address  Assign the LAN interface’s IP address here.  Subnet Mask  Please input a subnet mask value for this network.  802.1d Spanning Tree  If you wish to activate the 802.1d spanning tree  function, select “Enabled”.  DHCP Server  If you wish to activate the DHCP server function,  select “Enabled”. ...

  • Page 37: 3-3-2 Dhcp Server

    broadband router with less than 30 computers.    If you are not sure what to fill, here are some recommended values:    IP Address: “192.168.1.254”  Subnet Mask: “255.255.255.0”  802.1d Spanning Tree: “Disabled”  DHCP Server: “Enabled”  Lease Time: “Two Weeks” or “Forever”    3‐3‐2 DHCP Server    You can set the range of IP address leases under “DHCP Server”.        Item Name  Description  Start IP  Enter the start IP address for the DHCP server’s IP    assignment.  End IP  Enter the end IP address for the DHCP server’s IP    assignment.  Domain Name  You can input a domain name for your network  (optional).  Default Gateway Address  You can assign a default gateway here (optional).    If you are not sure what to fill, here are some recommended values:    Start IP: “192.168.1.1”  End IP: “192.168.1.200”  Domain Name: (blank)  Default Gateway Address: (blank)   ...
  • Page 38     Item Name  Description  Enable Static DHCP  Check this box to enable the function.  Leases  MAC Address  Input the specified computer’s MAC address here.  IP Address  Assign a fixed IP address for the specified computer  here.  Add  After you have entered the MAC address and the IP  address, click “Add” to add the information to the  “Static DHCP Leases Table”.  Clear  Click “Clear” to clear the MAC address and IP  address fields.    All the assigned entries will be listed as follows:        Click “Apply” to save the changes. After you have clicked “Apply”, you will see the following  message:    37 ...

  • Page 39: 3-4 Wireless

        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4 Wireless    You can set up the 2.4GHz wireless LAN connection under “Wireless”.        3‐4‐1 Wireless Settings    Basic 2.4GHz wireless settings can be configured here.        This router can operate in 6 different modes:    AP: Wireless access point  Station‐Infrastructure: Acts as both wireless communication client and server  AP Bridge—Point to Point: Connects this router with another broadband router  AP Bridge—Point to Multi‐Point: Connects this router with up to 4 other  broadband routers  38 ...

  • Page 40: 3-4-1-1 Ap Mode

    AP Bridge—WDS: Connects this router with up to 4 WDS‐capable broadband  routers  Universal Repeater: Repeats another wireless access point’s signal to extend its  wireless signal coverage    3‐4‐1‐1 AP Mode    The following settings will appear in “AP” mode:        Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router.    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router.    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router.    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router.    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Channel Number  Select a channel from the dropdown menu. You can  39 ...

  • Page 41: 3-4-1-2 Station-Infrastructure

    select the channel of your preference (1 to 13).  Associated Clients  Click “Show Active Clients” for the list of all  connected wireless clients. Click “Refresh” in the  new window to renew the list, and click “Close” to  close the window.    Note: If you have a pop‐up blocker installed, you  may have to disable it, or set it to allow the pop‐up  window to show up.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4‐1‐2 Station‐Infrastructure    In “Station‐Infrastructure” mode, the router acts as both a wireless communication client  and a wireless communication server. The following settings will appear in  “Station‐Infrastructure” mode:        40 ...
  • Page 42 Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router.    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router.    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router.    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router.    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Site Survey  Click “Select Site Survey” and a pop‐up window will  appear. All reachable wireless access points will be  shown in the window. Select a wireless access point  from the list, and click “Done” to establish a  connection. Clicking “Refresh” will renew the list.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings. ...

  • Page 43: 3-4-1-3 Ap Bridge-Point To Point

    3‐4‐1‐3 AP Bridge—Point to Point    “AP Bridge—Point to Point” mode connects this router to another router and allows all the  computers connected to the LAN ports of both routers to communicate with each other.    Please note that when you select this mode, this broadband router will act as a wireless  bridge only. It will not accept other wireless clients. If you wish to use this function with a  wireless access point that supports WDS, please select “AP Bridge—WDS” mode.        Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router.    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router.    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router.    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router.    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  Channel Number  Select a channel from the dropdown menu. Both  access points must use the same channel (1 to 13).  MAC Address 1  Input the MAC address of the wireless access point  with which you wish to connect.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  42 ...

  • Page 44: 3-4-1-4 Ap Bridge-Point To Multi-Point

    signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4‐1‐4 AP Bridge—Point to Multi‐Point    “AP Bridge—Point to Multi‐Point” mode connects this router to up to 4 other routers and  allows the computers connected to the LAN ports of every router to communicate with  each other.    Please note that when you select this mode, this broadband router will act as a wireless  bridge only. It will not accept other wireless clients. If you wish to use this function with a  wireless access point that supports WDS, please select “AP Bridge—WDS” mode.        Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  43 ...

  • Page 45: 3-4-1-5 Ap Bridge-Wds

    to connect to this router.    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router.    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router.    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router.    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  Channel Number  Select a channel from the dropdown menu. All access  points must use the same channel (1 to 13).  MAC Address 1 to 4  Input the MAC addresses of the wireless access points  with which you wish to connect.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4‐1‐5 AP Bridge—WDS    In “AP Bridge—WDS” mode, this broadband router acts as both a wireless communication  bridge and a wireless access point. This router can connect to up to 4 WDS‐compatible  wireless access points and allows the computers connected every AP to communicate with  each other.    44 ...
  • Page 46     Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router.    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router.    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router.    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router.    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Channel Number  Select a channel from the dropdown menu. All access  points must use the same channel (1 to 13).  Associated Clients  Click “Show Active Clients” for the list of all  connected wireless clients. Click “Refresh” in the  new window to renew the list, and click “Close” to  45 ...

  • Page 47: 3-4-1-6 Universal Repeater

    close the window.    Note: If you have a pop‐up blocker installed, you  may have to disable it, or set it to allow the pop‐up  window to show up.  MAC address 1 to 4  Input the MAC addresses of the wireless access points  with which you wish to connect.  Wireless Module  Select “Enable” to turn on the 2.4GHz wireless  signal and select “Disable” to turn it off.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4‐1‐6 Universal Repeater    In “Universal Repeater” mode, this broadband router acts as a wireless signal repeater to  extend the wireless coverage of the specified wireless access point.        46 ...
  • Page 48 Item Name  Description  Band  Select from one of the following options:    2.4GHz (B): Allows 802.11b wireless network clients  to connect to this router.    2.4GHz (N): Allows 802.11n wireless network clients  to connect to this router.    2.4GHz (B+G): Allows 802.11b and 802.11g wireless  network clients to connect to this router.    2.4GHz (G): Allows 802.11g wireless network clients  to connect to this router.    2.4GHz (B+G+N): Allows 802.11b, 802.11g, and  802.11n wireless clients to connect to this router  (recommended).  ESSID  This is the name of your router. You can type any  alphanumerical character here (maximum 32  characters).  Channel Number  Select a channel from the dropdown menu. All access  points must use the same channel (1 to 13).  Associated Clients  Click “Show Active Clients” for the list of all  connected wireless clients. Click “Refresh” in the  new window to renew the list, and click “Close” to  close the window.    Note: If you have a pop‐up blocker installed, you  may have to disable it, or set it to allow the pop‐up  window to show up.  Root AP SSID  Input the SSID of the wireless access point with  which you wish to connect.  Site Survey  Click “Select Site Survey” and a pop‐up window will ...

  • Page 49: 3-4-2 Security Settings

    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4‐2 Security Settings    Advanced security settings are available in certain modes to enhance connection security.        3‐4‐2‐1 Disabled    Connection encryption is disabled under this mode (not recommended).    3‐4‐2‐2 WEP    Selecting “WEP” enables WEP (Wired Equivalent Privacy) encryption.        48 ...

  • Page 50: 3-4-2-3 Wpa Pre-Shared Key

    Item Name  Description  Key Length  Two types of key lengths are available: 64‐bit and  128‐bit.  Key Format  Two types of key formats are available: ASCII and Hex. The number of characters your encryption key can  use will be shown here.  Encryption Key  Input an encryption key here. In “ASCII” mode, you  can use any alphanumerical character (0‐9, a‐z, and  A‐Z). In “Hex” mode, you can use 0‐9, a‐f, and A‐F.  Enable 802.1x  Check this box to enable the 802.1x authentication  Authentication  function. You need a RADIUS server to perform 802.1x  authentication.  RADIUS Server IP address  Input the RADIUS server’s IP address here.  RADIUS Server Port  Input the RADIUS server port here. Generally, it is  “1812”.  RADIUS Server Password  Input the password of the RADIUS server here.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4‐2‐3 WPA Pre‐Shared Key    WPA (Wi‐Fi Protected Access) is a safer encryption mode than WEP (recommended).        49 ...

  • Page 51: 3-4-2-4 Wpa Radius

    Item Name  Description  WPA Unicast Cipher Suite  Please select a WPA cipher suite supported by your  wireless client. Available options are “WPA (TKIP)”,  “WPA2 (AES)”, and “WPA2 Mixed”.  Pre‐Shared Key Format  Select a pre‐shared key format here. “Passphrase”  allows you to use 8 or more alphanumerical  characters (up to 63). “Hex” allows you to use up to  64 characters within the ranges of 0‐9, a‐f, and A‐F.  Pre‐shared Key  Input the WPA key here.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4‐2‐4 WPA RADIUS    If you have a RADIUS server on your local network, you can authenticate wireless clients via  the RADIUS server’s user database.        Item Name  Description  WPA Unicast Cipher Suite  Please select a WPA cipher suite supported by your  wireless client. Available options are “WPA (TKIP)”,  “WPA2 (AES)”, and “WPA2 Mixed”.  RADIUS Server IP address  Input the RADIUS server’s IP address here.  50 ...

  • Page 52: 3-4-3 Mac Address Filtering

    RADIUS Server Port  Input the RADIUS server port here. Generally, it is  “1812”.  RADIUS Server Password  Input the password of the RADIUS server here.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4‐3 MAC Address Filtering    This function will help you prevent unauthorized users from connecting to your wireless  router. Only those wireless devices whose MAC address matches the ones you have  assigned here can gain access to your wireless router. Up to 20 MAC addresses can be  assigned.    To enable MAC address filtering, check the “Enable Wireless Access Control” box.        Item Name  Description  MAC Address  Input the MAC address you wish to add here.  Comment  You can input up to 16 alphanumerical characters  describing the MAC address here (optional).  Add  Click “Add” to add the MAC address and associated  comment to the MAC address list.  51 ...

  • Page 53: 3-4-4 Wps (Wi-Fi Protected Setup) Settings

    Clear  Click “Clear” to remove everything in the MAC  address and comment fields.    All MAC address entries will be listed in the following table:        To delete one or more entries, please check the box of the corresponding entry (under  “Select”), and click “Delete Selected”. If you wish to delete all the entries, click “Delete All”.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐4‐4 WPS (Wi‐Fi Protected Setup) Settings    WPS (Wi‐Fi Protected Setup) is a convenient way to establish a secure connection between  this broadband router and WPS‐compatible wireless clients.    52 ...

  • Page 54: 3-5 Advanced Settings

        Item Name  Description  Enable WPS  Check this box to enable the WPS function.  WPS Status  The status of the WPS configuration is displayed here. Self PIN Code  This router’s WPS PIN code is displayed here.  SSID  This router’s SSID is displayed here.  Authentication Mode  This router’s wireless security authentication mode is  displayed here.  Passphrase Key  The WPA passphrase key is displayed as asterisk here. Config Mode  Select this router’s WPS configuration role here.    Registrar: This broadband router will act as the WPS  registrar and wait for the wireless client’s WPS  configuration request.    Enrollee: This broadband router will act as the WPS  enrollee and send WPS configuration requests to  other WPS registrars.  Configure via Push‐Button  Click “Start PBC” to start push‐button WPS  configuration. You can also use the “WPS/Reset”  button located at the back of this router.  Configure via Client PIN  Input the WPS‐enabled wireless client’s PIN code and  Code  click “Start PIN” to establish a WPS connection.    3‐5 Advanced Settings    You can configure such advanced networking functions like QoS, DDNS, port forwarding,  and DMZ under “Advanced Settings”.  53 ...

  • Page 55: Qos  5

          3‐5‐1 QoS    Quality of Service (QoS) is a means for computers on the network to share Internet  bandwidth with guaranteed bandwidth quality for each device. Without QoS, all devices on  the network will compete for Internet bandwidth, so applications that require higher  bandwidth (like video streaming and network telephone) will suffer from network latency  issues.        54 ...
  • Page 56   Item Name  Description  Enable QoS  Check this box to enable the QoS function.  Total Download  You can set a limit to the total download bandwidth  Bandwidth  here. To disable download bandwidth limitation, input  “0” here.  Total Upload Bandwidth  You can set a limit to the total upload bandwidth here.  To disable upload bandwidth limitation, input “0”  here.  Rule Name  Input a name for this QoS rule for identification  purposes.  Bandwidth  Set the speed limitation for this QoS rule here:        1      2      3    1. Select the direction of data transfer for this rule  2. Input the maximum data rate for this QoS rule  3. Define the data rate value as “Guarantee”  (guaranteed bandwidth) or “Max” (maximum  bandwidth allowed)  Local IP Address  Set the IP address range that will be affected by this  QoS rule. If only one IP address is involved, input the ...

  • Page 57: 3-5-2 Ddns

    Protocol  Define the protocol type here (TCP or UDP).  Add  Click the “add” button to add new QoS rules to the  table.  Reset  Click “Reset” to erase all the values you have just  entered.  Edit  Select a rule in the QoS table and click “Edit” to modify  the contents of a specific rule. Only one rule can be  edited at a time.  Delete Selected  Select the rule(s) you want to delete and click “Delete  Selected” to perform the task.  Delete All  Click “Delete All” to delete all the rules listed in the  QoS table.  Move Up  The “Move Up” button moves a selected rule up in the  list, giving it a higher priority.  Move Down  The “Move Down” button moves a selected rule down  in the list, giving it a lower priority.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐5‐2 DDNS    DDNS (Dynamic DNS) is an IP‐to‐hostname mapping service for users who do not have a  static (fixed) IP address and need to provide services to other users over the Internet.    This router supports the following DDNS service providers:    DHS (http://www.dhs.org) ...
  • Page 58 ZoneEdit (http://www.zoneedit.com)  DHIS (http://www.dhis.org)  CyberGate (http://cybergate.planex.co.jp/ddns)    Please go to one of the DDNS service provider’s website and get a DDNS account. After that,  you can configure the DDNS settings here:        Item Name  Description  Dynamic DNS  Enables or disables the DDNS function.  Provider  Select your DDNS service provider here.  Domain Name  Input the domain name you have obtained from the  DDNS service provider.  Account/Email  Input your DDNS account or email of registration.  Password/Key  Input DDNS service password.    The following are the settings for a DHIS DDNS account:        Item Name  Description  HostID  Input the HostID provided by DHIS here.  ISAddr  Input the ISAddr provided by DHIS here.  Authentication Type  Select the authentication type from the dropdown  menu (password or QRC).  HostPass  Input the HostPass provided by DHIS here.    (This field appears only when the authentication type  is “Password”). ...

  • Page 59: 3-5-3 Port Forwarding

    AuthP/AuthQ  Input the AuthP/AuthQ provided by DHIS here.    (This field appears only when the authentication type  is “QRC”).    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐5‐3 Port Forwarding    The port forwarding function allows you to redirect the ports of an Internet IP address to  corresponding ports of an IP address in the local network. The port number(s) of the  Internet IP address and the local IP address must be identical. If not, please use the virtual  server function.        Item Name  Description  Enable Port Forwarding  Check this box to enable the port forwarding function. Private IP  Input the IP address of the computer in the local  network that provides the Internet service.  Computer Name  Computer names found in the local network are listed  here. You can select a computer name and click the  “<<” button to add the selected computer’s IP  address to the “Private IP” field.  Type  Select the connection type (TCP or UDP) here. If you  are not sure, please select “Both”.  Port Range  Input the starting port number in the left field and the  58 ...

  • Page 60: 3-5-4 Dmz

    ending port number in the right field. If only one port  number is to be redirected, fill that port number in  the left field.  Comment  You can add an optional note in the “Comment” field.  Up to 16 alphanumerical characters are supported.  Add  Click “Add” to add the settings to the port forwarding  table.  Reset  Click “Reset” to clear all the settings.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐5‐4 DMZ    Adding a device with a private IP address to the DMZ (demilitarized zone) will map the  device’s private IP to an Internet IP, so users will be able to access that device over the  Internet.        Item Name  Description  Enable DMZ  Check this box to enable the DMZ function.  Public IP Address  If you select “Dynamic IP”, you need to designate a  connection session from the dropdown menu. If you  select “Static IP”, please input the Internet IP address  to which you want to map the private IP address.  Client PC IP Address  Please input the private IP address of the device in the  59 ...

  • Page 61: 3-6 Nat

    local network here.  Computer Name  Computer names found in the local network are listed  here. You can select a computer name and click the  “<<” button to add the selected computer’s private IP  address to the “Client PC IP Address” field.  Add  Click “Add” to add the settings to the DMZ table.  Reset  Click “Reset” to clear the settings.    NOTE: Each public IP address can be mapped to one client PC IP address only.    All DMZ entries are displayed in “Current DMZ Table”:        Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐6 NAT    This broadband router supports four types of NAT functions. See the following for  instructions.    3‐6‐1 Virtual Server    This function allows you to redirect a port of an Internet IP address to a specified port of a  private IP address, so you can set up an Internet service on the computer in the local  network without exposing it to the Internet directly.    60 ...
  • Page 62     Item Name  Description  Enable Virtual Server  Check this box to enable the virtual server function.  Private IP  Please input the private IP address of the device in the  local network here.  Computer Name  Computer names found in the local network are listed  here. You can select a computer name and click the  “<<” button to add the selected computer’s private IP  address to the “Private IP” field.  Private Port  Input the port number of the private IP address here.  Type  Select the connection type (TCP or UDP) here. If you  are not sure, please select “Both”.  Public Port  Input the port number of the Internet IP address here. Comment  You can add an optional note in the “Comment” field.  Up to 16 alphanumerical characters are supported.  Add  Click “Add” to add the settings to the virtual server  table.  Reset  Click “Reset” to clear all the settings.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    61 ...

  • Page 63: 3-6-2 Special Applications

    3‐6‐2 Special Applications    Some applications require multiple simultaneous connections, which cannot be set up with  simple NAT rules. You can configure the “Special Applications” feature for such  applications.        Item Name  Description  Enable Special  Check this box to enable the special applications  Applications  function.  IP Address  Input the IP address of the computer in the local  network that provides the Internet service.  Computer Name  Computer names found in the local network are listed  here. You can select a computer name and click the  “<<” button to add the selected computer’s IP  address to the “IP Address” field.  TCP Port to Open  Input the TCP port number(s) here. The port number  can be a single value, or a range (e.g. “20‐50”). If you  need to input multiple, non‐contiguous port numbers,  separate each number with a comma (“,”). If the  application does not use TCP ports, leave it blank.  UDP Port to Open  Input the UDP port number(s) here. The port number  can be a single value, or a range (e.g. “20‐50”). If you  need to input multiple, non‐contiguous port numbers,  separate each number with a comma (“,”). If the  application does not use UDP ports, leave it blank.  Comment  You can add an optional note in the “Comment” field.  Popular Applications  Here is a list of port mapping settings for numerous  network games. Select a game from the dropdown  menu and click “Add” to add the settings to the  respective fields. ...

  • Page 64: 3-6-3 Upnp Settings

      Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐6‐3 UPnP Settings    The UPnP (Universal Plug and Play) feature allows other network devices to communicate with this broadband router.        Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐6‐4 ALG Settings    The ALG (application layer gateway) feature is a kind of network connectivity support for  applications like network gaming and instant online chatting.    63 ...

  • Page 65: 3-6-5 Static Routing

        All ALG requiring applications that are compatible with this broadband router is listed here. Check the applications you will be using.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐6‐5 Static Routing    In most cases, all the computers in the local network will use a default gateway (generally  provided by your ISP) to access the Internet. However, if you have a preferred network  route, you can use this function to bypass the default gateway.    64 ...

  • Page 66: 3-7 Firewall

        Item Name  Description  Enable Static Routing  Check this box to enable the function.  Destination LAN IP  Input the destination LAN IP here.  Subnet Mask  Input the subnet mask of the destination network  here.  Default Gateway  Input the gateway IP address that leads to the  specified network.  Hop Count  Input the hop count (the distance between the  destination network and this broadband router) here. Interface  Select the interface that leads to the destination  network (LAN or WAN).  Add  Click “Add” to add the settings to the table.  Reset  Click “Reset” to clear all the settings.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐7 Firewall    You can configure the firewall functions under “Firewall” to protect your network and  computer.    65 ...

  • Page 67: 3-7-1 Access Control

    3‐7‐1 Access Control    You can allow or deny computers with certain MAC addresses access to the network.        Item Name  Description  Enable MAC Filtering  Check this box to enable MAC address filtering, and  select “Deny” or “Allow” to deny or allow network  access to the computer(s) in the list.  Client PC MAC Address  Please input the MAC address of a computer here.  Dashes (“‐”) and colons (“:”) are not required.  Computer Name  Computer names found in the local network are listed  here. You can select a computer name and click the  “<<” button to add the selected computer’s MAC  address to the “Client PC MAC Address” field.  Comment  You can add an optional note in the “Comment” field.  Up to 16 alphanumerical characters are supported.  Add  Click “Add” to add the settings to the table.  Reset  Click “Reset” to clear all the settings.    If you wish to set up IP address filtering, use the “IP Filtering Table” on this page:        Item Name  Description  Enable IP Filtering  Check this box to enable IP address filtering, and select  “Deny” or “Allow” to deny or allow network access to the IP  address(es) in the list.  Add PC  Click “Add PC” to add an entry to the list.   ...
  • Page 68     Item Name  Description  Client PC Description  Input a description for the IP address here. Up to 16  alphanumerical characters are supported.  Client PC IP Address  Input the starting IP address in the left field and the  ending IP address in the right field. If only one IP  address is to be redirected, fill that IP address in the  left field.  Client PC Service  Select the Internet services that will apply to this  access control rule.    If the service you wish to deny or allow is not listed, you can use the “User Defined Service”  settings.    Item Name  Description  Protocol  Select the protocol type (TCP or UDP) here. If you are  not sure, please select “Both”.  67 ...

  • Page 69: 3-7-2 Url Blocking

    Port Range  Input the port number(s) here. The port number can  be a single value, or a range (e.g. “20‐50”). If you need  to input multiple, non‐contiguous port numbers,  separate each number with a comma (“,”).    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐7‐2 URL Blocking    Use the “URL Blocking” function to prevent computers in the local network from accessing  certain websites.        Item Name  Description  Enable URL Blocking  Check this box to enable the function.  URL/Keyword  Input the URL of the website or the keyword  contained in the URL here.  Add  Click “Add” to add the settings to the table.  Reset  Click “Reset” to clear all the settings.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:    68 ...

  • Page 70: 3-7-3 Dos

        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐7‐3 DoS    The denial‐of‐service attack (DoS attack) is a common attack that paralyzes your Internet  connection. Configure the DoS function to prevent such attacks.        Item Name  Description  Ping of Death  Check this box to filter out malicious ping packets that  causes computers to stop responding.  Discard Ping from WAN  Check this box to ignore all inbound ping requests  when malicious intruders try to paralyze your Internet  connection with many ping requests.  Port Scan  Check this box to block attempts of a malicious  intruder trying to scan for open ports on your Internet  IP address.  Sync Flood  Check this box to filter out fake connection requests  trying to drain the memory of your server.  Advanced Settings  Click “Advanced Settings” to configure details of the  DoS function.    69 ...
  • Page 71     Item Name  Description  Ping of Death  Set the threshold for this defense mechanism to be  activated here. Check the “Ping of Death” box and  input the frequency of the threshold. You can also  input the burst value, which activates the mechanism  when the number of ping of death packets exceeds  the defined number in the specified duration of time.  Discard Ping from WAN  Check this box to ignore inbound ping requests when  malicious intruders try to paralyze your Internet  connection with many ping requests.  Port Scan  Check the “Port Scan” box to block attempts of a  malicious intruder trying to scan for open ports on  your Internet IP address. Then check one or more port  scanning methods that you would like to block.  Sync Flood  Set the threshold for this defense mechanism to be  activated here. Check the “Sync Flood” box and input  the frequency of the threshold. You can also input the  burst value, which activates the mechanism when the  number of connection requests exceeds the defined  number in the specified duration of time.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        70 ...

  • Page 72: 3-8 Parental Control

    Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    3‐8 Parental Control    You can control when your child is able to access the Internet under “Parental Control”.        To enable the parental control function, check “Enable Parental Control”. This router will  only allow Internet access to other computers when your computer is present. By default,  your computer’s MAC address will be listed here automatically. You can also input another  computer’s MAC address manually in the “MAC Address of Parental PC” field.    NOTE: You do not need to enter the punctuation marks in the MAC address. Just  enter the 12 hexadecimal numbers (as shown above).    You also have the option of setting up a parental control schedule.        Item Name  Description  MAC  Input the MAC address of the computer you want to  control (i.e. your child’s computer) in the “MAC” field.  You can also select a computer in the “Select”  dropdown list, and copy it by clicking “<<”.  Weekdays  Select the days that will be affected by the parental  control rule.  71 ...
  • Page 73 Time Start/Time Stop  Select the starting/ending time the parental control  rule will take effect.  Add  Click “Add” to add the parental control rule to the list. Reset  Click “Reset” to clear all fields.    To delete one or more entries in the list, please check the box of the corresponding entry  (under “Select”), and click “Delete”. If you wish to delete all the entries, click “Delete All”.    Click “Apply” to save the changes, or click “Cancel” to discard the changes. After you have  clicked “Apply”, you will see the following message:        Click “Apply” to save the changes and restart the broadband router. It takes about 60  seconds for the broadband router to restart. Click “Continue” to configure other settings.    72 ...

  • Page 74: Chapter Iv: Status, Tools & Language

    CHAPTER IV: STATUS, TOOLS & LANGUAGE    4‐1 Status    You can check how your router is currently operating under “Status”.    1. Click the “Status” tab.        2. Basic system information will be shown under “System”. More information can be  found in the other subpages under “System”.        4‐1‐1 Internet Connection    This page shows the status of your Internet connection.        4‐1‐2 Device Status    This page shows the current settings of your wired and wireless LAN.    73 ...

  • Page 75: System Log  7

        4‐1‐3 System Log    This page shows all logged system information. You can click “Save” to download the log file  to your computer. You can also click “Clear” to remove all logs, or click “Refresh” to reload  the logs.        4‐1‐4 Security Log    This page shows all logged security‐related information. You can click “Save” to download  the log file to your computer. You can also click “Clear” to remove all logs, or click “Refresh”  to reload the logs.    74 ...

  • Page 76: 4-1-5 Active Dhcp Client

        4‐1‐5 Active DHCP Client    This page shows all current DHCP clients. You can click “Refresh” to reload the list.        4‐1‐6 Statistics    This page shows the statistical information of each network interface and the total system  up time.        4‐2 Tools    This broadband router comes with several tools that help you backup the settings, upgrade  the firmware, and restart the device.  75 ...

  • Page 77: 4-2-1 Configuration Tools

      1. Click the “Tools” tab.        2. You will be able to access the configuration tools, upgrade your firmware, or  restart the router here.        4‐2‐1 Configuration Tools    You can backup and restore your system configurations here. You can also reset all settings  to the factory default.    1. Click “Configuration Tools”.        Item Name  Description  Backup Settings  Click the “Save...” button to save the current settings on your  computer as a “config.bin” file.  Restore Settings  Click the “Browse...” button to select a previously saved  “config.bin” file from your computer, then click “Upload” to  replace the current settings with the settings in the “config.bin”  file.  76 ...

  • Page 78: 4-2-2 Firmware Upgrade

    Restore to  Click “Reset” to restore the settings to the factory default. A  Factory Default  pop‐up message window will appear and ask you to confirm the  reset.    2. Click “Apply” to save the changes. If you wish to go back to the previous page, click  “Previous”.    4‐2‐2 Firmware Upgrade    You can upgrade your firmware in the “Firmware Upgrade” section.    1. Download the firmware file from our company’s website and save it on your  computer.        2. Click “Browse...” to find the firmware file saved on your computer, then click  “Apply” to start firmware upload. The broadband router will restart after the file is  uploaded. All your current settings will be lost after the firmware is upgraded.    NOTE: It is recommended that you use a wired Ethernet connection and not a  wireless connection to upload the firmware file. Do not switch the broadband  router or computer off while performing firmware upgrade. This will cause the  broadband router to malfunction.    4‐2‐3 Restart    If your broadband router is not functioning properly or responding slowly, restarting the  broadband router may solve the problem.    1. Select “Reset”.    77 ...

  • Page 79: 4-3 Language

        2. Click the “Apply” button to restart the broadband router.    3. When you are prompted to confirm the restart, click “OK”.    4‐3 Language    This broadband router’s web‐based user interface supports several languages. You can  change the display language with the “Language” dropdown menu at the upper‐right  corner of the user interface.        78 ...
  • Page 80   79 ...
