Wolf E SERIES Installation Instructions Manual

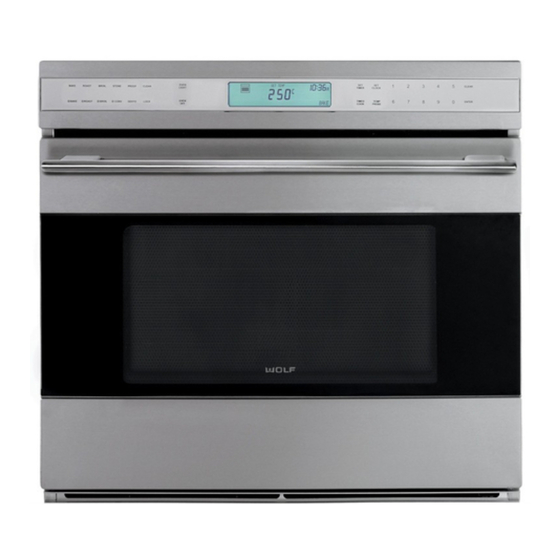

E series built-in ovens
Hide thumbs
Also See for E SERIES:
- Installation instructions manual (94 pages) ,
- Use and care manual (89 pages) ,
- Information booklet (72 pages)
Related Manuals for Wolf E SERIES
Summary of Contents for Wolf E SERIES
- Page 1 E SERIES BUILT-IN OVENS INSTALLATION INSTRUCTIONS INSTRUCCIONES DE INSTALACIÓN INSTRUCTIONS D’INSTALLATION ISTRUZIONI PER L’INSTALLAZIONE INSTALLATIONSANWEISUNGEN...
- Page 2 E N G L I S H E S P Ã N O L F R A N Ç A I S I TA L I A N O D E U T S C H...
- Page 3 Another footnote we would like to identify is IMPORTANT NOTE: This highlights informa- tion that is especially relevant to a problem- free installation. ® WOLF is a registered trademark of Wolf Appliance, Inc.
- Page 4 181 kg. instructions for future reference and be sure to read the entire Use & Care Information Serial Number IMPORTANT NOTE: Wolf built-in ovens are prior to use. designed and agency approved for installation with Wolf cooktops, microwaves and warming IMPORTANT NOTE: This appliance must be drawers only.
- Page 5 8–9 that best suits your installation. For ease of installation, Wolf recommends using 838 mm wide cabinets with the E Series single oven. A minimum 838 mm wide cabinet is required for a flush inset installation.
- Page 6 C O M B I N AT I O N I N S TA L L AT I O N S IMPORTANT NOTE: For standard installations, The Wolf E Series single oven may be installed a minimum 610 mm of usable cabinet depth is...
- Page 7 W O L F E S E R I E S B U I LT- I N O V E N S E S E R I E S B U I LT- I N S I N G L E O V E N S S TA N D A R D I N S TA L L AT I O N Overall Oven Width 759 mm...
- Page 8 I N S TA L L AT I O N I N S T R U C T I O N S E S E R I E S B U I LT- I N S I N G L E O V E N S F L U S H I N S E T I N S TA L L AT I O N Overall Oven Width 759 mm...
- Page 9 12–13 that best suits your installation. For ease of installation, Wolf recommends using 838 mm wide cabinets with the E Series double oven. A minimum 838 mm wide cabinet is required for a flush inset installation.
- Page 10 I N S TA L L AT I O N I N S T R U C T I O N S E S E R I E S B U I LT- I N D O U B L E O V E N S S TA N D A R D I N S TA L L AT I O N F L U S H I N S E T I N S TA L L AT I O N IMPORTANT NOTE: For standard installations,...
- Page 11 W O L F E S E R I E S B U I LT- I N O V E N S E S E R I E S B U I LT- I N D O U B L E O V E N S S TA N D A R D I N S TA L L AT I O N Overall Oven Width 759 mm...
- Page 12 I N S TA L L AT I O N I N S T R U C T I O N S E S E R I E S B U I LT- I N D O U B L E O V E N S F L U S H I N S E T I N S TA L L AT I O N Overall Oven Width 759 mm...
- Page 13 E S E R I E S B U I LT- I N S I N G L E O V E N panel for the warming drawer with integrated drawer front will vary according to the The Wolf E Series single oven may be installed specific installation. Refer to the installation in combination with a Wolf convection or non-...
- Page 14 I N S TA L L AT I O N I N S T R U C T I O N S S TA N D A R D I N S TA L L AT I O N MICROWAVE OPENING 38 mm 610 mm...
- Page 15 W O L F E S E R I E S B U I LT- I N O V E N S E L E C T R I C A L R E Q U I R E M E N T S Verify that power is disconnected from The complete appliance must be properly the electrical box before proceeding.
- Page 16 I N S TA L L AT I O N I N S T R U C T I O N S E L E C T R I C A L R E Q U I R E M E N T S I N S TA L L I N G T H E O V E N U N P A C K T H E O V E N...
- Page 17 W O L F E S E R I E S B U I LT- I N O V E N S I N S TA L L I N G T H E O V E N O V E N D O O R R E M O V A L P O S I T I O N T H E O V E N To reduce the weight of the oven and ease installation, removal of the oven door(s) is an...
-
Page 18: Set Clock
Once the oven is fully inserted into the cabinet IMPORTANT NOTE: Prior to operating the opening, locate the mounting holes on the oven, be sure to read the entire Wolf E Series oven side trim. There will be four mounting Built-In Ovens Use & Care Information... - Page 19 IMPORTANT NOTE: If the built-in oven does For service in your area, contact either your not operate properly, follow these trouble- Wolf dealer or visit the Showroom Locator shooting steps: section of our website, wolfappliance.com to find the regional distributor by country.
- Page 20 The information and images in this book are the copyright property of Wolf Appliance, Inc., an affiliate of Sub-Zero, Inc. Neither this book nor any information or images contained herein may be copied or used in whole or in part without the express written permission of Wolf Appliance, Inc., an affiliate of Sub-Zero, Inc.
- Page 21 Otro tipo de anotación que es importante resaltar es la que se incluye en NOTA IMPORTANTE: En esta nota se resalta la información que resulta especialmente importante para que la instalación se realice sin problemas. ® WOLF es una marca comercial registrada de Wolf Appliance, Inc.
- Page 22 NOTA IMPORTANTE: Los hornos integrables mantenimiento antes de utilizar el aparato. Wolf están diseñados y aprobados por el Número de serie organismo regulador correspondiente para que NOTA IMPORTANTE: Este aparato debe instalarse...
- Page 23 26-27 que mejor se adapte a su instalación. Para facilitar la instalación, Wolf recomienda utilizar un armario con un ancho de 838 mm para el horno sencillo Serie E. En el caso de una instalación empotrable, es necesario que...
- Page 24 762 mm de Wolf. A de 610 mm utilizables, si no, podría ser necesario menos que utilice armarios con un fondo superior quitar el panel trasero del armario para que a 610 mm para una instalación estándar o con un...
- Page 25 H O R N O S I N T E G R A B L E S S E R I E E D E WO L F H O R N O S S E N C I L LO S I N T E - G R A B L E S S E R I E E I N S TA L A C I Ó...
- Page 26 I N S T R U C C I O N E S D E I N S TA L A C I Ó N H O R N O S S E N C I L LO S I N T E - Anchura mínima del mueble 838 mm G R A B L E S...
- Page 27 30-31 que mejor se adapte a su instalación. Para facilitar la instalación, Wolf recomienda utilizar un armario con un ancho de 838 mm para el horno doble Serie E. En el caso de una instalación empotrable, es necesario que el armario tenga 838 mm de ancho como mínimo.
- Page 28 I N S T R U C C I O N E S D E I N S TA L A C I Ó N H O R N O S D O B L E S I N T E G R A B L E S S E R I E E I N S TA L A C I Ó...
- Page 29 H O R N O S I N T E G R A B L E S S E R I E E D E WO L F H O R N O S D O B L E S I N T E G R A B L E S S E R I E E I N S TA L A C I Ó...
- Page 30 I N S T R U C C I O N E S D E I N S TA L A C I Ó N H O R N O S D O B L E S I N T E G R A B L E S Anchura mínima del mueble 838 mm S E R I E E...
- Page 31 S E R I E E Recuerde que el tamaño del panel fabricado a medida para el cajón calentador con frente El horno sencillo Serie E de Wolf se puede instalar integrado puede variar según cada instalación. en combinación con un horno microondas de Consulte las instrucciones de instalación que...
- Page 32 I N S T R U C C I O N E S D E I N S TA L A C I Ó N I N S TA L A C I Ó N E S T Á N D A R CAVIDAD DEL MICROONDAS 38 mm...
- Page 33 H O R N O S I N T E G R A B L E S S E R I E E D E WO L F R E Q U I S I T O S E L É C T R I C O S AVISO AVISO Compruebe que la unidad está...
- Page 34 I N S T R U C C I O N E S D E I N S TA L A C I Ó N I N S TA L A C I Ó N R E Q U I S I T O S E L É...
- Page 35 H O R N O S I N T E G R A B L E S S E R I E E D E WO L F I N S TA L A C I Ó N D E L H O R N O R E T I R A D A D E L A P U E R TA D E L C O L O C A C I Ó...
- Page 36 Los hornos sencillos tienen cuatro agujeros empotrables Serie E de Wolf, para conocer la de este tipo mientras que los hornos dobles tienen información de seguridad importante relacionada seis.
- Page 37 Wolf o visite la página Web, www.sub-zero.eu.com, para buscar el Compruebe que el horno está conectado a la distribuidor más cercano.
- Page 38 La información y las imágenes que se incluyen en esta guía son propiedad de Wolf Appliance, Inc., una filial de Sub-Zero, Inc. Este documento junto con la información y las imágenes que en él se incluyen no pueden copiarse ni utilizarse, total ni parcial- mente, sin el consentimiento por escrito de Wolf Appliance, Inc., una filial de Sub-Zero,...
- Page 39 De plus, la mention REMARQUE IMPOR- TANTE met l’accent sur un renseignement particulièrement important pour assurer une installation parfaite. ® WOLF est une marque déposée de Wolf Appliance, Inc.
- Page 40 être installé conformément à tous des fours micro-ondes ou des tiroirs chauffants les codes locaux. La tension, la fréquence et de marque Wolf uniquement. La largeur nominale l’ampérage appropriés doivent être fournis à cet du four encastrable devrait correspondre à la appareil à...
- Page 41 électrique doit affleurer au panneau arrière de adapté à votre installation. l’élément de cuisine. Pour faciliter l’installation, Wolf recommande d’utiliser des éléments de cuisine de 838 mm de largeur avec le four simple Série E. Pour une installation avec panneau d’affleurement, la largeur minimum d’élément de cuisine nécessaire est de...
- Page 42 Série E sous une plaque de cuisson à induction, profondeur utilisable d’élément de cuisine de électrique ou au gaz Wolf de 762 mm. Il est 610 mm minimum. Sinon, vous devrez peut-être recommandé de placer l’alimentation électrique enlever le panneau arrière de l’élément pour...
- Page 43 F O U R S E N C A S T R A B L E S WO L F S E R I E E F O U R S E N C A S T R A B L E S S I M P L E S S E R I E E I N S TA L L AT I O N S TA N D A R D...
- Page 44 I N S T RU C T I O N S D ’ I N S T A L L A T I O N F O U R S E N C A S T R A B L E S S I M P L E S S E R I E E Largeur minimum de...
- Page 45 électrique doit affleurer au panneau arrière de adapté à votre installation. l’élément de cuisine. Pour faciliter l’installation, Wolf recommande d’utiliser des éléments de cuisine de 838 mm de largeur avec le four double Série E. Pour une installation avec panneau d’affleurement, la largeur minimum d’élément de cuisine nécessaire...
- Page 46 I N S T RU C T I O N S D ’ I N S T A L L A T I O N F O U R S E N C A S T R A B L E S D O U B L E S S E R I E E I N S TA L L AT I O N A V E C P A N N E A U...
- Page 47 F O U R S E N C A S T R A B L E S WO L F S E R I E E F O U R S E N C A S T R A B L E S D O U B L E S S E R I E E I N S TA L L AT I O N S TA N D A R D...
- Page 48 I N S T RU C T I O N S D ’ I N S T A L L A T I O N F O U R S E N C A S T R A B L E S D O U B L E S S E R I E E Largeur minimum de...
- Page 49 F O U R E N C A S T R A B L E S I M P L E S E R I E E N’oubliez pas que les dimensions du panneau sur mesure utilisé pour le tiroir chauffant avec façade Le four simple Wolf Série E peut être installé intégrée varient selon l’installation. Pour consulter combiné à un four micro-ondes pourvu ou non les spécifications détaillées, reportez-vous aux...
- Page 50 I N S T RU C T I O N S D ’ I N S T A L L A T I O N I N S TA L L AT I O N S TA N D A R D OUVERTURE DU FOUR MICRO-ONDES 38 mm...
- Page 51 F O U R S E N C A S T R A B L E S WO L F S E R I E E C O N F I G U R AT I O N E L E C T R I Q U E ATTENTION ATTENTION Avant de poursuivre, assurez-vous...
- Page 52 I N S T RU C T I O N S D ’ I N S T A L L A T I O N I N S TA L L AT I O N C O N F I G U R AT I O N E L E C T R I Q U E D U F O U R D E B A L L E Z L E F O U R...
- Page 53 F O U R S E N C A S T R A B L E S WO L F S E R I E E I N S TA L L AT I O N D U F O U R R E T R A I T D E L A P O R T E D U F O U R M I S E E N P L A C E D U F O U R MISE EN GARDE...
- Page 54 Après avoir inséré complètement le four dans d’utilisation et d’entretien des fours encastrables l’ouverture de l’élément de cuisine, repérez les Wolf série E fourni avec l’appareil pour prendre trous de fixation situés sur la moulure latérale du connaissance des informations importantes qu’il four.
- Page 55 étapes service après-vente local, adressez-vous de dépistage des pannes suivantes : à votre revendeur Wolf ou consultez la section « Showroom Locator » de notre site Internet, Vérifiez si l’alimentation électrique est fournie wolfappliance.com, pour trouver les au four.
- Page 56 Les informations et les images contenues dans ce guide sont protégées par des droits d’auteur et sont la propriété de Wolf Appliance, Inc., une filiale de Sub-Zero, Inc. Ce guide et les informations et images qu’il contient ne peuvent être copiés ou utilisés, en partie ou en totalité, sans l’autorisation écrite...
- Page 57 Un’altra nota in calce che vorremmo identificare è NOTA IMPORTANTE: evidenzia informazioni di particolare importanza per un’installazione senza problemi. ® WOLF è un marchio depositato Wolf Appliance Company, Inc.
- Page 58 181 kg. riferimento futuro e verificare di aver letto le intere informazioni per l’utilizzo NOTA IMPORTANTE: i forni built-in Wolf sono e la manutenzione prima dell’uso. concepiti ed approvati per l’installazione Numero di matricola...
- Page 59 62-63 più con il pannello posteriore del pensile. adeguata all’installazione corrente. Per facilitare l’installazione Wolf consiglia di utilizzare pensili con larghezza di 838 mm con i forni singoli Serie E. Per l’installazione con inserti a filo occorre un pensile con larghezza minima di 838 mm.
- Page 60 I N S TA L L A Z I O N E S TA N D A R D NOTA IMPORTANTE: per le installazioni Il forno singolo Wolf Serie E da 762 mm può standard occorre uno spazio minimo di 610 mm essere installato sotto un piano cottura Wolf ad di profondità...
- Page 61 F O R N I B U I LT- I N S E R I E E W O L F F O R N I S I N G O L I B U I LT- I N S E R I E E I N S TA L L A Z I O N E S TA N D A R D Larghezza totale forno 759 mm...
- Page 62 I S T R U Z I O N I P E R L’ I N S TA L L A Z I O N E F O R N I S I N G O L I B U I LT- I N S E R I E E I N S TA L L A Z I O N E C O N I N S E RT I A F I L O Larghezza totale forno...
- Page 63 66-67 più essere a filo con il pannello posteriore del pensile. adeguata all’installazione corrente. Per facilitare l’installazione Wolf consiglia di utilizzare pensili con larghezza di 838 mm con i forni doppi Serie E. Per l’installazione con inserti a filo occorre un pensile con larghezza minima di 838 mm.
- Page 64 I S T R U Z I O N I P E R L’ I N S TA L L A Z I O N E F O R N I D O P P I B U I LT- I N S E R I E E I N S TA L L A Z I O N E S TA N D A R D I N S TA L L A Z I O N E C O N I N S E RT I A F I L O...
- Page 65 F O R N I B U I LT- I N S E R I E E W O L F F O R N I D O P P I B U I LT- I N S E R I E E I N S TA L L A Z I O N E S TA N D A R D Larghezza totale forno 759 mm...
- Page 66 I S T R U Z I O N I P E R L’ I N S TA L L A Z I O N E F O R N I D O P P I B U I LT- I N S E R I E E I N S TA L L A Z I O N E C O N I N S E R T I A F I L O...
- Page 67 F O R N I S I N G O L I B U I LT- I N S E R I E E Tenere a mente che le dimensioni del pannello su misura per il cassetto scaldavivande con I forni singoli Wolf Serie E possono essere mascherina anteriore integrata variano secondo installati in combinazione con un forno a l’installazione specifica.
- Page 68 I S T R U Z I O N I P E R L’ I N S TA L L A Z I O N E I N S TA L L A Z I O N E S TA N D A R D APERTURA FORNO A MICROONDE 38 mm...
- Page 69 F O R N I B U I LT- I N S E R I E E W O L F R E Q U I S I T I E L E T T R I C I Prima di procedere, controllare che Tutto l’elettrodomestico deve essere l’alimentazione sia scollegata dalla sempre correttamente collegato a terra...
- Page 70 I S T R U Z I O N I P E R L’ I N S TA L L A Z I O N E R E Q U I S I T I E L E T T R I C I I N S TA L L A Z I O N E D E L F O R N O D I S I M B A L L A G G I O D E L F O R N O...
- Page 71 F O R N I B U I LT- I N S E R I E E W O L F I N S TA L L A Z I O N E D E L F O R N O R I M O Z I O N E D E L L A P O R TA D E L F O R N O P O S I Z I O N A M E N T O D E L F O R N O...
- Page 72 Dopo aver inserito completamente il forno informazioni sull’uso e la manutenzione dei forni nell’apertura del pensile, individuare i fori di built-in Wolf della Serie E, in dotazione al forno, montaggio sulla rifinitura laterale del forno. per informazioni importanti sulla sicurezza.
- Page 73 Se il forno continua a non funzionare, rivolgersi la posizione del punto dell’etichetta di ad un centro di assistenza autorizzato Wolf. identificazione. Non tentare di riparare da soli il forno. Wolf non è responsabile dell’assistenza richiesta per correggere un’installazione difettosa. S C H E M A...
- Page 74 Sub-Zero, Inc. Questo documento e le informazioni o immagini qui contenute non potranno essere copiati o usati, in parte o nella loro interezza, senza l’esplicito consenso scritto della Wolf Appliance, Inc., una consociata della Sub-Zero, Inc. ©Wolf Appliance, Inc. Tutti i diritti riservati.
- Page 75 Vorsichtsmaßnah- men nicht eingehalten werden. Eine weitere Fußnote, auf die wir aufmerksam machen möchten, ist ein WICHTIGER HINWEIS: Er hebt Informationen hervor, die für eine problemlose Installation besonders relevant sind. ® WOLF ist eine eingetragene Marke von Wolf Appliance, Inc.
-
Page 76: Wichtiger Hinweis
Seriennummer Nachschlagezwecke auf. Vor der Verwendung sind nur zur Installation mit Kochfeldern, Mikrowellen- sollten Sie unbedingt die gesamte Bedienungs- herden und Wärmeschubladen von Wolf konstruiert und Pflegeanleitung lesen. und verfügen über die entsprechenden behördlichen Zulassungen. Die Nennbreite des Einbaubacköfens WICHTIGER HINWEIS: Dieses Gerät muss gemäß... - Page 77 Seite 80–81 dargestellten Ort, der für Rückplatte des Schranks abschließen. Ihre Installation am besten geeignet ist. Zur leichteren Installation empfiehlt Wolf die Verwen- dung von 838 mm breiten Schränken mit dem Einzel- backofen der E-Serie. Für eine bündige/voll inte-grierte Installation ist ein mindestens 838 mm breiter Schrank erforderlich.
- Page 78 Schranks abschließen. rechts vom Backofen unterzubringen. Der Einzelback- Bei Standardinstallationen wird der Einbaubackofen ofen der E-Serie von Wolf kann auch unter einem der E - Serie installiert, indem er von vorne in den 914-mm-Induktions-, Elektro- oder Gaskochfeld von Schrank eingeführt wird. Der Backofen weist auf allen Wolf installiert werden.
- Page 79 E I N B A U B A C K Ö F E N D E R E - S E R I E VO N WO L F E I N B A U E I N Z E L B A C K Ö F E N D E R E - S E R I E S TA N D A R D I N S TA L L AT I O N Gesamtbreite des Backofens...
- Page 80 I N S TA L L AT I O N S A N W E I S U N G E N E I N B A U E I N Z E L B A C K Ö F E N D E R E - S E R I E B Ü...
- Page 81 Schranktiefe erforderlich. Der Schaltkasten muss Ihre Installation am besten geeignet ist. bündig mit der Rückplatte des Schranks abschließen. Zur leichteren Installation empfiehlt Wolf die Verwen- dung von 838 mm breiten Schränken mit dem Doppelbackofen der E-Serie. Für eine bündige/voll integrierte Installation ist ein mindestens 838 mm breiter Schrank erforderlich.
- Page 82 I N S TA L L AT I O N S A N W E I S U N G E N E I N B A U D O P P E L B A C K Ö F E N D E R E - S E R I E B Ü...
- Page 83 E I N B A U B A C K Ö F E N D E R E - S E R I E VO N WO L F E I N B A U D O P P E L B A C K Ö F E N D E R E - S E R I E S TA N D A R D I N S TA L L AT I O N Gesamtbreite des Backofens...
- Page 84 I N S TA L L AT I O N S A N W E I S U N G E N E I N B A U D O P P E L B A C K Ö F E N D E R E - S E R I E B Ü...
- Page 85 Front je nach spezifischer Installation unter- Mithilfe des 762-mm-Umrandungssatzes der E-Serie schiedlich ausfällt. Detaillierte technische Daten kann der Einzelbackofen der E-Serie von Wolf mit finden Sie in den Installationsanweisungen, die mit einem Umluft- oder Standardmikrowellenherd von dem Mikrowellenumrandungssatz und der Wolf und mit einer Wärmeschublade der E-Serie von...
- Page 86 I N S TA L L AT I O N S A N W E I S U N G E N S TA N D A R D I N S TA L L AT I O N MIKROWELLENÖFFNUNG min.
- Page 87 E I N B A U B A C K Ö F E N D E R E - S E R I E VO N WO L F E L E K T R O V O R A U S S E T Z U N G E N ACHTUNG ACHTUNG Stellen Sie sicher, dass die Stromver-...
- Page 88 I N S TA L L AT I O N S A N W E I S U N G E N I N S TA L L I E R E N E L E K T R O V O R A U S S E T Z U N G E N D E S B A C KO F E N S A U S P A C K E N D E S B A C KO F E N S...
- Page 89 E I N B A U B A C K Ö F E N D E R E - S E R I E VO N WO L F I N S TA L L I E R E N D E S B A C KO F E N S A U S B A U E N D E R B A C KO F E N T Ü...
- Page 90 Nachdem der Backofen vollständig in die Schranköff- tene Bedienungs- und Pflegeanleitung für Einbauback- nung eingeführt wurde, müssen die Montagelöcher in öfen der E-Serie von Wolf lesen, da diese wichtige der seitlichen Umrandung des Backofens lokalisiert Sicherheitsdaten enthält. werden. Für einen Einzelbackofen sind vier Montagelöcher vorgesehen und für einen Doppel-...
- Page 91 Website: in der Bedienungs- und Pflegeanleitung für der Backofenumrandung direkt über der Tür ange- wolfappliance.com Einbaubacköfen der E-Serie von Wolf beschrieben bracht ist. Öffnen Sie die Backofentür, um das sind. Typenschild abzulesen. Die Position des Typen- schilds entnehmen Sie der Abbildung auf Seite 77.
- Page 92 Die Informationen und Abbildungen in dieser Anleitung sind das urheberrechtlich geschützte Eigentum der Wolf Appliance, Inc., einem Tochterunternehmen der Sub-Zero Freezer Company, Inc. Weder dieses Handbuch noch darin enthaltene Infor- mationen oder Bilder dürfen insgesamt oder teilweise ohne die ausdrückliche schriftliche Genehmigung der Wolf Appliance, Inc., einem Tochterunternehmen der...
- Page 93 WOLF APPLIANCE, INC. P O BOX 44848 MADISON, WI 53744 USA WOLFAPPLIANCE.COM 8 1 9 3 9 0 R E V- B 2 / 2 0 1 2...
