Bushnell FIRST STRIKE 730005 User Manual

Reflex red dot sight
Hide thumbs Also See for FIRST STRIKE 730005:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

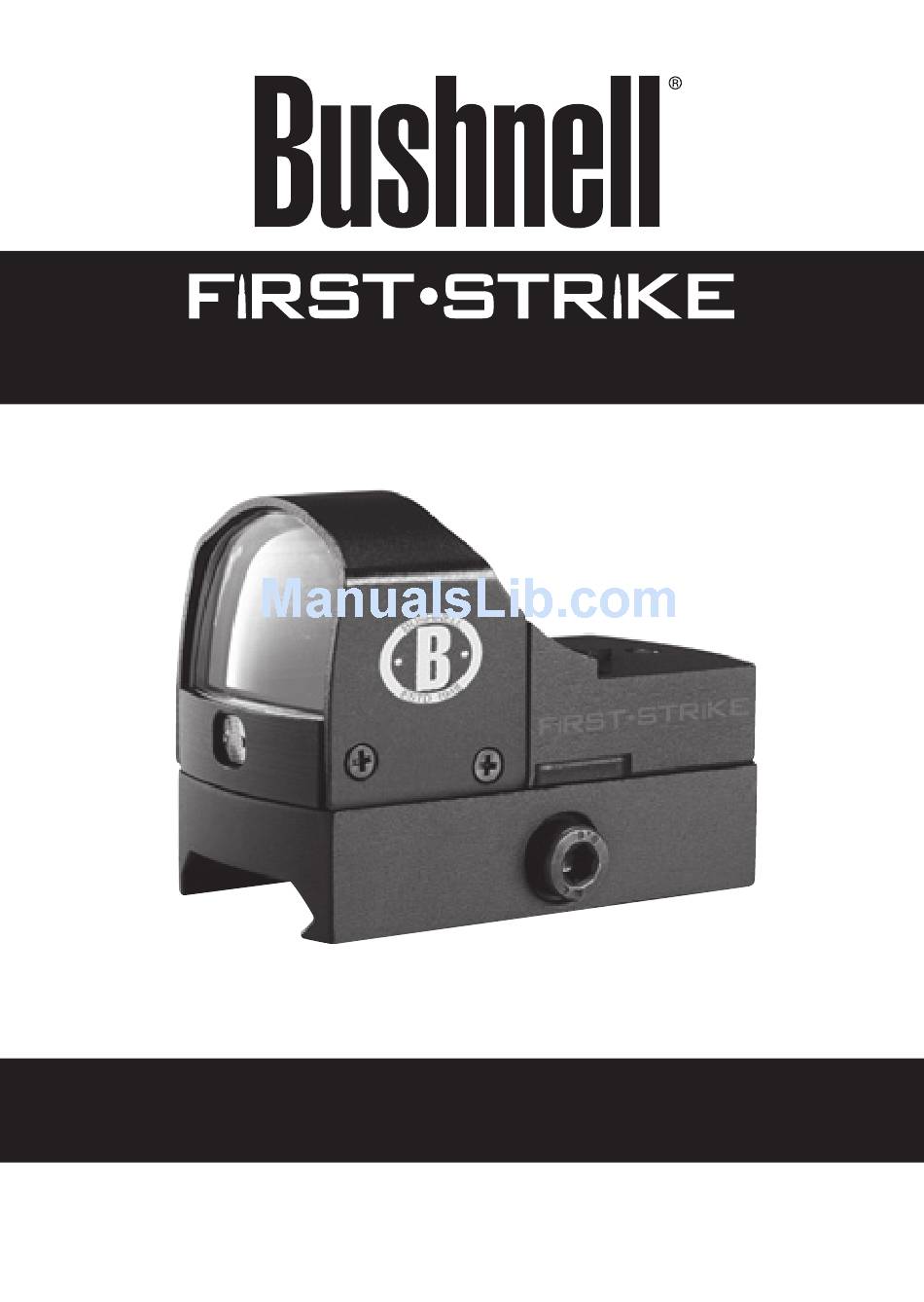

Reflex Red Dot Sight
Model # 730005
Lit #: 98-2313/01-12

Advertisement

Table of Contents
loading

Related Manuals for Bushnell FIRST STRIKE 730005

Summary of Contents for Bushnell FIRST STRIKE 730005

  • Page 1 Reflex Red Dot Sight Model # 730005 Lit #: 98-2313/01-12...

  • Page 2: Table Of Contents

    English Français Español Deutsch Italiano Português...

  • Page 3: English

    English Congratulations on your purchase of the Bushnell “First Strike” electronic reflex sight. Featuring a 5 MOA red dot reticle with convenient self- regulating brightness, and a fully waterproof, shockproof design with integrated mount, this is a state-of-the-art scope designed for hunting, plinking and target shooting with pistols, rifles, shotguns and bows.

  • Page 4: Parts Guide

    Parts Guide A-Photocell B-Integrated Mount C-Lg. Hex Bolt D-Lens E-Elevation Adj Screw F-Windage Adj Screw G-Sm. Hex Bolts H-Protective Cover...
  • Page 5 Parts Guide Included Accessories: • CR 2032 3v Lithium Battery (I) • Windage/Elevation Adjustment Screwdriver (K) • Large Hex Wrench (L) • Small Hex Wrench (M) • Protective Cover (previous page) (H)
  • Page 6 MOUNTING YOUR FIRST STRIKE REFLEX SIGHT • Any Weaver or Picatinny style base is suitable for mounting the First Strike. Make sure the base you use is manufactured specifically for your pistol, rifle or shotgun. Be sure the base is properly installed and securely fastened according to the manufacturer’s instructions for your safety.
  • Page 7 ZEROING YOUR FIRST STRIKE REFLEX SIGHT 1. With the scope mounted and with the protective lens cover (H) removed, rest the gun on a solid support. 2. Start by sighting along the barrel and aim at a target 25 to 50 yards away. View through your electronic sight and gently rotate the windage (F) and elevation adjustments (E), using the supplied screwdriver (K), to align the red dot with the target...
  • Page 8 100 yds 6 inches REPLACING THE BATTERY our new Bushnell First Strike electronic sight is powered by one 3V “coin-style” lithium battery, Type 2032 (I) (pre-installed). Should your reticle grow dim or not light at all, you will need to replace the battery.

  • Page 9: Technical Specifications

    LITHIUM BATTERY REFERENCE CHART Sunrise/ NEDA Duracell Radio Type Shack (size) DL2032 CR2032 5004L Other brands of batteries not listed in the chart are available and suitable for use with your First Strike sight. Refer to “coin cell” NEDA type when purchasing batteries or consult with your dealer.
  • Page 10 ONE YEAR LIMITED WARRANTY Your Bushnell® First Strike elecronic reflex sight is warranted to be free of defects in materials and workmanship for one year after the date of purchase. In the event of a defect under this warranty, we will, at our option, repair or replace the product, provided that you return the product postage prepaid.

  • Page 11: Français

    Français Nous vous félicitons pour l’achat du viseur reflex électronique « First Strike » Bushnell. Equipée d’un réticule à point rouge lumineux de 5 minutes d’angle avec auto-ajustement de la luminosité et conçue de façon étanche et résistante aux chocs avec un support intégré, cette lunette à...
  • Page 12 Guide Des Differentes Pièces Détachées A : cellule photo- électrique B : support intégré C : boulon hexagonal long D : lentille E : vis de réglage vertical F : vis de réglage latéral G : petits boulons hexagonaux H : cache de protection...
  • Page 13 Guide Des Differentes Pièces Détachées Accessoires inclus : • Pile au lithium 3 V CR2032(I) • Tournevis de réglage latéral et vertical (K) • Grande clé hexagonale (L) • Petite clé hexagonale (M) • Cache de protection (page précédente) (H)
  • Page 14 MONTAGE DE VOTRE VISEUR REFLEX FIRST STRIKE • Il est possible de monter le First Strike sur n’importe quel système de fixation Weaver ou Picatinny. Veillez à ce que le système de fixation utilisé soit conçu spécialement pour votre pistolet, carabine ou fusil.
  • Page 15 retiré. Il n’existe donc pas de bouton marche/arrêt. Quand vous ne vous servez plus de la lunette, il suffit de replacer le cache pour éteindre l’appareil. La luminosité du point rouge lumineux de 5 minutes d’angle est également ajustée automatiquement par la cellule photo-électrique, en fonction de la lumière ambiante.
  • Page 16 100 yds 6 inches REMPLACEMENT DE LA PILE Votre viseur électronique First Strike Bushnell fonctionne avec une pile bouton au lithium de 3 V, type 2032 (I) (préinstallée). Lorsque la luminosité de votre réticule baisse ou que celui-ci ne s’allume pas du tout, vous devrez remplacer la pile.
  • Page 17 TABLEAU DE REFERENCE AU LITHIUM PILE Sunrise/ NEDA Duracell Radio Type Shack (size) DL2032 CR2032 5004L D’autres marques de piles ne se trouvant pas dans le tableau sont disponibles et peuvent être utilisées pour votre First Strike. Dans votre magasin, cherchez une pile bouton de type NEDA ou consultez votre vendeur.
  • Page 18 GARANTIE LIMITÉE de UN AN Votre produit Bushnell® est garanti exempt de défauts de matériaux et de fabrication pendant un an après la date d’achat. Au cas où un défaut apparaîtrait sous cette garantie, nous nous réservons l’option de réparer ou de remplacer le produit, à condition de nous le renvoyer en port payé.

  • Page 19: Español

    Español Felicidades por la compra de la mira electrónica reflex “First Strike” de Bushnell. Esta mira, que cuenta con una retícula de punto rojo 5 MOA con una práctica regulación automática del brillo y un diseño resistente al agua y a los golpes con soporte integrado, es un visor de última generación que ha...
  • Page 20 Guía De Componentes A-Fotocélula B-Soporte integrado C-Perno hexagonal grande D-Lente E-Rueda de aj. de elevac. F-Rueda de aj. de resist. G-Pernos hexagonales pequeños H-Tapa protectora...
  • Page 21 Guía De Componentes Accesorios incluidos: • Pila de litio CR 2032 3 V (I) • Llave de ajuste de resistencia/ elevación (K) • Llave hexagonal grande (L) • Llave hexagonal pequeña (M) • Tapa protectora (página anterior) (H)
  • Page 22 MONTAJE DE SU MIRA REFLEX FIRST STRIKE • Cualquier montura de tipo Weaver o Picatinny es adecuada para montar el First Strike. Asegúrese de que la montura que utilice haya sido fabricada específicamente para su pistola, rifle o escopeta. Por su seguridad, compruebe que esté...
  • Page 23 termine de utilizar el visor, simplemente coloque la tapa en su lugar para que vuelva a apagarse. El brillo del punto rojo 5 MOA se regula automáticamente mediante una fotocélula, que se basa en el nivel de luminosidad del ambiente. 1.
  • Page 24 100 yds 6 inches SUSTITUCIÓN DE LA BATERÍA Su nueva mira First Strike de Bushnell utiliza una pila de botón de litio de 3 V y tipo 2032 (I) (incluida). Si la retícula se vuelve opaca o no se ilumina, deberá...
  • Page 25 PILA DE LITIO TABLA DE REFERENCIA Sunrise/ NEDA Duracell Radio Type Shack (size) DL2032 CR2032 5004L Existen otras marcas de pilas que no figuran en la lista de la tabla, pero que están disponibles y pueden utilizarse con la mira First Strike. Solicite pilas de botón tipo NEDA cuando compre pilas, o consulte con su distribuidor.
  • Page 26 GARANTÍA LIMITADA de UNO AñO Su producto Bushnell® está garantizado contra defectos de materiales y fabricación durante uno año después de la fecha de compra. En caso de defectos bajo esta garantía, nosotros, a nuestra opción, repararemos o sustituiremos el producto siempre que lo devuelva con portes pagados.

  • Page 27: Deutsch

    Deutsch Herzlichen Glückwunsch zum Kauf des elektronischen Reflexvisiers „First Strike“ von Bushnell. Dabei handelt es sich um ein hochmodernes Zielfernrohr für die Jagd sowie zum Ziel- und Scheibenschießen mit Pistolen, Gewehren, Schrotflinten und Bögen, das über ein 5-MOA-Rotpunkt-Fadenkreuz mit selbstregulierender Helligkeit sowie eine integrierte Befestigung verfügt und vollständig wasserdicht...
  • Page 28 TEILEANLEITUNG A – Fotozelle B – Integrierte Montagehalter- C – Lange Sechs- kantschraube D – Linse E – Höhenein- stellschraube F – Seitenein- stellschraube G – Kleine Sechs- kantschrauben H – Schutzab- deckung...
  • Page 29 TEILEANLEITUNG Enthaltenes Zubehör: •3-V-Lithiumbatterie CR 2032 (I) • Schraubendreher für Seiten-/Höheneinstellung (K) • Großer Inbusschlüssel (L) • Kleiner Inbusschlüssel (M) • Schutzabdeckung (vorherige Seite) (H)
  • Page 30 MONTIEREN DES FIRST STRIKE-REFLEXVISIERS • Für die Montage des First Strike ist jede beliebige Weaver-oder Picatinny-Halterungsschiene geeig- net. Stellen Sie sicher, dass die verwendete Halter- ungsschiene speziell für Ihre Pistole, Ihr Gewehr oder Ihre Schrotflinte konzipiert und gefertigt wurde. Vergewissern Sie sich zu Ihrer Sicherheit, dass die Halterungsschiene gemäß...
  • Page 31 Das First Strike-Zielfernrohr verfügt über eine integri- erte Fotozelle (A), mit deren Hilfe das Gerät beim Ab- nehmen der Linsenschutzabdeckung (H) automatisch eingeschaltet wird. Ein Einschaltknopf ist nicht vorhan- den. Bringen Sie nach Verwendung des Zielfernrohrs einfach die Abdeckung wieder an, um es auszuschalten. Die Helligkeit des 5-MOA-Rotpunkts wird ebenfalls mithilfe der Fotozelle reguliert.
  • Page 32 100 yds 6 inches WECHSELN DER BATTERIE Ihr neues elektronisches Zielfernrohr First Strike von Bushnell wird mit einer 3-V-Knopfzellen-Lithiumbatterie vom Typ 2032 (I) (vormontiert) betrieben. Sollte das Fadenkreuz verblassen oder gar nicht aufleuchten, müssen Sie die Batterie auswechseln. Verwenden Sie zum Einsetzen einer neuen Batterie den mitgelieferten kleinen Inbusschlüssel (M), um die beiden Schrauben...
  • Page 33 Teil des Zielfernrohrs ab und legen Sie die Batterie mit der „+“-Seite nach oben ein, wie in der Teileanleitung dargestellt. Bringen Sie den oberen Teil wieder an und ziehen Sie die Schrauben (G) fest. LITHIUMBATTERIE AUSFÜHRUNGSTABELLE Sunrise/ NEDA Duracell Radio Type Shack (size)
  • Page 34 GEWÄHRLEISTUNGSFRIST EIN JAHRE Auf das von Ihnen erworbene Produkt der Firma Bushnell® gewähren wir eine einsjährige Garantie auf Materialmängel und Verarbeitung, gültig ab dem Kaufdatum. Falls während dieser Garantiezeit ein Mangel auftreten sollte, behalten wir uns die Entscheidung darüber vor, das Produkt zu reparieren oder zu ersetzen, unter der Voraussetzung, dass der Kunde das Produkt porto- und versandkostenfrei an uns zurückschickt.

  • Page 35: Italiano

    Il sistema di puntamento è ideato per garantire la massima luminosità, a raffronto con altri modelli di questo genere. Nell’insieme, questa ottica costituisce la prova che Bushnell occupa uno dei primi posti nel campo delle tecnologie avanzate.
  • Page 36 Guida Alle Componenti A-Fotocellula B-Supporto integrato C-Lg. Bullone esagonale D-Lenti E-vite regolazi- one elevazione F-vite regolazi- one derivazione G-Sm. Bulloni esagonali H-Coperchio di protezione...
  • Page 37 Guida Alle Componenti Accessori in dotazione: • Batteria al litio 3v 2032 CR (I) • Cacciavite regolazione derivazione/elevazione (K) • Chiave a testa esagonale grande (L) • Chiave a testa esagonale piccola (M) • Coperchio di protezione (pagina precedente) (H)
  • Page 38 MONTAGGIO DELL’OTTICA A RIFLESSO FIRST STRIKE • Qualsiasi base del tipo Weaver o Picatinny è idonea per il montaggio di First Strike. Verificare tuttavia che la base utilizzata sia prodotta specificamente per la pistola, carabina o fucile. Verificare che la base sia opportunamente installata;...
  • Page 39 di accensione. Una volta terminato l’impiego dell’ottica, è sufficiente riposizionare il coperchio e ottenere così lo spegnimento. La luminosità del red dot 5 MOA viene altresì regolata automaticamente dalla fotocellula, in base al livello di luce presente nell’ambiente circostante. 1. Una volta montata l’ottica e rimosso il coperchio di protezione delle lenti (H), posizionare la pistola su un supporto solido.
  • Page 40 100 yds 6 inches SOSTITUZIONE BATTERIE La nuova ottica elettronica Bushnell First Strike viene alimentata con una batteria al litio a “moneta” da 3V, tipo 2032 (I) (pre-installata). Se l’illuminazione del reticolo si affievolisce o non si accende, occorre sostituire la batteria.
  • Page 41 BATTERIA AL LITIO TABELLA DI RIFERIMENTO Sunrise/ NEDA Duracell Radio Type Shack (size) DL2032 CR2032 5004L Le altre marche di batterie non riportate nella tabella sono comunque disponibili e adatte all’uso con First Strike. Scegliere, come riferimento, la tipologia NEDA “a moneta”...
  • Page 42 GARANZIA LIMITATA PER UN ANNI Si garantisce che questo prodotto Bushnell® sarà esente da difetti di materiale e fabbricazione per un anni a decorrere dalla data di acquisto. In caso di difetto durante il periodo di garanzia, a nostra discrezione ripareremo o sostituiremo il prodotto purché...

  • Page 43: Português

    O respectivo sistema de mira foi elaborado para ser o mais brilhante do género. De forma geral, esta mira é uma prova positiva de que a Bushnell se encontra directamente na linha da frente da tecnologia avançada.
  • Page 44 Manual De Peças A-Fotocélula B-Suporte inte- grado C-Parafuso sexta- vado grande D-Lente E-Parafuso de ajuste de elevação F-Parafuso de ajuste de desvio G-Parafusos sexta- vados pequenos H-Tampa de pro- tecção...
  • Page 45 Manual De Peças Acessórios incluídos: • Bateria de lítio de 3V CR 2032 (I) • Chave de fendas do ajuste de elevação/desvio (K) • Chave de parafusos sextavados grande (L) • Chave de parafusos sextavados pequena (M) • Tampa de protecção (página anterior) (H)
  • Page 46 MONTAGEM DA SUA MIRA REFLEX FIRST STRIKE • Qualquer base do tipo Weaver ou Picatinny é adequada para montar a First Strike. Certifique-se de que a base utilizada se encontra especificamente fabricada para a sua pistola, carabina ou caçadeira. Certifique-se de que a base se encontra instalada de forma correcta e apertada com firmeza de acordo com as instruções do fabricante para sua segurança.
  • Page 47 desligar novamente a alimentação. A luminosidade do ponto vermelho de 5 MOA também é regulado automaticamente pela fotocélula, com base no nível da luz ambiente. 1. Com a mira montada e a tampa de protecção da lente (H) removida, apoie a arma num suporte sólido.
  • Page 48 100 yds 6 inches SUBSTITUIÇÃO DA BATERIA A sua nova mira electrónica First Strike da Bushnell é alimentada por uma bateria de lítio “tipo botão” de 3V, Tipo 2032 (I) (pré-instalada). Se o respectivo retículo começar a escurecer ou não acender, será necessário substituir a bateria.
  • Page 49 TABELA DE REFERÊNCIA DE BATERIA LITHIUM Sunrise/ NEDA Duracell Radio Type Shack (size) DL2032 CR2032 5004L Existem outras marcas de baterias que não se encontram no diagrama que estão disponíveis e são adequadas para utilizar com a sua mira First Strike. Consulte o tipo NEDA da “bateria tipo botão”...
  • Page 50 Richmond Hill, Ontario L4B 2M9 Para produtos adquiridos fora dos Estados Unidos ou do Canadá favor contatar seu revendedor local quanto a informações aplicáveis referentes a sua garantia. A Bushnell também pode ser contatada na Europa pelo telefone: Bushnell Germany GmbH European Service Centre Mathias-Brüggen-Str.
  • Page 52 Bushnell Outdoor Products 9200 Cody, Overland Park, Kansas 66214 (800) 423-3537 • www.bushnell.com ©2012 Bushnell Outdoor Products...
