Summary of Contents for Intel DH61WW
- Page 1 英特尔® 台式机主板 DH61WW 产品指南...
- Page 2 修订记录 修订版 修订记录 日期 ® 台式机主板 DH61WW 产品指南》第一版 2011 年 2 月 -001 《英特尔 ® 2011 年 4 月 -002 《英特尔 台式机主板DH61WW 产品指南》第二版 ® -003 2012 年 3 月 《英特尔 台式机主板DH61WW 产品指南》第三版 免责声明 ® 本文档提供有关英特尔 产品的信息。本文档并未授予任何知识产权的许可，并未以明示或暗示，或以禁止反言或其它方式授 予任何知识产权许可。除英特尔在其产品的销售条款和条件中声明的责任之外，英特尔概不承担任何其它责任。并且，英特尔 对英特尔产品的销售和／或使用不作任何明示或暗示的担保，包括对产品的特定用途适用性、适销性或对任何专利权、版权或 其它知识产权的侵权责任等，均不作担保。英特尔产品并非设计用于医疗、救生或维生等用途。英特尔可能随时对产品规格及 产品描述作出修改，恕不另行通知。...
- Page 3 前言 ® 台式机主板 DH61WW 的板面布局、组件安装、BIOS 更新 本《产品指南》为您提供有关英特尔 和规范要求等信息。 适用读者 本《产品指南》旨在供合格的技术人员使用。它并不面向一般读者。 仅用于设计计划内的应用领域 所有英特尔台式机主板均已经过评估测试，并认定为信息技术设备 (I.T.E.)，可安装于家用、商用、 学校、计算机房或类似场所的个人计算机 (PC) 中。本产品在其它 PC 或嵌入式非 PC 应用领域或 应用环境（如医疗、工业、报警系统、测试设备等）下的适用性，未经英特尔进一步鉴定，可能 不受支持。 文档结构 本《产品指南》包括以下各章内容： 台式机主板功能：概述产品的功能与特性 安装和更换台式机主板组件：提供有关安装本台式机主板及其它硬件组件的指导 更新 BIOS：提供有关更新 BIOS 的指导 错误消息和指示信号：提供有关 BIOS 错误消息和笛音码的说明 符合标准与规范：描述主板遵守的安全标准和 EMC（电磁兼容性）规章及产品认证 体例 本文档采用如下体例： 注意 注意提醒用户如何防止损坏硬件或丢失数据。 注释...
- Page 4 英特尔台式机主板 DH61WW 产品指南 术语 下表列出了本产品指南中常用的一些术语及其说明。 术语 说明 千兆字节（1,073,741,824 字节） 千兆赫（十亿赫兹） 千字节（1024 字节） 兆字节（1,048,576 字节） 兆位（1,048,576 位） 兆赫（百万赫兹）...
-
Page 5: Table Of Contents
目录 1 台式机主板功能 支持的操作系统 ....................11 台式机主板组件 ....................12 处理器.......................14 ® H61 Express 芯片组..................15 英特尔 主内存.......................15 图形子系统 ......................16 集成图形.....................16 模拟显示 (VGA) ..................16 PCI Express* x16 图形 .................16 音频子系统 ......................16 LAN 子系统 ......................17 USB 支持......................18 SATA 支持 ......................18 扩展功能 ......................18 旧式 I/O ......................18 BIOS ........................19 SATA 自动配置... - Page 6 ® 使用 Intel Express BIOS Update（英特尔 快速 BIOS 更新）实用程序更新 BIOS .....57 使用 F7 功能键更新 BIOS..................58 ® 使用 ISO Image BIOS Update（ISO 映像 BIOS 更新）文件或 Intel Flash Memory ® Update Utility（英特尔 快闪内存更新实用程序）更新 BIOS ........59 获取 BIOS 更新文件 ..................59 使用 Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序）更新 BIOS ..59 使用...
- Page 7 15. 安装 PCI Express x16 图形卡 ................38 16. 拆卸 PCI Express x16 图形卡 ................39 17. 连接串行 ATA 电缆..................40 18. 内置接头连接器 ....................41 19. 背面板音频连接器....................46 20. 机箱风扇接头连接器位置 ...................47 21. 连接电源系统电缆....................48 22. BIOS 配置跳线块位置 ..................49 23. 拆卸电池 ......................56 24. 英特尔台式机主板 DH61WW 中国 RoHS 物质主动声明表...........70...
- Page 8 英特尔台式机主板 DH61WW 产品指南 表 1. 功能摘要 ....................... 9 2. 英特尔台式机主板 DH61WW 组件 ...............13 3. LAN 状态 LED 指示灯状态.................18 4. 前面板英特尔高保真音频信号名称 ................42 5. 前面板 AC ’97 音频接头连接器信号名称 ..............42 6. S/PDIF 接头连接器信号名称 ................42 7. 机箱开启接头连接器信号名称 ................43 8. TPM 接头连接器信号名称 ..................43 9. 前面板接头连接器信号名称.................44 10.
-
Page 9: 台式机主板功能
1 台式机主板功能 ® 台式机主板 DH61WW 的主要功能和特性。表 1 对本台式机主板的各主要 本章简要描述英特尔 功能进行了总结。 表 1. 功能摘要 MicroATX 规格（243.84 毫米［9.60 英寸］x 198.12 毫米［7.80 英寸］） 形状参数 ® ® • 采用 LGA1155 引脚规格封装的英特尔 酷睿™ i7、英特尔 酷睿™ i5、 处理器支持 ® ® 酷睿™ i3 和英特尔 英特尔 奔腾处理器： ®... - Page 10 英特尔台式机主板 DH61WW 产品指南 表 1. 功能摘要（续） • 六个 USB 2.0 端口： 外围设备接口 ― 四个 USB 2.0 端口通过叠层式背面板连接器实现 ― 两个 USB 2.0 前面板端口通过双端口内置接头连接器实现 • 四个 SATA 每秒 3 Gb 端口，通过英特尔 H61 Express 芯片组实现 • 一个串行端口接头连接器 • 一个并行端口背面板连接器 • 一个 PS/2* 背面板连接器，用于鼠标／键盘支持...
-
Page 11: 支持的操作系统
台式机主板功能 支持的操作系统 本台式机主板支持以下操作系统： • Microsoft Windows* 7 Ultimate 64 位版 • Microsoft Windows 7 Ultimate 32 位版 • Microsoft Windows 7 Professional 64 位版 • Microsoft Windows 7 Professional 32 位版 • Microsoft Windows 7 Home Premium 64 位版 • Microsoft Windows 7 Home Premium 32 位版... -
Page 12: 台式机主板组件

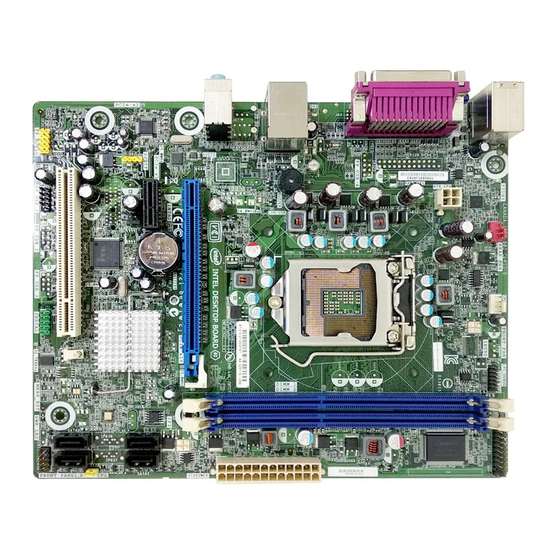

英特尔台式机主板 DH61WW 产品指南 台式机主板组件 图 1 显示了英特尔台式机主板 DH61WW 主要组件的大致位置。 图 1. 英特尔台式机主板 DH61WW 组件... - Page 13 台式机主板功能 表 2. 英特尔台式机主板 DH61WW 组件 标签 说明 常规 PCI 总线附加卡连接器 机箱开启接头连接器 S/PDIF 接头连接器 PCI Express 2.0 x1 附加卡连接器 电池 PCI Express 2.0 x16 附加卡连接器 背面板连接器 备用电源 LED 指示灯 12 V 处理器内核电压连接器（2 x 2 针） 机箱背面风扇接头连接器 扬声器 处理器插槽 处理器风扇接头连接器 DDR3 DIMM 1 插槽...
-
Page 14: 处理器
• http://processormatch.intel.com 受支持的处理器 • http://www.intel.com/products/desktop/chipsets/inde 芯片组信息 x.htm • BIOS 和驱动程序更新 http://downloadcenter.intel.com/ • http://www.intel.com/support/go/buildit 集成信息 处理器 注意 若未使用恰当的电源系统，和／或未将 12 V（2 x 2 针）电源连接器连接到台式机主板上， 则可能对台式机主板造成损害或导致系统功能异常。 英特尔台式机主板 DH61WW 支持采用 LGA1155 引脚规格封装的英特尔酷睿 i7、英特尔 酷睿 i5、英特尔酷睿 i3 和英特尔奔腾处理器。台式机主板上不包括处理器，须单独购买。 处理器通过 LGA1155 插槽连接到台式机主板上。 有关英特尔台式机主板 DH61WW 受支持处理器的详情，请访问 http://processormatch.intel.com。... -
Page 15: 英特尔 ® H61 Express 芯片组
台式机主板功能 ® H61 Express 芯片组 英特尔 英特尔 H61 Express 芯片组，包括 Intel H61 Platform Controller Hub（英特尔 H61 平台控制 器中枢，PCH），提供到处理器以及 USB、SATA、LPC、音频、网络、显示器和 PCI Express 接口的接口。PCH 是主板 I/O 通道的集中控制器。 主内存 注释 ® SDRAM 内存规范，应在本主板上安装支持串行设备检测 (SPD) 为了完全符合所有适用的英特尔 数据结构的 DIMM 内存模块。如果您安装的内存模块不支持 SPD，开机时屏幕上将显示一条说明此 状况的消息。BIOS 会尝试配置内存控制器，以便正常运行。 本主板具备两个 DIMM 插槽，并支持以下内存功能与特性：... -
Page 16: 图形子系统
英特尔台式机主板 DH61WW 产品指南 图形子系统 本主板支持集成图形（Intel Graphics Technology（英特尔图形技术））或 PCI Express 2.0 x16 图形。 集成图形 ® 对于具备 Intel Graphics Technology（英特尔图形技术）的处理器，本主板通过 Intel Flexible ® ® Display Interface（英特尔 FDI）支持集成图形。 灵活显示接口，英特尔 模拟显示 (VGA) VGA 端口支持模拟显示。刷新率为 75 Hz 时所支持的最高分辨率为 2048 x 1536 (QXGA)。 每当连接新的显示器时，VGA 端口均在 POST（开机自检）期间启用，而与 DVI-D 连接器的... -
Page 17: Lan 子系统
前面板耳机输出受独立音频声道对支持，允许多流式音频配置，如同时环绕声音播放和立体声音频 会议（通过连接至背面板音频连接器的扬声器和连接至前面板音频连接器的耳机实现）。 板载内置单声道扬声器接头连接器允许连接至内置、小功率扬声器，以实现基本的系统声音功能。 此子系统具备在 1 W（均方根）下驱动 8 Ω 扬声器负载和在 1.5 W（均方根）下驱动 4 Ω 扬声器 负载的能力。 板载 S/PDIF 接头连接器允许连接至数字音频输出同轴或光纤适配器。 背面板音频连接器可通过音频设备驱动程序进行配置。音频软件和驱动程序可访问 http://downloadcenter.intel.com/ 获得。 LAN 子系统 LAN 子系统包括： • 英特尔 82579V 千兆位（每秒 10/100/1000 Mb）以太网 LAN 控制器 • 带有集成状态 LED 指示灯的 RJ-45 LAN 连接器... -
Page 18: Usb 支持
英特尔台式机主板 DH61WW 产品指南 表 3. LAN 状态 LED 指示灯状态 LED 指示灯 LED 指示灯 LED 指示灯 颜色 状态 表示 A（连接／活动） 未建立 LAN 连接 绿色 熄灭 已建立 LAN 连接 亮起 LAN 正处于活动状态 闪烁 B（连接速度） 每秒 10 Mb 的数据速率 不适用 熄灭 每秒 100 Mb 的数据速率... -
Page 19: Bios
访问 Setup（设置）程序。 • 如果同时设置了管理员口令和用户口令，则必须输入管理员口令或用户口令，才能进入 Setup （设置）程序。可查看和更改哪些 Setup（设置）程序选项取决于输入的是管理员口令还是用 户口令。 • 设置用户口令可对启动计算机的人员进行限制。在计算机启动之前将提示输入口令。如果只设置 了管理员口令，则计算机在启动时将不提示输入口令。如果同时设置了这两个口令，则可通过 输入任何一个口令来启动计算机。 有关复位口令的指导，请参阅第 50 页“清除口令”。 Trusted Platform Module（可信平台模块，TPM）支持 英特尔台式机主板 DH61WW 提供连接到外置 TPM 的接头连接器。第 12 页图 1 中的 P 显示了 该接头连接器，而第 43 页上的表 8 则列出了该接头连接器的引脚。按设计，TPM 旨在通过为 关键操作和其他安全性关键任务提供受保护空间增强平台的安全性。采用硬件和软件两方面的技术， TPM 可在最薄弱的阶段保护加密和签名密钥，即在以非加密的纯文本格式使用密钥执行操作期间 实施保护。TPM 保护非加密的密钥和平台身份验证信息，防止基于软件的恶意攻击。... -
Page 20: 风扇转速控制和硬件监控
英特尔台式机主板 DH61WW 产品指南 风扇转速控制和硬件监控 硬件监控和风扇转速控制的特性包括： • 温度传感器内置于处理器和英特尔 PCH 中且靠近处理器稳压器和系统内存 • 系统电压监控，以检测高于或低于可接受值的电平 • 温度监控封闭环路风扇控制，对于所有三个风扇均可根据需要调整风扇转速 • 支持机箱安全功能，可检测机箱盖是否被拆除。此安全功能通过机箱上可连接至台式机主板上的 机箱开启接头连接器的机械开关实现。 电源管理 电源管理可以在几个级别上实现，包括通过高级配置与电源接口 (ACPI) 的软件支持和以下所列的 硬件支持： • 电源连接器 • 风扇接头连接器 • 局域网 (LAN) 唤醒功能 • 瞬时可用计算机技术（挂起到 RAM） • +5 V 备用电源 LED 指示灯 • USB 唤醒... - Page 21 台式机主板功能 风扇接头连接器 风扇的功能／操作如下： • 主板处于 ACPI S0 状态时风扇打开。 • 计算机处于 ACPI S3、S4 或 S5 状态时风扇关闭。 • 各风扇接头连接器均连接至转速计输入端。 • 所有风扇接头连接器都支持封闭环路风扇控制，借此可调节风扇转速或按需要打开或关闭风扇。 • 所有风扇接头连接器都具有 +12 V 直流连接。 • 所有风扇接头连接器都受脉冲宽度调制控制。 • 机箱背面风扇接头连接器支持 3 芯风扇的线性风扇控制。 本台式机主板具备 4 针处理器风扇接头连接器和与 4 芯及 3 芯机箱风扇兼容的 4 针机箱风扇接头 连接器。 局域网...
- Page 22 英特尔台式机主板 DH61WW 产品指南 +5 V 备用电源 LED 指示灯 注意 如果交流电源已关闭而备用电源指示灯仍亮起，请在安装或拆卸与主板连接的任何设备之前，先断开 电源电缆。否则可能会损坏主板和任何相连的设备。 当主板上仍存在备用电源时，即使计算机看起来好像处于关闭状态，台式机主板的备用电源 LED 指示灯（如图 3 所示）将依然亮起。换言之，当该绿色 LED 指示灯亮起时，备用电源在内存模块 插槽和 PCI 连接器处依然存在。 图 3. 备用电源指示灯位置 有关台式机主板备用电流要求的更详尽信息，请参阅站点 http://www.intel.com/support/motherboards/desktop/ 上的《产品技术规格》(Technical Product Specification)。...
-
Page 23: 板载扬声器
台式机主板功能 USB 唤醒 注释 USB 唤醒要求使用支持 USB 唤醒的 USB 外围设备和支持 USB 唤醒的操作系统。 USB 总线活动可将计算机从 ACPI S3 状态唤醒。 PCI PME# 信号唤醒支持 当核实在常规 PCI 总线上有 PME# 信号时，计算机将从 ACPI S3、S4 或 S5 状态唤醒。 PCI Express WAKE# 信号唤醒支持 当核实在 PCI Express 总线附加卡上有 WAKE# 信号后，计算机将从 ACPI S3、S4 或 S5 状态 唤醒。... - Page 24 英特尔台式机主板 DH61WW 产品指南...
-
Page 25: 安装和更换台式机主板组件
2 安装和更换台式机主板组件 本章将告诉您如何： • 安装 I/O 防护板 • 安装和拆卸台式机主板 • 安装和拆卸处理器 • 安装和拆卸内存 • 安装和拆卸 PCI Express x16 卡 • 连接串行 ATA 电缆 • 连接到内置接头连接器 • 连接到音频系统 • 连接机箱风扇和电源系统电缆 • 设置 BIOS 配置跳线 • 清除口令 • 更换电池 开始之前 注意 本章描述的过程假定您已熟悉有关个人计算机的常见技术术语，并假定您熟悉使用和调整电子设备 所需的安全惯例和规章要求。... -
Page 26: 安装注意事项
英特尔台式机主板 DH61WW 产品指南 安装注意事项 当您安装并测试英特尔台式机主板时，请遵守安装说明中的所有警告和注意事项。 为避免造成人身伤害，请注意： • 连接器上的尖锐引脚或插针 • 印刷电路组件上的尖锐引脚或插针 • 机箱的毛边和利角 • 高温组件（如处理器、稳压器和散热器等） • 可能引起短路的线缆破损 一些计算机操作和组装工作必须由合格的技术人员完成，并需遵守所有相关警告和注意事项。 防止电源系统过载 不要让电源系统的输出承受过载负荷。为避免电源系统过载，应确保计算机中所有模块的电流负载 总和小于每个电源系统输出电路的输出电流额定值与台式机主板电源损耗充分净空值之和。 遵守安全与规范要求 仔细阅读并遵守本部分所列的以及随机箱和相关模块提供的各项说明。如果您违反了以下指导以及 由机箱和模块供应商提供的指导，必将增大危险性及违反地方法规及规章的可能性。如果机箱说明与 以下说明或相关模块的说明不一致，请与供应商联系，以决定采用何种方法才能保证您的计算机符合 安全和规章要求。 有关本台式机主板符合标准与规范的详情，请参阅附录 B。... -
Page 27: 安装 I/O 防护板
安装和更换台式机主板组件 安装 I/O 防护板 随本台式机主板提供了一块 I/O 防护板。在机箱内安装此防护板后，可阻挡无线电射频的传播， 保护内置组件不受灰尘和异物侵害，并可使机箱内的气流保持畅通。 在向机箱中安装本台式机主板之前，应先安装 I/O 防护板。如图 4 所示，将防护板放入机箱内。 将防护板按入到位，使其紧密牢固地就位。如果防护板不适合机箱的尺寸，请从机箱供应商处获取 尺寸合适的防护板。 图 4. 安装 I/O 防护板... -
Page 28: 安装和拆卸台式机主板
英特尔台式机主板 DH61WW 产品指南 安装和拆卸台式机主板 注意 以下步骤只允许由合格的技术人员完成。在执行此处描述的步骤之前，必须先断开计算机电源。 如果在打开计算机机箱之前没有断开计算机电源，则可能导致人身伤害或设备损坏。 有关安装和拆卸本台式机主板的说明，请参阅机箱手册。 图 5 显示了英特尔台式机主板 DH61WW 安装螺丝孔的位置。 图 5. 英特尔台式机主板 DH61WW 安装螺丝孔位置... -
Page 29: 安装和拆卸处理器
安装和更换台式机主板组件 安装和拆卸处理器 以下向您介绍如何将处理器安装到台式机主板上。 安装处理器 注意 在安装或拆卸处理器之前，应确保已从计算机上拔下电源电缆，以切断交流电源；备用电源 LED 指示灯不应亮起（参见第 22 页图 3）。否则，可能会损坏处理器和台式机主板。 要安装处理器，请按以下说明操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 按下插槽拉杆并使其脱离插槽，松脱处理器插槽拉杆（图 6 中的 A 和 B）。 图 6. 松脱插槽拉杆... - Page 30 英特尔台式机主板 DH61WW 产品指南 3. 转动插槽拉杆，将压板从插槽上抬起（图 7 中的 A）。确保压板处于完全打开位置 （图 7 中的 B），注意不要损坏其附近组件。切勿触碰插槽触点。 图 7. 抬起压板...
- Page 31 安装和更换台式机主板组件 4. 从处理器保护罩中取出处理器。只可握持处理器的边缘部位，小心不要触碰处理器的底部 （参见图 8）。 注释 请勿将处理器保护罩丢弃。每当从插槽中拆除处理器后，总要把处理器保护罩重新盖好。 图 8. 从处理器保护罩中取出处理器 5. 按图 9 所示的方位用拇指和食指握住处理器，使您的手指与插槽的手指切口对齐。确保处理器 插针 1 指示标记（金色三角）与插槽上的插针 1 倒角对齐（图 9 中的 B），并且处理器上的 凹口与插槽上的凸块对齐（图 9 中的 C）。垂直向下降低处理器，切勿使处理器在插槽上倾斜 或滑动（图 9 中的 A）。 图 9. 安装处理器...
- Page 32 英特尔台式机主板 DH61WW 产品指南 6. 小心翼翼地扣合插槽拉杆（图 10 中的 A），期间请确保扣合拉杆时，将压板的前部边缘 滑入带肩螺丝帽的下方。将插槽拉杆卡扣到压板的锁口中（图 10 中的 C、D）。插槽保护罩 （图 10 中的 B）将弹出，如图所示。 图 10. 将压板固定到位 7. 捡起插槽保护罩，并将其从台式机主板上取走。 注释 请勿将插槽保护罩丢弃；保存好以备后用。每当从插槽中拆除处理器后，总要把插槽保护罩 重新盖好。...
-
Page 33: 安装处理器风扇散热器
安装和更换台式机主板组件 安装处理器风扇散热器 英特尔台式机主板 DH61WW 带有处理器风扇散热器安装孔。有关将处理器风扇散热器安装到 台式机主板上的说明，请参阅盒装处理器手册或盒装散热解决方案手册。 连接处理器风扇散热器电缆 将处理器风扇散热器电源电缆连接到 4 针处理器风扇接头连接器上（参见图 11）。推荐采用具备 4 针连接器的风扇，如图 11 所示。 图 11. 将处理器风扇散热器电源电缆连接到处理器风扇接头连接器上 拆卸处理器 有关如何拆卸处理器风扇散热器和处理器的说明，请参阅处理器安装手册。... -
Page 34: 安装和拆卸系统内存
英特尔台式机主板 DH61WW 产品指南 安装和拆卸系统内存 注释 为了完全符合所有适用的英特尔 SDRAM 内存规范，应在本台式机主板上安装支持串行设备检测 (SPD) 数据结构的 DIMM 内存模块。 本台式机主板具备两个 240 针 DDR3 DIMM 插槽，分别提供通道 A 和通道 B。为获得双通道 性能，请安装速度和容量均相互相等的一对匹配 DIMM（参见图 12）。 图 12. 双通道内存配置示例... -
Page 35: 安装 Dimm
安装和更换台式机主板组件 安装 DIMM 为确保使用正确的 DIMM，请将 DIMM 插入图 13 所示的 DDR3 DIMM 插槽内。所有的小凹口 应与 DDR3 DIMM 插槽上的凹口对齐。 图 13. 使用 DDR3 DIMM... - Page 36 英特尔台式机主板 DH61WW 产品指南 要安装 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源并断开交流电源电缆。 3. 拆下计算机箱盖，找到 DIMM 插槽（参见图 14）。 4. 如果 PCI Express x16 连接器中安装有全高 PCI Express 图形卡，请将此卡拆下， 以方便对 DIMM 插槽的操作。 图 14. 安装 DIMM 5. 确保 DIMM 插槽两端的卡固销子向外推移到张开状态。 6. 用手握住 DIMM 的边缘，将其从防静电袋中取出。...
-
Page 37: 拆卸 Dimm
安装和更换台式机主板组件 拆卸 DIMM 要拆卸 DIMM 内存模块，请按以下步骤操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 关闭所有与计算机连接的外围设备。关闭计算机电源。 3. 从计算机上拔下交流电源电缆。 4. 拆下计算机箱盖。 5. 如果 PCI Express x16 连接器中安装有全高 PCI Express 图形卡，请将此卡拆下， 以方便对 DIMM 的操作。 6. 轻轻地将 DIMM 插槽两端的卡固销子向外推，使其张开。DIMM 会从插槽中弹出。 7. 用手握住 DIMM 的边缘，将其从插槽中取出，并放入防静电袋中。 8. 重新装回 PCI Express 图形卡（如在第 5 步中已拆下），并重新连接好为方便您对 DIMM 进行操作而拆下或断开的任何其它部件。... - Page 38 英特尔台式机主板 DH61WW 产品指南 要安装 PCI Express x16 图形卡，请按以下说明操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 将卡放入 PCI Express x16 连接器（图 15 中的 A），向下推压卡的边缘，直到它完全卡入 连接器，使卡的固定槽口完全与围绕连接器上固定架的卡固销子卡扣啮合。 3. 用螺丝（图 15 中的 B）将卡的金属支架固定到机箱的背面板上。 4. 按制造商的说明将显示器连接到图形卡上。 图 15. 安装 PCI Express x16 图形卡...
-
Page 39: 拆卸 Pci Express X16 图形卡
安装和更换台式机主板组件 拆卸 PCI Express x16 图形卡 要将 PCI Express x16 图形卡从连接器上拆卸下来，请按以下说明操作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 断开图形卡背面板连接器上的显示器电缆。 3. 从卡的金属支架上卸下螺丝（图 16 中的 A），使卡从机箱背面板上松脱。 4. 使用铅笔尖或类似物品，向下推压凹口中的卡弹出拉杆（图 16 中的 B）。 这将从连接器 (C) 中将卡释放。 5. 将卡垂直向上拉出，将其拆下。 图 16. 拆卸 PCI Express x16 图形卡... -
Page 40: 连接串行 Ata (Sata) 电缆
英特尔台式机主板 DH61WW 产品指南 连接串行 ATA (SATA) 电缆 SATA 电缆支持串行 ATA 协议。使用每条电缆均可将一个内置 SATA 驱动器连接到本台式 机主板上。要使电缆正常工作： 1. 请遵守第 25 页“开始之前”中的注意事项。 2. 将 SATA 电缆的一端连接到主板上的一个 SATA 连接器上（图 17 中的 A），而将电缆的 另一端连接到 SATA 驱动器上（图 17 中的 B）。 图 17. 连接串行 ATA 电缆... -
Page 41: 连接到内置接头连接器
安装和更换台式机主板组件 连接到内置接头连接器 在将电缆连接到任何内置接头连接器上之前，请首先阅读并遵守第 25 页“开始之前”中的 注意事项。图 18 显示了英特尔台式机主板 DH61WW 各内置接头连接器和连接器的位置。 图 18. 内置接头连接器... -
Page 42: 前面板音频接头连接器
英特尔台式机主板 DH61WW 产品指南 前面板音频接头连接器 前面板音频接头连接器，如图 18 中的 A 所示，支持英特尔高保真音频和 AC ’97 音频。 表 4 列出了高保真音频的引脚分配和信号名称，而表 5 则列出了 AC ’97 音频的引脚分配和信号 名称。 表 4. 前面板英特尔高保真音频信号名称 引脚 信号名称 引脚 信号名称 PORT 1L (Microphone)（话筒） Ground（接地） PORT 1R (Microphone)（话筒） PRESENCE# PORT 2R (Headphone)（耳机） SENSE1_RETURN SENSE_SEND KEY（无引脚）... -
Page 43: 机箱开启接头连接器
安装和更换台式机主板组件 机箱开启接头连接器 图 18 中的 C 显示了机箱开启接头连接器的位置。此接头连接器可连接至机箱上的机械开关， 以检测机箱盖是否被拆除。当安装机箱盖时，此开关应处于打开位置，当拆除时，应处于关闭位置。 表 7 列出了机箱开启接头连接器的引脚分配和信号名称。 表 7. 机箱开启接头连接器信号名称 引脚 说明 Intruder# 接地 TPM 接头连接器 图 18 中的 D 显示了 TPM 接头连接器。表 8 列出了 TPM 接头连接器的引脚分配和信号名称。 表 8. TPM 接头连接器信号名称 引脚 信号名称 引脚 信号名称 CK_33M_TPM_DIP Ground（接地）... -
Page 44: 前面板接头连接器
英特尔台式机主板 DH61WW 产品指南 前面板接头连接器 图 18 中的 E 显示了前面板接头连接器的位置。表 9 列出了前面板接头连接器的引脚分配和信号 名称。 表 9. 前面板接头连接器信号名称 引脚 说明 输入／输出 引脚 说明 输入／输出 硬盘驱动器活动 LED 指示灯 电源 LED 指示灯 硬盘 LED 指示灯 - 上拉至 +5 V 前面板 LED 指示灯+ 输出 输出 硬盘活动 LED 指示灯... -
Page 45: 前面板 Usb 2.0 接头连接器
安装和更换台式机主板组件 前面板 USB 2.0 接头连接器 图 18 中的 G 显示了前面板 USB 2.0 接头连接器的位置，而表 11 则列出了其引脚分配和信号 名称。 表 11. 前面板 USB 2.0 接头连接器信号名称 引脚 信号名称 引脚 信号名称 Power（电源）(+5 V) Power（电源）(+5 V) Ground（接地） Ground（接地） No Connection（未连接） 注释 如果计算机系统带有连接 USB 端口的非屏蔽电缆，即使该电缆并未连接任何设备或仅连接了 低速 USB 设备，亦可能不符合 FCC B 类要求。请使用符合全速 USB 设备要求的屏蔽电缆。... -
Page 46: 连接到音频系统
英特尔台式机主板 DH61WW 产品指南 连接到音频系统 ® ® 从 Intel Express Installer（英特尔 快速安装程序）数字化视频光盘完成 Realtek 音频驱动 程序的安装后，便可启用多声道音频功能。图 19 显示了背面板音频连接器。下表列出了默认的 连接器分配。 项目 说明 音频线路输入 音频线路输出（前方扬声器／耳机） 话筒输入 图 19. 背面板音频连接器 注释 背面板音频线路输出连接器仅设计为耳机或扩音扬声器提供电源。如果将无源（无扩音）扬声器连接 到此输出口上，可能会引起音质不佳。... -
Page 47: 连接机箱风扇和电源系统电缆
安装和更换台式机主板组件 连接机箱风扇和电源系统电缆 连接机箱风扇电缆 将机箱风扇电缆连接到台式机主板上的机箱风扇接头连接器上。图 20 显示了机箱风扇接头连接器的 位置。 图 20. 机箱风扇接头连接器位置... -
Page 48: 连接电源系统电缆
英特尔台式机主板 DH61WW 产品指南 连接电源系统电缆 注意 若未使用恰当的电源系统，和／或未将 12 V 电源连接器（图 21 中的 A）连接到台式机主板上， 则可能对台式机主板造成损害或导致系统功能异常。 图 21 显示了电源连接器的位置。此 2 x 12 针主电源连接器（图 21 中的 B）向后兼容采用 2 x 10 连接器的 ATX12V 电源系统。 注释 如果您的电源系统具备 2 x 10 主电源连接器，建议除非具备与电源系统的直接连接，否则不要安装 PCI Express x16 图形卡。 图 21. 连接电源系统电缆... -
Page 49: 设置 Bios 配置跳线
安装和更换台式机主板组件 设置 BIOS 配置跳线 注释 拆除跳线之前，必须先关闭计算机电源。若在计算机处于通电状态下拆除跳线，可能会导致计算机 运行不稳定。 图 22 显示了本台式机主板上 BIOS 配置跳线块的位置。 图 22. BIOS 配置跳线块位置... -
Page 50: 在 Bios Setup（设置）程序中清除口令
英特尔台式机主板 DH61WW 产品指南 此三针 BIOS 跳线块允许您通过 BIOS Setup（设置）程序对主板的配置进行设置。表 12 列出了 BIOS Setup（设置）程序各种模式下的跳线设置。 表 12. BIOS Setup（设置）程序各种模式下的跳线设置 跳线设置 模式 说明 BIOS 使用当前配置信息和口令来启动系统。 正常（默认）(1-2) 配置 (2-3) 开机自检 (POST) 运行后，BIOS 显示 Maintenance （维护）菜单。通过此菜单可清除口令。 BIOS 恢复 BIOS 更新失败情况下的数据。 恢复（无插接） 在 BIOS Setup（设置）程序中清除口令 以下步骤假定台式机主板已安装到计算机中，而且配置跳线块已设置为正常模式。 1. 请遵守第 25 页“开始之前”中的注意事项。... -
Page 51: 更换电池
安装和更换台式机主板组件 8. 用箭头键选择 Clear Passwords（清除口令）项。按 <Enter> 键，Setup（设置）程序会显 示一个弹出式屏幕，要求您确认清除口令。选择 Yes（是）并按 <Enter> 键。Setup（设置） 程序再次显示 Maintenance（维护）菜单。 9. 按 <F10> 键保存当前值并退出 Setup（设置）程序。 10. 关闭计算机电源。将计算机的电源电缆与交流电源断开。 11. 拆下计算机箱盖。 12. 要恢复正常操作，请按下图所示，让跳线接通 1-2 号针即可。 13. 重新盖好箱盖，连接好计算机电源电缆并启动计算机。 更换电池 实时时钟和 CMOS 内存由一只币形电池 (CR2032) 提供电源。在不将计算机插接到墙壁电源插座 上的情况下，该电池的预计工作寿命为三年。计算机接通电源后，由电源系统产生的备用电流可延长 电池的工作寿命。在 25 ºC 环境温度并应用 3.3 VSB 的情况下，时钟的误差为每年 ± 13 分钟。 当电压低于某一特定值时，CMOS RAM 中存储的... - Page 52 英特尔台式机主板 DH61WW 产品指南 OBS! Det kan oppstå eksplosjonsfare hvis batteriet skiftes ut med feil type. Brukte batterier bør kastes i henhold til gjeldende miljølovgivning. VIKTIGT! Risk för explosion om batteriet ersätts med felaktig batterityp. Batterier ska kasseras enligt de lokala miljövårdsbestämmelserna.
- Page 53 安装和更换台式机主板组件 UPOZORNÌNÍ V případě výměny baterie za nesprávný druh může dojít k výbuchu. Je-li to možné, baterie by měly být recyklovány. Baterie je třeba zlikvidovat v souladu s místními předpisy o životním prostředí. Προσοχή Υπάρχει κίνδυνος για έκρηξη σε περίπτωση που η µπαταρία αντικατασταθεί από µία λανθασµένου...
- Page 54 英特尔台式机主板 DH61WW 产品指南 UPOZORNENIE Ak batériu vymeníte za nesprávny typ, hrozí nebezpečenstvo jej výbuchu. Batérie by sa mali podľa možnosti vždy recyklovať. Likvidácia použitých batérií sa musí vykonávať v súlade s miestnymi predpismi na ochranu životného prostredia. POZOR Zamenjava baterije z baterijo drugačnega tipa lahko povzroči eksplozijo.
- Page 55 安装和更换台式机主板组件...
- Page 56 英特尔台式机主板 DH61WW 产品指南 要更换电池，请按以下步骤操作： 1. 请遵守“开始之前”中的注意事项（参阅第 25 页）。 2. 关闭所有与计算机连接的外围设备。将计算机的电源电缆与交流电源 （墙壁电源插座或电源适配器）断开。 3. 拆下计算机箱盖。 4. 找到台式机主板上的电池（参见图 23）。 5. 用一把中号平头螺丝刀，轻轻地从电池座中撬起电池。注意电池上 “+” 极和 “-” 极的方向。 6. 将新电池按 “+” 极和 “-” 极方向正确地装入电池座。 7. 重新盖好计算机箱盖。 图 23. 拆卸电池...
-
Page 57: 更新 Bios
® ® 使用 Intel Express BIOS Update（英特尔 快速 BIOS 更新）实用程序更新 BIOS 使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序可在 Windows 环境下 更新系统 BIOS。BIOS 文件包含在自动更新的实用程序中，该实用程序也包含 Intel Flash Memory Update Utility（英特尔快闪内存更新实用程序）功能，使用非常简便，且配有基于 Windows 的安装向导。 要使用 Intel Express BIOS Update（英特尔快速 BIOS 更新）实用程序来更新 BIOS，请按 以下步骤操作： 1. 登录英特尔万维网站点的下载中心：http://downloadcenter.intel.com/。... -
Page 58: 使用 F7 功能键更新 Bios
英特尔台式机主板 DH61WW 产品指南 使用 F7 功能键更新 BIOS 要使用这一 BIOS 更新方法： 1. 请下载 Recovery BIOS (.BIO) 文件并将其保存到临时目录。 2. 将 .BIO 文件复制到 USB 闪盘上。USB 闪盘不必是可启动的，仅需格式化。FAT16、FAT32 和 NTFS 格式都受支持。 3. 将闪盘插入目标计算机的 USB 端口。 4. 关闭目标计算机。 5. 启用 F7 键提示显示： a. 打开计算机。 b. 启动期间按 F2 键，进入 BIOS Setup（设置）程序。... -
Page 59: 快闪内存更新实用程序）更新 Bios
（英特尔 您可使用本部分中的信息通过 Intel Flash Memory Update Utility（英特尔快闪内存更新实用 程序）或 ISO Image BIOS（ISO 映像 BIOS）更新文件更新 BIOS。 获取 BIOS 更新文件 使用 ISO Image BIOS（ISO 映像 BIOS）更新文件（推荐）或 Intel Flash Memory BIOS （英特尔快闪内存 BIOS）更新文件可将 BIOS 更新到新的版本。 ISO Image BIOS（ISO 映像 BIOS）更新文件是可启动光盘的一种标准映像文件，可用来创建 更新 BIOS 的可启动光盘。 Intel Flash Memory BIOS（英特尔快闪内存 BIOS）更新文件是一个压缩文件，其中包含更新... -
Page 60: 使用 Iso Image Bios（Iso 映像 Bios）更新文件更新 Bios
包含多个文件和一个目录。 3. 将在要予以更新的计算机的光驱中所创建的光盘插入并重新启动系统。 4. 当 "Press ENTER to continue booting from CD-ROM"（按 ENTER 键继续从光盘启动） 提示在屏幕上出现时，请按 Enter 键。如果在 15 秒内未按任何键，那么系统将从硬盘驱动器 启动。 5. 当 "Welcome to the Intel Desktop Board BIOS Upgrade CD-ROM"（欢迎使用英特尔 台式机主板 BIOS 更新光盘）页面出现时，请按任意键确认 BIOS 更新操作。 6. 等待 BIOS 更新过程完成。... -
Page 61: 恢复 Bios
恢复 BIOS 一般而言，在更新 BIOS 过程中很少会发生中断。但是，若一旦出现中断，则可能损坏 BIOS。 由于 BIOS 大小和恢复要求方面的原因，将需要使用根目录中存有 .BIO 文件的 CD-R。 您可从计算机供应商处获取 Recovery BIOS Update（恢复 BIOS 更新）文件，也可访问以下 英特尔万维网站点的下载中心并导航到英特尔台式机主板 DH61WW 页面进行下载： http://downloadcenter.intel.com。 在 DH61WW 页面上，单击 “BIOS Update”（BIOS 更新）链接，然后选择 Recovery BIOS Update（恢复 BIOS 更新）文件。 注释 有关更新英特尔台式机主板 BIOS 或更新失败时恢复 BIOS 的更详尽信息，请访问 http://support.intel.com/support/motherboards/desktop/sb/CS-022312.htm。... - Page 62 英特尔台式机主板 DH61WW 产品指南...
-
Page 63: A 错误消息和指示信号
A 错误消息和指示信号 英特尔台式机主板 DH61WW 通过以下两种方式报告 POST（开机自检）错误： • 发出笛音码声音信号和前面板电源 LED 指示灯闪烁 • 在显示器上显示错误消息 BIOS 错误代码 POST（开机自检）期间，每当发生可恢复错误时，BIOS 则致使主板扬声器发出笛音以及前面板 电源 LED 指示灯闪烁，以指示此问题的错误消息（参阅表 13 和表 14）。 表 13. BIOS 笛音码 类型 方式 频率／说明 F2 设置／F10 启动菜单 BIOS 接受键盘输入就绪时发出一声 0.5 秒的 932 Hz 提示 笛音。... -
Page 64: Bios 错误消息
英特尔台式机主板 DH61WW 产品指南 表 14. 前面板电源 LED 指示灯闪烁代码 类型 方式 说明 F2 设置／F10 启动菜单 无 提示 正在进行 BIOS 更新 更新开始时熄灭，然后亮起 0.5 秒，再后熄灭 0.5 秒。这一方式反复进行，直到 BIOS 更新完 成为止。 亮起-熄灭（各 1.0 秒）两次，然后暂停（熄灭） 视频错误 对于要求附加图形卡的处理器 2.5 秒，这一整体方式反复进行（闪烁和暂停）， （未安装附加图形卡） 直到切断系统电源为止。 亮起-熄灭（各 1.0 秒）三次，然后暂停（熄灭） 内存错误... -
Page 65: B 符合标准与规范
欧盟符合标准声明 • 产品生态声明 • 电磁兼容性 (EMC) 规章 • 产品认证 安全标准 英特尔台式机主板 DH61WW 若以正确方式安装于兼容的主机系统中，将符合表 16 所列的所有 安全标准。 表 16. 安全标准 规范 标题 CSA/UL 60950-1 Information Technology Equipment – Safety - Part 1: General Requirements（信息技术设备 – 安全性 – 第 1 部分：一般要求） （美国和加拿大）... -
Page 66: 欧盟符合标准声明
英特尔台式机主板 DH61WW 产品指南 欧盟符合标准声明 ® 台式机主板 DH61WW 产品 我们，即英特尔公司，基于独立承担责任的原则在此声明，本英特尔 符合获得 CE 标志认证的所有适用标准和基本要求，并符合欧盟委员会规章 2004/108/EC（电磁 兼容性规章）、2006/95/EC（低电压规章）和 2002/95/EC（ROHS 规章）的要求。 本产品上贴有 CE 标志，表示符合欧盟所有成员国的规章要求，可不受任何限制地在欧盟各国销售。 本产品符合欧盟规章 2004/108/EC、2006/95/EC 和 2002/95/EC 的规定和要求。 This product follows the provisions of the European Directives 2004/108/EC, 2006/95/EC and 2002/95/EC. Čeština Tento výrobek odpovídá požadavkům evropských směrnic 2004/108/EC, 2006/95/EC a 2002/95/EC. -
Page 67: 产品生态声明
产品生态声明 提供以下信息旨在确保本产品在全球范围内符合生态和环保要求及相关法规。 回收处理考虑因素 As part of its commitment to environmental responsibility, Intel has implemented the ® Intel Product Recycling Program to allow retail consumers of Intel’s branded products to return used products to selected locations for proper recycling. - Page 68 Français Dans le cadre de son engagement pour la protection de l'environnement, Intel a mis en œuvre le programme Intel Product Recycling Program (Programme de recyclage des produits Intel) pour permettre aux consommateurs de produits Intel de recycler les produits usés en les retournant à...
- Page 69 符合标准与规范 Portuguese Como parte deste compromisso com o respeito ao ambiente, a Intel implementou o Programa de Reciclagem de Produtos para que os consumidores finais possam enviar produtos Intel usados para locais selecionados, onde esses produtos são reciclados de maneira adequada.
-
Page 70: 中国 Rohs
英特尔台式机主板 DH61WW 产品指南 中国 RoHS 英特尔台式机主板 DH61WW 产品符合中国 RoHS 的各项要求。 另外，中国信息产业部 (MII) 还规定，物质主动声明表 (SDT) 必须列于产品的用户文档中。 图 24 显示了英特尔台式机主板 DH61WW 的 SDT。 图 24. 英特尔台式机主板 DH61WW 中国 RoHS 物质主动声明表... -
Page 71: Emc（电磁兼容性）规章
无线电波法框架法）。（韩国） CNS 13438 Bureau of Standards, Metrology and Inspection（标准计量与检验局）。 （台湾） FCC 合格声明 本设备符合联邦规章法案 (FCC) 第 15 部分的要求。其操作符合以下两个条件：(1) 本设备不会 产生有害干扰；而且，(2) 本设备必须承受任何接收到的干扰，包括可能引起不良操作的干扰。 若您对本产品的电磁兼容性性能有任何疑问，请联络： Intel Corporation, 5200 N.E. Elam Young Parkway, Hillsboro, OR 97124 1-800-628-8686 本设备已经过测试，符合联邦规章法案 (FCC) 第 15 部分对 B 类数字设备的限制要求。这些限制 旨在提供合理的保护措施，以防止在居住区安装本设备时可能产生的有害干扰。本设备将产生、使用... -
Page 72: 加拿大通信部 (Canadian Department Of Communications) 符合标准声明
英特尔台式机主板 DH61WW 产品指南 并可能辐射无线电射频能。如果未按说明安装和使用本设备，可能会对无线电通信造成有害干扰。 然而，在特定条件下的正确安装并不保证不会产生此类干扰。如果本设备确实对无线电通信或电视 接收产生了有害干扰（通过关闭和打开本设备可判定有无干扰产生），用户可采取以下一种或几种 措施消除干扰： • 改变接收天线的方向或位置。 • 增大本设备与接收设备之间的距离。 • 将本设备和接收设备分别连接到归属于不同电路的电源插座中。 • 咨询经销商或经验丰富的无线电／电视技术人员，以寻求帮助。 未经英特尔公司明确许可，若对本设备作出任何修改或改动，用户可能丧失操作本设备的权利。 本设备经测试，符合家用或商用环境下的 FCC 标准。 加拿大通信部 (Canadian Department of Communications) 符合标准声明 本数字设备未超过对无线电噪声辐射的 B 类限制，此限制是加拿大通信部颁布的《无线电干扰 规则》(Radio Interference Regulations) 中对数字设备的限制性规定。 Le présent appareil numerique német pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de la classe B prescrites dans le... -
Page 73: 韩国 B 类设备声明
符合标准与规范 韩国 B 类设备声明 韩国 B 类设备声明译文：本设备为家用设备，并且已取得电磁合格登记，因此不仅可用于住宅 小区，而且可用于其他场所。 确保符合电磁兼容性 (EMC) 规范 在装配计算机之前，应确保电源系统和其它模块或外围设备（如适用）均已通过 B 类 EMC（电磁 兼容性）测试，并贴有相应标志。 在阅读主机机箱、电源系统及其它模块的安装指导时，请特别注意以下几点： • 产品认证证书及是否缺少此证书 • 外置 I/O 电缆屏蔽及滤波 • 安装、接地和固定要求 • 可能导致危险的连接器错误插接 装配之前，如果发现电源系统及其它模块或外围设备（如适用）不符合 B 类 EMC（电磁兼容性） 规章的要求，则可能需要在一台新组装的典型计算机上进行 EMC（电磁兼容性）测试。... -
Page 74: 产品认证
英特尔台式机主板 DH61WW 产品指南 产品认证 台式机主板级认证 英特尔台式机主板 DH61WW 上贴有如表 18 所列的符合标准与规范标志。 表 18. 符合标准与规范标志 说明 标志 UL 美国／加拿大共同认可组件标志。包括英特尔台式机主板的相关 UL 文件号：E210882。 B 类设备 FCC 合格声明徽标。 CE 标志。声明符合欧盟 (EU) EMC（电磁兼容性）规章、低电压规章和 RoHS 规章。 澳大利亚通信管理局 (ACA) 和新西兰无线电频谱管理局 (NZ RSM) C 勾号 标志。包括与其相邻的英特尔供应商代码 N-232。 日本 VCCI（民间干扰控制委员会）合格标志。... -
Page 75: 机箱和组件级认证
美国能源部 (US Department of Energy) 一直会同美国环境保护局 (US Environmental Protection Agency) 联合对 ENERGY STAR（能源之星）的要求进行修订。英特尔直接与 这两家政府机构合作，共同确定了新的要求。本台式机主板满足 ENERGY STAR Program for Computers: Version 5.0 Category A（计算机能源之星计划：5.0 版类别 A）的各项要求。 有关 ENERGY STAR（能源之星）要求和建议配置的详情，请访问 http://www.intel.com/go/energystar。 另外，本台式机主板还满足以下各项国际要求： • 韩国 e-Standby 计划 • 欧盟耗能产品 (ErP) Lot 6 规章... - Page 76 英特尔台式机主板 DH61WW 产品指南...
