Ce stand pour scie à onglets a été conçu et fabriqué conformément aux strictes normes de fiabilité, simplicité d'emploi
et sécurité d'utilisation de Ryobi. Correctement entretenu, il vous donnera des années de fonctionnement robuste et sans
problème.
AVERTISSEMENT :
manuel d'utilisation avant d'utiliser ce produit.
Merci d'avoir acheté un produit Ryobi.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE
MANUEL D'UTILISATION

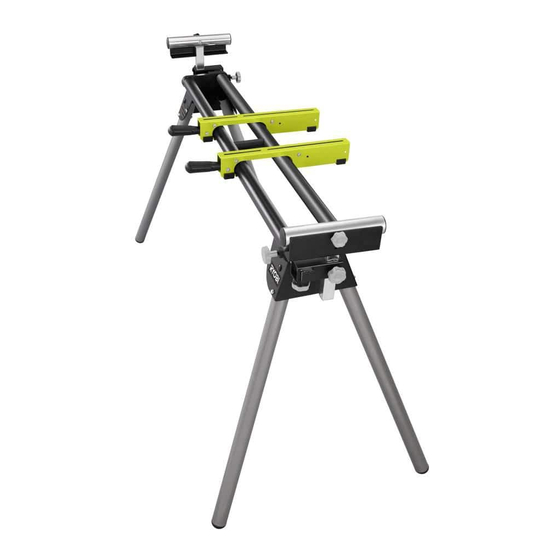

STAND POUR SCIE À ONGLETS
A18MS01
Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le

Advertisement

loading

Summary of Contents for Ryobi A18MS01

  • Page 1 A18MS01 Ce stand pour scie à onglets a été conçu et fabriqué conformément aux strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation de Ryobi. Correctement entretenu, il vous donnera des années de fonctionnement robuste et sans problème. AVERTISSEMENT : Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à...
  • Page 2 TABLE DES MATIèRES  Règles pour la sécurité d’utilisation ............................2  Symboles ....................................3-4  Caractéristiques ................................4  Assemblage .................................... 5-9  Utilisation ....................................9-11  Entretein ....................................12 RèGLES POUR LA SÉCURITÉ D’UTILISATION La sécurité d’utilisation de cet accessoire exige que ce effectuer un essai à...
  • Page 3 SYMBOLES Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION / EXPLICATION Volts Tension Ampères Intensité...
  • Page 4 SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. SYMBOLE SIGNAL SIGNIFICATION Indique une situation extrêmement dangereuse qui, si elle n’est pas DANGER : évitée, aura pour conséquences des blessures graves ou mortelles.
  • Page 5 ASSEMBLAGE UNPACKING AVERTISSEMENT : Ce produit a été expédié complètement assemblé. Ne pas brancher sur le secteur avant d’avoir terminé  Avec précaution, sortir l’outil et les accessoires de la l’assemblage. Le non respect de cet avertissement peut boîte. S’assurer que toutes les pièces figurant sur la liste causer un démarrage accidentel, entraînant des blessures de contrôle sont incluses.
  • Page 6 ASSEMBLAGE ASSEMBLAGE ET INSTALLATION DES SUPPORTS DE PIèCE BUTÉE BOULON DE Voir les figures 3 et 5. CARROSSIER Les supports aident à maintenir l’équilibre des pièces pendant la coupe. Assemblage des supports de pièce :  Insérer un boulon de carrossier (M6 x 60 mm) dans le trou carré...
  • Page 7 ASSEMBLAGE SCIE À ONGLETS ÉCROU RONDELLE FREIN RONDELLE PLATE SUPPORT DE MONTAGE 2 x 4 DE SCIE FENTE BOULON DE CARROSSIER Fig. 6 Si la scie comporte des trous qui ne s’alignent pas sur (1/2 po.) d’épaisseur au moyen de quatre vis hex. 5/16 les fentes des supports de montage : po, rondelles et écrous à...
  • Page 8 ASSEMBLAGE MONTAGE DE LA SCIE À ONGLETS SUR LE solidement verrouillés. STAND  Vérifier la position et l’ajuster selon le besoin, pour Voir les figures 8 et 9. s’assurer que le poids de la scie est uniformément réparti sur les rails, comme le montre la figure 9.  Soulever l’esemble scie et support e...
  • Page 9 ASSEMBLAGE ABAISSER LES LEVIERS DE VERROUILLAGE POUR ASSUJETTIR SUR LE STAND Fig. 9 UTILISATION AVERTISSEMENT : AVERTISSEMENT : Ne pas laisser la familiarité avec l’outil faire oublier la Ne pas utiliser d’outils ou accessoires non recommandés pour cet outil. L’utilisation de pièces et accessoires non prudence.
  • Page 10 UTILISATION UTILISATION DES RAILS D’EXTENSION CONSTRUCTION ET INSTALLATION D’UNE Voir la figure 10. ÉTAGèRE Voir les figures 12 à 14. Utiliser les rails d’extension pour le travail sur les pièces de Pour construire une étagère pour le stand, procéder comme grande taille.
  • Page 11 UTILISATION REMARQUE : Placer les vis à au moins 5 cm (2 po) des coins inférieurs de l’ensemble.  Insérer la planche de 19 mm x 19 cm (3/4 x 7 1/2 po) à l’horizontale, entre les pièces de 15,24 cm (6 po) en s’assurant que le côté...
  • Page 12 Pour acheter des ensembles de supports de montage de scie supplémentaires (réf. A000220601), appeler le service à la clientèle de Ryobi au 1-800-525-2579. ONE WORLD TECHNOLOGIES, INC. 1428 Pearman Dairy Road, Anderson, SC 29625, États-Unis Téléphone 1-800-525-2579...
