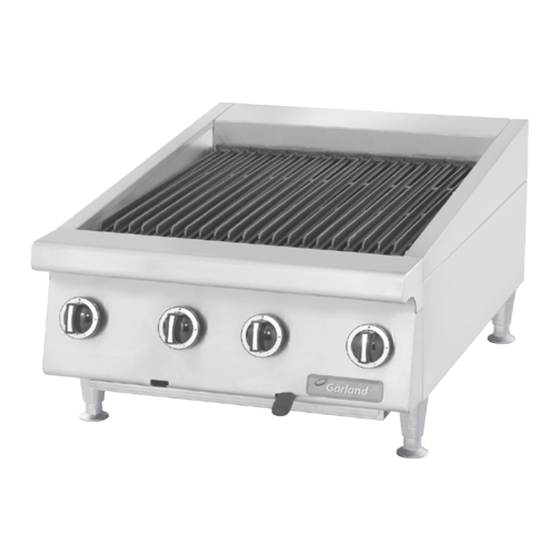

Garland GTOG12-2 Installation And Operation Manual

Gt series heavy duty gas counter equipment
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

INSTALLATION AND
OPERATION MANUAL
GARLAND GT SERIES
HEAVY DUTY GAS
COUNTER EQUIPMENT
Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17
Españo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 33

FOR YOUR SAFETY:

DO NOT STORE OR USE GASOLINE
OR OTHER FLAMMABLE VAPORS OR
LIQUIDS IN THE VICINITY OF
THIS OR ANY OTHER
IMPROPER INSTALLATION, ADJUSTMENT,
ALTERATION, SERVICE OR MAINTENANCE
CAN CAUSE PROPERTY DAMAGE, INJURY,
OR DEATH. READ THE INSTALLATION,
OPERATING AND MAINTENANCE
INSTRUCTIONS THOROUGHLY
BEFORE INSTALLING OR
SERVICING THIS EQUIPMENT
Users are cautioned that maintenance and repairs must be performed by a Garland/US Range authorized service
agent using genuine Garland/US Range replacement parts. Garland/US Range will have no obligation with
respect to any product that has been improperly installed, adjusted, operated or not maintained in accordance
with national and local codes or installation instructions provided with the product, or any product that has its
serial number defaced, obliterated or removed, or which has been modified or repaired using unauthorized parts
or by unauthorized service agents. For a list of authorized service agents, please refer to the Garland/US Range web
site at http://www.Garland-Group.com. The information contained herein, (including design and parts specifications),
may be superseded and is subject to change without notice.
Part # 4528529 Rev. 1 (11/03/11)
APPLIANCE
WARNING:
PLEASE READ ALL SECTIONS OF THIS MANUAL
AND RETAIN FOR FUTURE REFERENCE.
THIS PRODUCT HAS BEEN CERTIFIED AS
COMMERCIAL COOKING EQUIPMENT AND
MUST BE INSTALLED BY PROFESSIONAL
PERSONNEL AS SPECIFIED.
IN THE COMMONWEALTH OF MASSACHUSETTS
THIS PRODUCT MUST BE INSTALLED BY A
LICENSED PLUMBER OR GAS FITTER. APPROVAL
NUMBER: G-1-07-05-28
For Your Safety:
Post in a prominent location, instructions to be
followed in the event the user smells gas. This
information shall be obtained by consulting
your local gas supplier.
© 2010 The Garland Group
