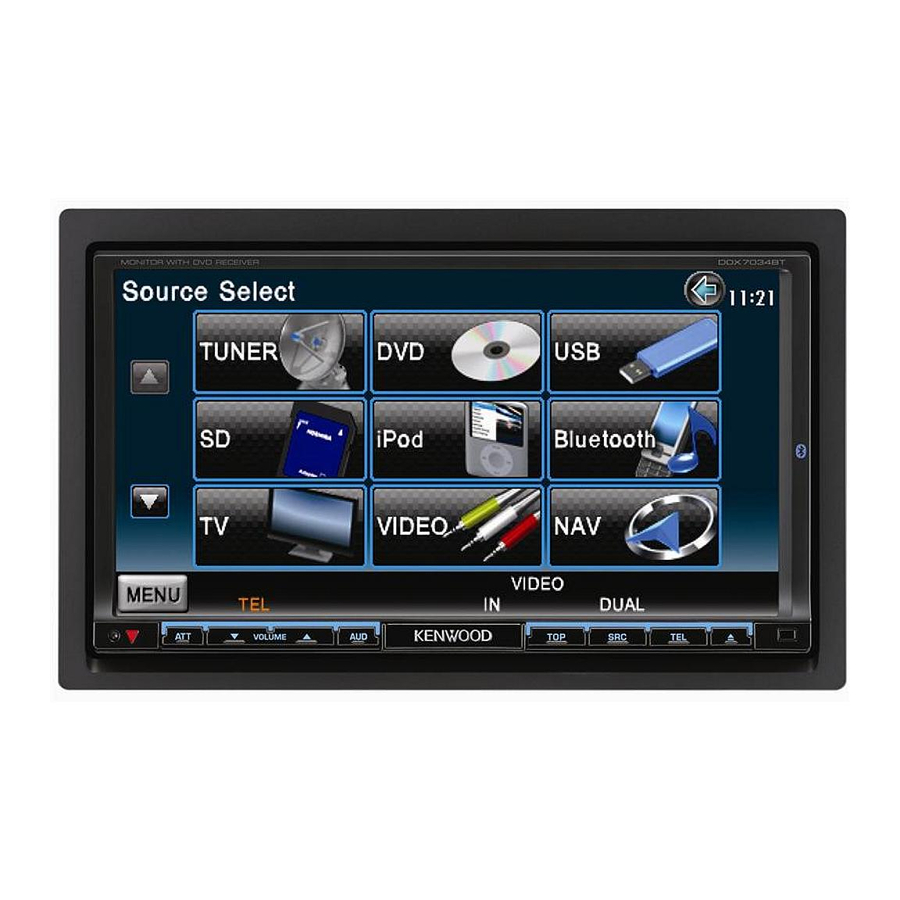

Kenwood DDX7034BT Installation Manual

Gps navigation system; monitor with dvd receiver
Hide thumbs Also See for DDX7034BT:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Service Manual , Instruction Manual
DNX7140
DNX7000EX
DDX714
DDX7034BT
GPS NAVIGATION SYSTEM
MONITOR WITH DVD RECEIVER
INSTALLATION MANUAL
SYSTÈME DE NAVIGATION GPS
MONITEUR AVEC RÉCEPTEUR DVD
MANUEL D'INSTALLATION
SISTEMA DE NAVEGACIÓN GPS
MONITOR CON RECEPTOR DVD
MANUAL DE INSTALACIÓN
© B54-4714-10/01 (KW/K2W/RW)

Advertisement

Table of Contents
loading

Related Manuals for Kenwood DDX7034BT

Summary of Contents for Kenwood DDX7034BT

  • Page 1 DNX7140 DNX7000EX DDX714 DDX7034BT GPS NAVIGATION SYSTEM MONITOR WITH DVD RECEIVER INSTALLATION MANUAL SYSTÈME DE NAVIGATION GPS MONITEUR AVEC RÉCEPTEUR DVD MANUEL D’INSTALLATION SISTEMA DE NAVEGACIÓN GPS MONITOR CON RECEPTOR DVD MANUAL DE INSTALACIÓN © B54-4714-10/01 (KW/K2W/RW)

  • Page 2: Installation Procedure

    DNX models DNX7140, DNX7000EX DDX models ...6 DDX714, DDX7034BT DNX7140/DNX7000EX/DDX714/DDX7034BT Installation Procedure 1. To prevent a short circuit, remove the key from the ignition and disconnect the - battery. 2. Make the proper input and output wire connections for each unit.

  • Page 3: After The Installation

    After the Installation After the installation, perform the Initial Setup by referring to the instruction manual. ¤ • Mounting and wiring this product requires skills and experience. For safety’s sake, leave the mounting and wiring work to professionals. • Make sure to ground the unit to a negative 12V DC power supply.

  • Page 4: Connection

    Connect to the terminal that is grounded when either the telephone rings or during conversation. ⁄ To connect the Kenwood navigation system, consult your navigation manual. Depending on what antenna you are using, connect either to the control terminal of the motor antenna, or to the power terminal for the booster amplifier of the film-type antenna.
  • Page 5 FUSE ( 15A ) REVERSE REMO.CONT ILLUMI MUTE ANT. CONT P.CONT Bluetooth Microphone (Accessory #) (see page 8) Cooling fan GPS Antenna (Accessory !) (DNX models only) (see page 8) Accessory 1 White/Black White Gray/Black Gray Green/Black Green Purple/Black Purple To front left speaker To front right speaker To rear left speaker...

  • Page 6: System Connection

    System Connection USB terminal Accessory DNX7140/DNX7000EX/DDX714/DDX7034BT USB device (commercially available) Digital output To MSN Direct Receiver KNA-M100 or TMC Tuner GTM10 (optional accessory) (DNX models only) Audio input (iPod/AV Input 2 switchable) Resistance-free stereo type mini plug (3.5φ) Visual input (iPod/AV Input 2 switchable) Resistance-free mini plug (3.5φ)

  • Page 7: Optional Accessory Connection

    To SIRIUS Satellite Radio tuner/ XM Satellite Radio tuner/ HD Radio tuner (Optional Accessory) ⁄ Conversion adapter (optional accessory) may be necessary for connection of optional accessory. Contact your Kenwood dealer for details. TV Tuner (Optional Accessory) UNIT MONITOR Connection cable...

  • Page 8: Installing The Microphone Unit

    Signals from the GPS satellite may be interfered with by these types of communication. • Painting the GPS antenna with (metallic) paint may cause a drop in performance. DNX7140/DNX7000EX/DDX714/DDX7034BT Installing the Microphone Unit 1. Check the installation position of the microphone (accessory #).

  • Page 9: Installing The Escutcheon

    Installing the Escutcheon For General Motors 1. Cut out accessory 6 to meet the shape of the opening of the center console. 2. Attach accessory 6 to the unit. Cut out to meet the shape of the opening in the vehicle. For Volkswagen 1.
  • Page 10 (eg, the sound may skip). Installation on Toyota, Nissan or Mitsubishi Car using Brackets Accessory 8 (M5x6mm) or Accessory 9 (M5x7mm) DNX7140/DNX7000EX/DDX714/DDX7034BT Car Bracket Bend the tabs of the mounting sleeve with a screwdriver or similar utensil and attach it in place.

  • Page 11: Removing The Unit

    Removing Monitor/Player Unit Removing the Hard Rubber Frame (escutcheon) 1. Engage the catch pins on the removal tool 5 and remove the two locks on the lower level. Lower the frame and pull it forward as shown in the figure. Accessory 5 ⁄...

  • Page 12: Procédure D'installation

    : Modèles DNX DNX7140, DNX7000EX Modèles DDX ...6 DDX714, DDX7034BT DNX7140/DNX7000EX/DDX714/DDX7034BT Procédure d’installation 1. Afin d’empêcher tout court-circuit, retirez la clé du contact et déconnectez la batterie -. 2. Effectuez correctement les connexions d'entrée et sortie de chaque appareil.

  • Page 13: Après L'installation

    (Fig. 1) Après l'installation Après l'installation, effectuez la première mise en service en suivant les instructions du mode d'emploi. ¤ • Le montage et le câblage de cette unité requiert un savoir faire et de l'expérience. Dans l'intérêt de la sécurité, veuillez laisser le travail de montage et de câblage aux professionnels.
  • Page 14 Connectez à une prise qui est à la masse soit quand le téléphone sonne soit pendant une conversation. ⁄ Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. En fonction de l'antenne que vous utilisez, connectez soit à...
  • Page 15 FUSIBLE ( 15A ) REVERSE REMO.CONT ILLUMI MUTE ANT. CONT P.CONT Microphone Bluetooth (Accessoire $) (voir page 18) Ventilateur de refroidissement Antenne GPS (Accessoire !) (modèles DNX seulement) (voir page 18) Accessoire 1 Blanc/Noir Blanc Gris/Noir Gris Vert/Noir Vert Violet/Noir Violet Relié...

  • Page 16: Connexion Du Système

    Connexion du système Borne USB Accessoire DNX7140/DNX7000EX/DDX714/DDX7034BT Périphérique USB (disponibles dans le commerce) Sorties numériques Vers le récepteur MSN Direct Receiver KNA- M100 ou le syntoniseur TMC GTM10 (accessoire en option) (modèles DNX seulement) Entrée audio (iPod/Entrée audio-vidéo 2 commutable) Mini-prise sans résistance de type stéréo (3,5φ)
  • Page 17 XM Satellite/ syntoniseur HD Radio (Accessoire en option) ⁄ Un adaptateur de conversion (accessoire optionnel) peut être nécessaire pour la connexion des accessoires optionnels. Contactez votre revendeur Kenwood pour plus de détails. Syntoniseur TV (Accessoire en option) UNIT MONITOR Câble de connexion...

  • Page 18: Installation Du Microphone

    Les signaux du satellite GPS pourraient être affectés par ces types de communication. • Le fait de recouvrir l'antenne GPS d'une couche de peinture (métallisée) peut nuire à sa performance. DNX7140/DNX7000EX/DDX714/DDX7034BT Installation du microphone 1. Vérifiez de l'emplacement de l'installation du microphone (accessoire #).

  • Page 19: Installation De L'écusson

    Installation de l'écusson Pour General Motors 1. Découpez l'accessoire 6 de façon à ce qu'il corresponde à la forme de l'ouverture de la console centrale. 2. Attachez l'accessoire 6 à l'unité. Découpez de façon à correspondre à la forme de l'ouverture du véhicule.
  • Page 20 (par ex., le son pourrait sauter). Installation sur les véhicules Toyota, Nissan ou Mitsubishi avec des supports Accessoire 8 (M5x6mm) ou Accessoire 9 (M5x7mm) DNX7140/DNX7000EX/DDX714/DDX7034BT Support pour voiture Tordez les pattes du manchon de montage avec un tournevis ou un outil similaire et fixez-le.
  • Page 21 Pour enlever l'unité moniteur/lecteur Pour enlever le cadre en caoutchouc dur (écusson) 1. Engagez les loquets de l'outil de démontage 5 et enlever les deux crochets situés sur le niveau inférieur. Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration. Accessoire 5 Crochet ⁄...

  • Page 22: Procedimiento De Instalación

    Modelos DNX DNX7140, DNX7000EX Modelos DDX ...6 DDX714, DDX7034BT DNX7140/DNX7000EX/DDX714/DDX7034BT Procedimiento de instalación 1. Para prevenir cortocircuitos, retire la llave del encendido y desconecte la batería -. 2. Realice en forma adecuada las conexiones de cables de entrada y salida para cada unidad.
  • Page 23 (Fig. 1) Después de la instalación Después de la instalación, realice la configuración inicial siguiendo el manual de instrucciones. ¤ • El montaje y cableado de este producto requiere conocimientos y experiencia. Para su seguridad, deje el trabajo de montaje y cableado a profesionales. •...
  • Page 24 Conecte al terminal puesto a masa ya sea al sonar el ⁄ Para conectar el sistema de navegación Kenwood, consulte el manual de navegación. Dependiendo de la antena que está utilizando, conecte al terminal de control de la antena motriz, o al terminal de alimentación del amplificador de refuerzo de la antena tipo pelicular.
  • Page 25 FUSIBLE (15A) REVERSE REMO.CONT ILLUMI MUTE ANT. CONT P.CONT Micrófono Bluetooth (Accesorio #) (consulte la página 28) Ventilador de refrigeración Antena GPS (accesorio !) (sólo modelos DNX) (consulte la página 28) Accesorio 1 Blanco/Negro Blanco Gris/Negro Gris Verde/Negro Verde Púrpura/Negro Púrpura Al altavoz delantero izquierdo...

  • Page 26: Conexión Del Sistema

    Conexión del sistema Terminal USB Accesorio DNX7140/DNX7000EX/DDX714/DDX7034BT Dispositivo USB (disponible en el comercio) Salida digital Al receptor directo de MSN KNA-M100 o sintonizador TMC GTM10 (accesorio opcional) (sólo modelos DNX) Entrada de audio (iPod/entrada de AV 2 conmutables) Toma mini tipo estéreo sin resistencia (3,5φ)
  • Page 27 ⁄ Podría ser necesario un adaptador de conversión (accesorio opcional) para la conexión del accesorio opcional. Para más detalles póngase en contacto con su distribuidor Kenwood. Sintonizador de TV (Accesorio opcional) UNIT MONITOR Cable de conexión (Incluido con el sintonizador de TV) Terminal USB Sistema de navegación...

  • Page 28: Instalación De La Unidad Del Micrófono

    GPS puede verse interferida por estos dispositivos de comunicación. • Pintar la antena GPS con pintura (metálica) puede provocar una reducción de su rendimiento. DNX7140/DNX7000EX/DDX714/DDX7034BT Instalación de la unidad del micrófono 1. Compruebe la posición de instalación del micrófono (accesorio #).

  • Page 29: Instalación De La Placa Protectora

    Instalación de la placa protectora Para General Motors 1. Corte el accesorio 6 para realizar la forma de la apertura de la consola central. 2. Coloque el accesorio 6 a la unidad. Corte para realizar la forma de la apertura en el vehículo. Para Volkswagen 1.
  • Page 30 (por ejemplo, el sonido puede interrumpirse). Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes Accesorio 8 (M5x6 mm) o accesorio 9 (M5x7 mm) DNX7140/DNX7000EX/DDX714/DDX7034BT Soporte del vehículo Doble las lengüetas del manguito de montaje con un destornillador o herramienta similar y fíjelo.
  • Page 31 Extracción del monitor/unidad de reproductor Extracción del marco de goma dura (placa protectora) 1. Conecte los pasadores de la herramienta de extracción 5 y extraiga los dos bloqueos del nivel inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.
