Extron electronics Extron CrossPoint 64 Plus Series Specifications

Extron electronics hub/switch specification sheet.

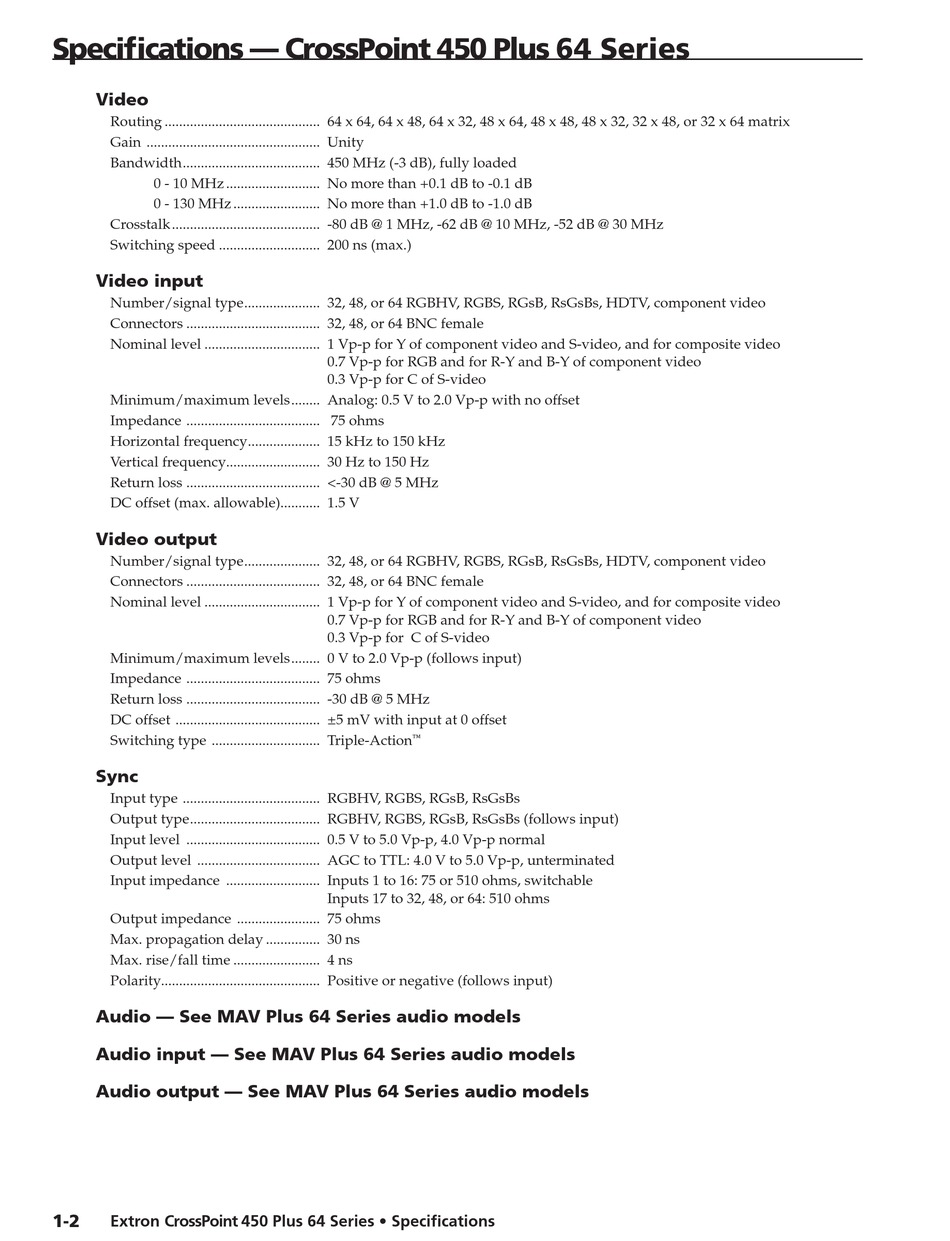

Specifications — CrossPoint 450 Plus 64 Series
Video
Routing ������������������������������������������� 64 x 64, 64 x 48, 64 x 32, 48 x 64, 48 x 48, 48 x 32, 32 x 48, or 32 x 64 matrix
Gain ������������������������������������������������ Unity
Bandwidth �������������������������������������� 450 MHz (-3 dB), fully loaded
0 - 10 MHz �������������������������� No more than +0�1 dB to -0�1 dB
0 - 130 MHz ������������������������ No more than +1�0 dB to -1�0 dB
Crosstalk ����������������������������������������� -80 dB @ 1 MHz, -62 dB @ 10 MHz, -52 dB @ 30 MHz
Switching speed ���������������������������� 200 ns (max�)
Video input
Number/signal type ��������������������� 32, 48, or 64 RGBHV, RGBS, RGsB, RsGsBs, HDTV, component video
Connectors ������������������������������������� 32, 48, or 64 BNC female
Nominal level �������������������������������� 1 Vp-p for Y of component video and S-video, and for composite video
Minimum/maximum levels �������� Analog: 0�5 V to 2�0 Vp-p with no offset
Impedance ������������������������������������� 75 ohms
Horizontal frequency �������������������� 15 kHz to 150 kHz
Vertical frequency �������������������������� 30 Hz to 150 Hz
Return loss ������������������������������������� <-30 dB @ 5 MHz
DC offset (max� allowable)����������� 1�5 V
Video output
Number/signal type ��������������������� 32, 48, or 64 RGBHV, RGBS, RGsB, RsGsBs, HDTV, component video
Connectors ������������������������������������� 32, 48, or 64 BNC female
Nominal level �������������������������������� 1 Vp-p for Y of component video and S-video, and for composite video
Minimum/maximum levels �������� 0 V to 2�0 Vp-p (follows input)
Impedance ������������������������������������� 75 ohms
Return loss ������������������������������������� -30 dB @ 5 MHz
DC offset ���������������������������������������� ±5 mV with input at 0 offset
Switching type ������������������������������ Triple-Action
Sync
Input type �������������������������������������� RGBHV, RGBS, RGsB, RsGsBs
Output type ������������������������������������ RGBHV, RGBS, RGsB, RsGsBs (follows input)
Input level ������������������������������������� 0�5 V to 5�0 Vp-p, 4�0 Vp-p normal
Output level ���������������������������������� AGC to TTL: 4�0 V to 5�0 Vp-p, unterminated
Input impedance �������������������������� Inputs 1 to 16: 75 or 510 ohms, switchable
Output impedance ����������������������� 75 ohms
Max� propagation delay ��������������� 30 ns
Max� rise/fall time ������������������������ 4 ns
Polarity�������������������������������������������� Positive or negative (follows input)
Audio — See MAV Plus 64 Series audio models
Audio input — See MAV Plus 64 Series audio models
Audio output — See MAV Plus 64 Series audio models
1-2
Extron CrossPoint 450 Plus 64 Series • Specifications
0�7 Vp-p for RGB and for R-Y and B-Y of component video
0�3 Vp-p for C of S-video
0�7 Vp-p for RGB and for R-Y and B-Y of component video
0�3 Vp-p for C of S-video
Inputs 17 to 32, 48, or 64: 510 ohms
