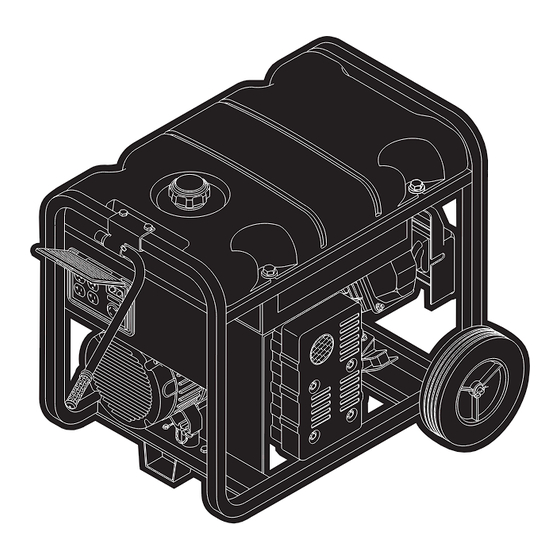

Briggs & Stratton Elite 030208 Owner's Manual

3500w elite series
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Owner's Manual

Manual del Propietario

030208
(3500W)
Questions? Help is just a moment away!
Preguntas? La ayuda es justa un momento lejos!
Call: Generator Helpline - 1-800-743-4115 M-F 8-5 CT
Llamada: Generador Helpline - 1-800-743-4115 M-F 8-5 CT
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
Manual No. 195432GS
JEFFERSON,WISCONSIN, U.S.A.
Revision 0 (08/03/2004)

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Briggs & Stratton Elite 030208

Summary of Contents for Briggs & Stratton Elite 030208

  • Page 1: Manual Del Propietario

    Owner’s Manual Manual del Propietario 030208 (3500W) Questions? Help is just a moment away! Preguntas? La ayuda es justa un momento lejos! Call: Generator Helpline - 1-800-743-4115 M-F 8-5 CT Llamada: Generador Helpline - 1-800-743-4115 M-F 8-5 CT BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC Manual No.

  • Page 2: Table Of Contents

    The Emission Control System for this generator is warranted for standards set by the Environmental Protection Agency. For warranty information refer to the engine owner’s manual. 3500W Portable Generator SAFETY RULES This is the safety alert symbol. It is used to alert you to potential personal injury hazards.
  • Page 3 • Failure to use the appropriate U. S. Coast Guard approved generator could result in bodily injury and/or property damage. 3500W Portable Generator Fuel and its vapors are extremely flammable and explosive. Fire or explosion can cause severe burns or death.
  • Page 4 Federal laws apply on federal lands. If you equip the muffler with a spark arrester, it must be maintained in effective working order. 3500W Portable Generator CAUTION Excessively high operating speeds increase risk of injury and damage to generator.

  • Page 5: Know Your Generator

    Choke Lever — Used when starting a cold engine. Circuit Breakers (AC) — Push to reset circuit breakers are provided to protect the generator against electrical overload. 3500W Portable Generator Fuel Tank Data Tag — Provides model, revision and serial number of generator.

  • Page 6: Assembly

    • Engine oil • Owner’s manual Figure 1 — Install Wheel Kit Handle Mounting Leg 3500W Portable Generator • Engine manual • Wheel kit If any parts are missing or damaged, call the generator helpline at 1-800-743-4115. INSTALL WHEEL KIT...

  • Page 7: Assembly

    NOTE: The generator assembly rotates on a prelubricated and sealed ball bearing that requires no additional lubrication for the life of the bearing. 3500W Portable Generator Add Fuel NOTE: This gasoline engine is certified to operate on gasoline. Exhaust Emission Control System: EM (Engine Modifications).
  • Page 8 • DO NOT handle generator or electrical cords while standing in water, while barefoot, or while hands or feet are wet. • DO NOT allow unqualified persons or children to operate or service generator. 3500W Portable Generator OPERATING THE GENERATOR CAUTION...

  • Page 9: Connecting Electrical Loads

    Turn engine off according to instructions given in the engine owner’s manual. Move fuel valve to “Off” position. 3500W Portable Generator RECEPTACLES Receptacles may be marked with rating value greater than generator output capacity.

  • Page 10: Operation

    40°F [4°C] and a high dew point), your generator may experience icing of the carburetor and/or the crankcase breather system. 3500W Portable Generator Build a structure that will enclose three sides and the top of the generator: Make sure entire muffler-side of generator is exposed.

  • Page 11: Power Management

    Permit the generator output to stabilize (engine runs smoothly and attached device operates properly. 3500W Portable Generator Plug in and turn on the next load. Again, permit the generator to stabilize. Repeat steps 4 and 5 for each additional load.

  • Page 12: Specifications

    KEEP OUT OF REACH OF CHILDREN. DON'T POLLUTE. CONSERVE RESOURCES. RETURN USED OIL TO COLLECTION CENTERS. 3500W Portable Generator Generator Maintenance Generator maintenance consists of keeping the unit clean and dry. Operate and store the unit in a clean dry environment where it will not be exposed to excessive dust, dirt, moisture or any corrosive vapors.

  • Page 13: Storage

    • DO NOT place a storage cover over a hot generator. • Let equipment cool for a sufficient time before placing the cover on the equipment. 3500W Portable Generator Engine Storage See engine owner’s manual for instructions. Other Storage Tips •...

  • Page 14: Troubleshooting

    "bogs" down" when loads are connected. Generator will not start; or starts and runs rough. Generator shuts down during operation. Generator lacks power. 3500W Portable Generator Cause One of the circuit breakers is open. Fault in generator. Poor connection or defective cord set.

  • Page 15: Notes

    3500W Portable Generator NOTES...

  • Page 16: Schematic/Wiring Diagram

    3500W Portable Generator SCHEMATIC...

  • Page 17: Wiring Diagram

    3500W Portable Generator WIRING DIAGRAM...

  • Page 18: Replacement Parts

    3500W Portable Generator EXPLODED VIEW - MAIN UNIT...
  • Page 19 NUT, Palut, 3/16" 900 NSP ENGINE Parts Not Illustrated 195432GS MANUAL, Owner’s MS5242 MANUAL, Engine BB3061GS BOTTLE, Oil 195576GS KIT, Decals, Service * - Items without part numbers are common fasteners and are available at your local hardware store. 3500W Portable Generator...
  • Page 20 EXPLODED VIEW AND PARTS LIST - ALTERNATOR 3500W Portable Generator Item Part # Description 186059GS ADAPTER, Mounting, Alternator 191685GS ROTOR 191686AGS STATOR 186060GS RBC, with O-Ring (p/n 189197GS) 86308GS HHCS, M6 - 1.0 x 115 SEMS 91825GS ASSY, Holder, Rectifier/Brush 66849GS TAPTITE, M5 - 0.8 x 16...
  • Page 21 EXPLODED VIEW AND PARTS LIST - CONTROL PANEL * - Items without part numbers are common fasteners and are available at your local hardware store. 3500W Portable Generator Item Part # Description 195112GS KIT, Cover Control Panel 188889AGS CONTROL PANEL, Compact...
  • Page 22 EXPLODED VIEW AND PARTS LIST - WHEEL KIT * - Items without part numbers are common fasteners and are available at your local hardware store. 3500W Portable Generator Item Part # Description 189715GS ASSY, Handle (Includes Item 11) 94034GS LEG, Mounting 52858GS NUT, Locking Hex M8 - 1.25...

  • Page 23: Warranty

    The engine and starting batteries are warranted solely by the manufacturers of those products. 2 years for all consumer products in the European Union. Parts only on 2nd year for consumer use of Portable Generator and Home Generator System - Less than 10 KW, outside of European Union.

  • Page 24: Reglas De Seguridad

    TABLA DE CONTENIDOS Reglas De Seguridad ....... . 24-26 Conozca Su Generador ....... . 27 Ensamblaje .
  • Page 25 PELIGRO Al generador funcionar, se produce monóxido de carbono, un gas inodoro y venenoso. El respirar el monóxido de carbono, producirá náusea, desmayo o la muerte. • Opere el generador SOLAMENTE al aire libre. • NO opere el generador dentro de un edificio o lugar cerrado, incluyendo el compartimiento del generador en un vehículo recreativo o RV.
  • Page 26 ADVERTENCIA Chispear involuntario puede tener como resultado el fuego o el golpe eléctrico. CUANDO AJUSTE O HAGA REPARACIONES A SU GENERADOR • Siempre desconecte el alambre de la bujía y colóquelo donde no pueda entrar en contacto con la bujía. CUANDO PRUEBE LA BUJÍA DEL MOTOR •...

  • Page 27: Conozca Su Generador

    CONOZCA SU GENERADOR LEA ESTE MANUAL DEL PROPIETARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU GENERADOR. Compare las ilustraciones con su Generador para familiarizarse con las ubicaciones de los diferentes controles y ajustes. Conserve este manual para referencias futuras. Tapa del Depósito del Aceite Tomacorrientes Dobles de...

  • Page 28: Ensamblaje

    MONTAJE Su generador requiere de ciertos procedimientos de montaje y solo estará listo para ser utilizado después de haberle suministrado servicio con el combustible y aceite recomendados. Si usted tiene problemas con el montaje de su generador, por favor llame a la línea de ayuda para generadores al 1-800-743-4115.

  • Page 29: Agregue Combustible

    NOTA: Está seguro instalar la rueda con inboard levantado de eje. La unidad de la punta e instala la rueda. Coloque arandela plana sobre semental de eje. Retenga la rueda en el eje llena de alfiler que retiene. Instale otra rueda en el túnel restante de eje la misma manera. Conecte el pierna de apoyo usa dos 1/2”...

  • Page 30: Tierra Del Sistema

    USO DEL GENERADOR Tierra del Sistema El generador dispone de una conexión a tierra del sistema que conecta los componentes del bastidor a los terminales de tierra de los enchufes hembra de salida de CA. La tierra del sistema está conectada al cable de CA neutro que, a su vez, está conectado al bastidor del generador (vea “Descripión del Equipo”).

  • Page 31: Parado Del Motor

    ADVERTENCIA Los motores al funcionar producen calor. La temperatura del silenciador y de las áreas cercanas puede alcanzar o pasar los 150ºF (65ºC). Quemaduras severas pueden ocurrir al hacer contacto. Los residuos como hojas, hierba, maleza, etc. se pueden inflamar. •...
  • Page 32 120 Volt AC, 20 Amp, Receptáculos Dobles Cada receptáculo (Figura 12) está protegido en contra de sobrecargas por un corto-circuitos de, del tipo "empuje para reposicionar". Figura 12 — 120 Volt AC, 20 Amp Receptáculo Doble Use cada receptáculo para operar 120 Voltios AC, de fase sencilla, de cargas de 60Hz que requieren hasta 1,750 vatios (1.75 kW) a corrientes de 14.6 Amps.
  • Page 33 NO SOBRECARGUE GENERADOR Capacidad Usted debe asegurarse que su generador puede proveer el suficiente vataje calificado (cuando esté funcionando) y de carga (al encender) para los aparatos a los cuales va a proveer la energía, al mismo tiempo. Siga estos pasos: Seleccione los aparatos que recibirán la energía, al mismo tiempo.

  • Page 34: Mantenimiento

    ESPECIFICACIONES Potencia Máxima ..... . 4,800 Vatios (4.8 kW) Potencia de Sobretensión ....3,500 Vatios (3.5 kW) Voltaje Nominal AC .

  • Page 35: Funcionamiento

    ALMACENAMIENTO El generador deberá ser encendido al menos una vez cada siete días y deberá dejarlo funcionar al menos durante 30 minutos. Si no puede hacer esto y debe almacenar la unidad por más de 30 días, siga las siguientes instrucciones para preparar su unidad para almacenamiento.

  • Page 36: Garantia

    POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE EQUIPOS BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC Fecha de entrada en vigor: 1 de Junio de 2004. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de Junio de 2004 Briggs &...
