Suunto 1520 User Manual

Optical reading clinometer, optical height meter
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Advertisement

loading

Related Manuals for Suunto 1520

Summary of Contents for Suunto 1520

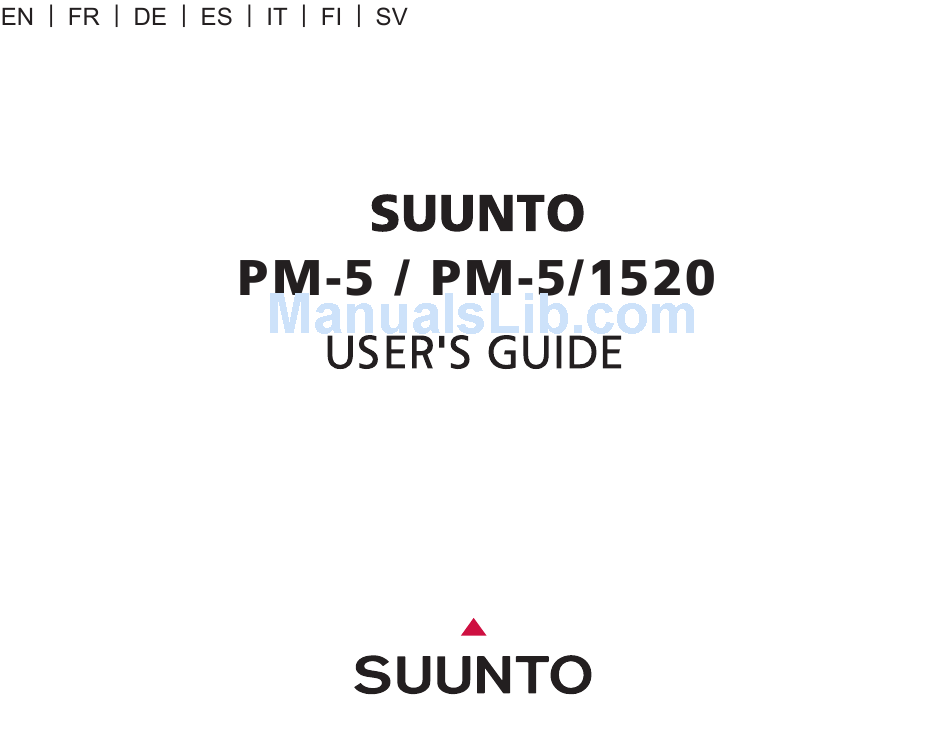

  • Page 3 Suunto PM-5, PM-5/1520 USER'S GUIDE...

  • Page 4: Table Of Contents

    INSTRUCTIONS FOR USE OF NOMOGRAM ... 6 ESTABLISHING THE BASIC DISTANCE ... 6 PM-5 ... 8 OPTICAL READING CLINOMETER ... 8 AVAILABLE PM-5 VERSIONS ... 9 INSTRUCTIONS FOR USE ... 10 NOMOGRAPHICAL HEIGHT CORRECTION ... 15 INSTRUMENT BODY COVER FOR SUUNTO KB-14 AND PM-5 ... 16...

  • Page 5: Pm-5/1520

    The readings should be doubled when measuring from distances of 30 m and 40 m. The Suunto Height Meter can also be used to determine the angle of a gradient. This is done by taking a sighting along the line of a gradient using the 20 m scale on the left of the instrument.

  • Page 6: Measurement Of Height

    MEASUREMENT OF HEIGHT The actual measurement of the height of the tree should be done from the distance measured in the following way: the observer sights the top of the tree with both eyes open. The object sighted, the hair line and the scale will all be simultaneously visible in the instrument`s field of vision.

  • Page 7: Instructions For Use Of Nomogram

    exactly correct result you have to proceed as stated below. On level ground, the tree top readings is usually sufficient: one only has to add the height of the observer`s eye level (1.60 m in this case), which is already known. ESTABLISHING THE BASIC DISTANCE Because this instrument does not incorporate a prism, the basic distance e.g.
  • Page 8 Important notice The axes of the eyes of some people are not parallel, a condition called heteropho- ria. This can even vary in time and be dependent on different factors too. There- fore, in order to be sure that said phenom- enon does not affect the accuracy of readings, it is suggested that the user checks this possibility before taking the...

  • Page 9: Pm-5

    PM-5 OPTICAL READING CLINOMETER The sturdy pocket-size construction renders the SUUNTO CLINOMETER most suitable for every type of work. Easy for rapid reading through a parallax-free lens is incorporated into the design. Sighting and scale reading are done simultaneously. There are no screws to turn, no bubbles to center, and nothing to adjust.

  • Page 10: Available Pm-5 Versions

    Specifications Weight: 120 g / 4.2 oz. Dimensions: 74 x 52 x 15 mm / 2 3/4" x 2" x 5/8". The optical scales are graduated in degrees from 0° to ±90°, and 0 % to ±150 %. A table of cosines is imprinted on the back of the instrument. Resolution Can be read directly to one degree or one per cent.

  • Page 11: Instructions For Use

    INSTRUCTIONS FOR USE Readings are usually taken with the right eye. Owing to differences in the keenness of the sight of the eyes and because of personal preferences the use of the left eye is sometimes easier. It is of prime importance that both eyes are kept open. The supporting hand must not obstruct the vision of the other eye.
  • Page 12 The task is to measure the height of a tree at a distance of 25 m / 82 ft. on level ground. The instrument is tilted so that the hair line is seen against the tree-top (apex). The reading obtained will be 48 per cent (ca 25.5°).
  • Page 13 When the trunk base is above eye level, the base reading is subtracted from the apex reading, and the total height is the difference percentage of the horizontal distance. For example, if the apex reading is 65 % and the base reading 14 %, the total height is (64 –...
  • Page 14 The trigonometrical correlation is α H = h x cos α Where H is the true or corrected height, h is the observed height and (alpha) is the ground slope angle. With the aid of the above equation the correction can also be made in the distance.
  • Page 15 Calculate: -------- - -------- - -------- - Take 52 per cent of 25 m / 82 ft. This is 13 m / 42.6 ft. Multiply this by the cosine of 9 degrees. 0.987 x 13 m = 12.8 m or equally in feet 0.987 x 42.6 ft. = 42 ft. Method 2.

  • Page 16: Nomographical Height Correction

    NOMOGRAPHICAL HEIGHT CORRECTION When the nomogram is used, all correction calculation becomes unnecessary. Only a ruler or some other convenient object with a straight edge is needed to obtain the nomographical solution. The nomogram is used by placing the ruler so that its edge intersects the angle scale on the left at the slope angle point and the observed height scale (on the right) at the pertinent point.

  • Page 17: Instrument Body Cover For Suunto Kb-14 And Pm-5

    INSTRUMENT BODY COVER FOR SUUNTO KB-14 AND PM-5 The instrument body cover is suited to the following KB and PM models: KB-14 (all models) and PM-5.
  • Page 18 Suunto PM-5, PM-5/1520 GUIDE DE L'UTILISATEUR...
  • Page 19 DÉTERMINATION DE LA DISTANCE DE BASE ... 6 PM-5 ... 8 CLINOMÈTRE À LECTURE OPTIQUE ... 8 VERSIONS DE PM-5 DISPONIBLES ... 9 MODE D’EMPLOI ... 10 CORRECTION DE LA HAUTEUR NOMOGRAPHIQUE ... 15 PROTECTION DU CORPS DES KB-14 ET PM-5 DE SUUNTO ... 16...

  • Page 20: Altimètre Optique

    PM-5/1520 ALTIMÈTRE OPTIQUE L’altimètre PM-5/1520 de Suunto est un instrument destiné à mesurer des hauteurs et plus particulièrement des hauteurs d’arbres, avec précision et rapidité. Le corps de l’instrument est en aluminium anodisé résistant à la corrosion. Le disque gradué...

  • Page 21: Mesure Des Hauteurs

    MESURE DES HAUTEURS La mesure réelle de la hauteur de l’arbre doit être réalisée depuis la distance mesurée comme suit : l'observateur vise la cime de l’arbre en gardant les deux yeux ouverts. L’objet observé, réticule apparaissent simultanément dans le champ de vision de l’instrument.

  • Page 22: Mode D'emploi Du Nomogramme

    dernier cas, la distance ne peut pas être mesurée horizontalement. Par conséquent, pour obtenir le résultat exact, il convient de procéder comme suit : sur un sol plat, les lectures supérieures de l’arbre suffisent généralement : il suffit d’ajouter la hauteur au niveau des yeux de l’observateur (1,60 m dans ce cas), qui est déjà...
  • Page 23 Remarque importante Les axes optiques des yeux de certaines personnes ne sont pas parallèles. Ce phénomène s’appelle hétérophorie. Il peut varier avec le temps et dépend également de plusieurs facteurs. Par conséquent, afin de s´assurer que ce phénomène n’affectera pas la précision des lectures, il est conseillé...

  • Page 24: Clinomètre À Lecture Optique

    PM-5 CLINOMÈTRE À LECTURE OPTIQUE Le CLINOMÈTRE de poche SUUNTO est solide, ce qui permet de l’utiliser pour tout type de travail. Grâce à sa lentille exempte de parallaxe intégrée au design, il permet une lecture facile et rapide. La visée et la lecture s’effectuent simultanément.

  • Page 25: Versions De Pm-5 Disponibles

    Caractéristiques techniques Poids : 120 g Dimensions : 74 x 52 x 15 mm. Les échelles optiques sont graduées en degrés, de 0° à ±90° et de 0 % à ±150 %. Une table de cosinus est imprimée au dos de l’instrument. Résolution Elle peut être lue directement selon une précision de 1 degré...

  • Page 26: Mode D'emploi

    MODE D’EMPLOI Les mesures s’effectuent généralement à l’aide de l’œil droit. En raison des différences d’acuité visuelle et des préférences personnelles, il est parfois plus facile d’utiliser l’œil gauche. Il est de la plus haute importance de garder les deux yeux ouverts.
  • Page 27 La tâche consiste à mesurer la hauteur d’un arbre situé à une distance de 25 m / 82 pi. sur un sol plat. L’instrument est incliné, de sorte que le réticule soit visible contre la cime de l’arbre (sommet). La lecture obtenue est 48 % (environ 25,5°).
  • Page 28 Lorsque la base du tronc se situe au-dessus de la hauteur des yeux, la lecture de la base est soustraite de la lecture du sommet et la hauteur totale correspond à la différence en pourcentage de la distance horizontale. Par exemple, si la lecture du sommet est 65 % et la lecture de la base 14 %, la hauteur totale est (64 –...
  • Page 29 La corrélation trigonométrique est la suivante : α H = h x cos α où H est la hauteur réelle ou corrigée, h la hauteur observée et (alpha) l’angle de la pente au sol. À l’aide de l’équation précédente, il est également possible de procéder à...
  • Page 30 Calculer : -------- - -------- - -------- - Prendre 52 % de 25 m / 82 pi. Cela correspond à 13 m / 42,6 pi. Multiplier ce chiffre par le cosinus de 9 degrés. 0,987 x 13 m = 12,8 m, soit 0,987 x 42,6 pi. = 42 pi. 2ème méthode : multiplier la distance au sol par le cosinus de l’angle de la pente.

  • Page 31: Correction De La Hauteur Nomographique

    CORRECTION DE LA HAUTEUR NOMOGRAPHIQUE En cas d’utilisation du nomogramme, il devient inutile de calculer toutes les corrections. Seule une règle ou un autre objet pratique muni d’un bord droit est nécessaire pour obtenir la solution nomographique. Pour utiliser le nomogramme, placer la règle de sorte que son bord coupe l’échelle de l’angle à...

  • Page 32: Protection Du Corps Des Kb-14 Et Pm-5 De Suunto

    PROTECTION DU CORPS DES KB-14 ET PM-5 DE SUUNTO La protection du corps de l'instrument convient aux modèles KB et PM suivants : KB-14 (tous les modèles) et PM-5.
  • Page 33 Suunto PM-5, PM-5/1520 BEDIENUNGSANLEITUNG...
  • Page 34 HÖHENMESSUNG ... 5 VERWENDUNG DES NOMOGRAMMS ... 6 ERMITTLUNG DES BASISABSTANDS ... 6 PM-5 ... 8 OPTISCHER KLINOMETER ... 8 ERHÄLTLICHE AUSFÜHRUNGEN DES PM-5 ... 9 GEBRAUCHSANLEITUNG ... 10 NOMOGRAPHISCHE HÖHENKORREKTUR ... 16 SCHUTZHÜLLE FÜR SUUNTO KB-14 UND PM-5 ... 16...

  • Page 35: Optischer Höhenmesser

    Wenn Sie einen Baum aus einem Abstand von 15 m oder 20 m vermessen, können Sie dessen Höhe unmittelbar von der Skala ablesen. Bei einem Messabstand von 30 m oder 40 m müssen die abgelesenen Werte verdoppelt werden. Der Suunto- Höhenmesser kann auch zur Messung von Neigungswinkeln verwendet werden.

  • Page 36: Höhenmessung

    HÖHENMESSUNG Vermessen Sie die Baumhöhe aus dem vermessenen Abstand wie folgt: Halten Sie beim Sichten des Baumwipfels beide Augen geöffnet. und die Skala sind gleichzeitig im Sicht- feld des Instruments zu sehen. Wenn sich die Mittellinie auf der Höhe des Wipfels befindet, die Baumhöhe von der Skala ablesen, in unserem Beispiel die linke Skala...

  • Page 37: Verwendung Des Nomogramms

    die nachstehenden Hinweise, um genaue Ergebnisse zu erzielen. Gelände reicht gewöhnlich die Messung der Wipfelhöhe: Addieren Sie einfach Ihre Augenhöhe (in unserem Beispiel 1,60 m) zu diesem Wert. Addieren bzw. subtrahieren Sie die gemessenen Höhenwerte (Stammansatz/Wipfel), um s´die scheinbare Höhe zu erhalten. Suchen Sie auf dem Nomogramm auf Seite 7 auf der rechten Skala die scheinbare Höhe.
  • Page 38 Wichtiger Hinweis Bei machen Menschen sind die Auge- nachsen nicht exakt parallel. Dies wird als Heterophorie bezeichnet. Der Zustand kann sich im Laufe des Lebens verändern und ist von unterschiedlichen Faktoren abhängig. Da dieses Phänomen Einfluss auf dei Messgenauigkeit hat, sollten Sie vor der ersten Messung prüfen, ob es eventuell für Sie zutrifft.

  • Page 39: Optischer Klinometer

    PM-5 OPTISCHER KLINOMETER Der robuste SUUNTO-KLINOMETER im Pocketformat ist ideal für alle Arten Das Design ermöglicht die schnelle Ablesung durch eine parallaxfreie Linse. Sie können gleichzeitig das Objekt sichten und die Skalenwerte ablesen. das Zentrieren einer Libelle sind nicht erforderlich.

  • Page 40: Erhältliche Ausführungen Des Pm-5

    Technische Spezifikationen Gewicht: 120 g. Abmessungen: 74 × 52 × 15 mm. Einteilung der optischen Skalen: 0° bis ±90° und 0% bis ±150%. Auf der Rückseite des Instruments finden Sie eine Cosinustabelle. Auflösung Die Genauigkeit bei der direkten Ablesung beträgt 1° bzw. 1%. Schätzungen sind mit einer Genauigkeit von 10' bzw.

  • Page 41: Gebrauchsanleitung

    GEBRAUCHSANLEITUNG In der Regel wird das Instrument mit dem rechten Auge abgelesen. Je nach Sehkraft und persönlicher Präferenz können Sie jedoch auch das linke Auge verwenden. Wichtig ist in erster Linie, dass Sie beim Vermessen beide Augen offen halten. Die Hand, die das Gerät hält, darf die Sicht nicht behindern. Halten Sie das Instrument so vor das ablesende Auge, dass die Skala durch die Linse sichtbar ist und das runde Seitenfenster nach links zeigt.
  • Page 42 Zu vermessen ist die Höhe eines Baumes, der auf ebenem Gelände 25 m (82 ft) entfernt steht. Instrument schräg gehalten, die Mittellinie vor dem obersten Punkt Baumwipfels erscheint. Der auf der Skala abgelesene Messwert ist 48 % (ca. 25,5°). Die Entfernung zum Baum beträgt 25 m...
  • Page 43 Falls z. B. die Wipfelmessung 41 % ergibt und die Bodenmessung 13 %, beträgt die Gesamthöhe des Baumes bei einem Abstand von 25 m (82 ft) (41+13)/100 × 25 m = 54/ 100× 25 m = ca. 13,5 m (bzw. (41+13)/100 × 82 ft = 54/100 × 82 ft = ca. 44,5 ft).
  • Page 44 Die Werte der Prozentskala basieren auf der horizontalen Distanz. In unebenem Gelände treten bei Messungen entlang des Bodens Fehler auf, die korrigiert werden müssen, um ein exaktes Ergebnis zu erzielen. Die Abweichungen sind bei geringfügigen Unebenheiten meist vernachlässigbar, verstärken sich jedoch mit Zunahme des Steigungs-/Gefällewinkels.
  • Page 45 Die folgende Abbildung veranschaulicht die beiden Berechnungsmethoden. Methode 1. Messen Sie den Bodenabstand. Der Bodenabstand beträgt in diesem Beispiel 25 m (82 ft). Messen Sie anschließend den Steigungswinkel. Er beträgt 9°. Lesen Sie die Prozentwerte des oberen und des unteren Punktes ab, in diesem Beispiel 29% und 23%.
  • Page 46 Addieren Sie wie oben die Prozentwerte miteinander und multiplitieren Sie das Ergebnis mit dem korrigierten Abstand. × -------- - 24 6m 12 8m oder im britischen Maßsystem × -------- - 80 9ft 42ft Das Beispiel zeigt, dass bei einer Bodenneigung von 9° eine Korrektur von 2,3 % ausreicht, einer der Beobachterhöhe um rund -18 % erforderlich ist.

  • Page 47: Nomographische Höhenkorrektur

    Neigungswinkel und die durchschnittliche Augenhöhe von 1,60 m (5,5 ft) bereits in der linken Bodenhöhenskala berücksichtigt werden. SCHUTZHÜLLE FÜR SUUNTO KB-14 UND PM-5 Die Schutzhülle passt über die folgenden KB- und PM-Modelle: KB-14 (alle Modelle) und PM-5.
  • Page 48 Suunto PM-5, PM-5/1520 GUÍA DEL USUARIO...
  • Page 49 CÓMO DETERMINAR LA DISTANCIA BÁSICA ... 6 PM-5 ... 8 INCLINÓMETRO PARA LECTURA ÓPTICA ... 8 VERSIONES DE PM-5 DISPONIBLES ... 9 INSTRUCCIONES DE USO ... 10 CORRECCIÓN DE ALTURA CON EL NOMOGRAMA ... 16 CUBIERTA DE CARCASA DE INSTRUMENTO SUUNTO KB-14 Y PM-5 ... 16...

  • Page 50: Medidor Óptico De Alturas

    PM-5/1520 MEDIDOR ÓPTICO DE ALTURAS El medidor de alturas Suunto PM-5/1520 es un instrumento que permite medir alturas, especialmente de árboles, con una gran exactitud y agilidad. La carcasa del instrumento es de una aleación de aluminio anodizado resistente a la corrosión. La escala se mueve sobre un rodamiento especial dentro de un contenedor de plástico...

  • Page 51: Medición De Alturas

    MEDICIÓN DE ALTURAS La medición de la altura del árbol debe realizarse desde la distancia medida, de la forma siguiente: el observador mira la copa del árbol con los dos ojos abiertos. El objeto observado, el retículo y la escala se ven a la vez en el campo de visión del instrumento.

  • Page 52: Instrucciones De Uso Del Nomograma

    seguir los pasos indicados a continuación. En un terreno llano, suele bastar con leer la altura de las copas: sólo es necesario añadir la altura de los ojos del observador (1.60 m en este caso), que es un dato conocido. CÓMO DETERMINAR LA DISTANCIA BÁSICA Dado que este instrumento no incorpora ningún prisma, la distancia básica (por ejemplo 15 m) debe determinarse con una medición con cinta métrica sobre el...
  • Page 53 Aviso importante Los ejes de los ojos de algunas personas no son paralelos. Esto se conoce como heteroforia. Esta situación puede incluso variar con el tiempo y depender de otros factores diferentes. asegurarse de que este fenómeno no afecte a la exactitud de las lecturas, se recomienda que el usuario compruebe si presenta esta...

  • Page 54: Inclinómetro Para Lectura Óptica

    PM-5 INCLINÓMETRO PARA LECTURA ÓPTICA Su resistente diseño de bolsillo hace que el INCLINÓMETRO SUUNTO sea idóneo para todo tipo de trabajos. Su diseño permite una lectura rápida y sencilla a través de un visor sin paralaje. La observación y la lectura de la escala se hacen simultáneamente.

  • Page 55: Versiones De Pm-5 Disponibles

    Especificaciones Peso: 120 g / 4,2 onzas. Dimensiones: 74 x 52 x 15 mm / 2 3/4 x 2 x 5/8 pulg. Las escalas ópticas están graduadas en grados, de 0° a ±90° y del 0% al ±150%. La parte trasera del instrumento tiene impresa una tabla de cosenos. Resolución Permite leer directamente con una exactitud de un grado o un 1%.

  • Page 56: Instrucciones De Uso

    INSTRUCCIONES DE USO Las lecturas se suelen tomar con el ojo derecho. Debido a las diferencias existentes en la agudeza visual de cada ojo y en función de sus preferencias personales, en ocasiones resulta más fácil usar el ojo izquierdo. Es de una importancia capital mantener los dos ojos abiertos.
  • Page 57 La tarea consiste en medir la altura de un árbol a una distancia 25 m/82 pies sobre terreno llano. Se inclina el instrumento de forma que el retículo se vea superpuesto sobre la copa (el ápice) del árbol. La lectura obtenida será ciento (aproximadamente 25,5°).
  • Page 58 ejemplo, si la lectura del ápice del 41% y la lectura del suelo es del 13%, la altura total del árbol medida desde una distancia de 25 m / 82 pies es de (41 + 13) / 100 x 25 m = 54 / 100 x 25 m = aprox. 13,5 m o de forma equivalente en pies (41 + 13) / 100 x 82 pies = 54 / 100 x 82 pies = aprox.
  • Page 59 Todas las lecturas de la escala de porcentajes se basan en la distancia horizontal. Esto significa que si se mide la distancia en un terreno inclinado a lo largo del terreno, se introduce un error que es necesario corregir para conseguir resultados exactos.
  • Page 60 El ejemplo mostrado en la figura siguiente ilustra los dos métodos de cálculo. Método 1. Mida la distancia a nivel del terreno. Se determina que es de 25 m / 82 pies. A continuación, mida el ángulo de inclinación. Es de 9 grados. Lea porcentajes superior y del terreno.
  • Page 61 Sume los porcentajes leídos de la forma indicada arriba y calcule la distancia corregida con la suma de los porcentajes. × -------- - 24 6m 12 8m O de forma equivalente en pies × -------- - 80 9ft 42ft En este ejemplo se muestra que un ángulo de inclinación de 9 grados causa una corrección de sólo un 2,3 por ciento, pero si el ángulo de inclinación es de 35 grados, la corrección supone la reducción de la altura observada en aproximadamente un 18 por ciento.

  • Page 62: Corrección De Altura Con El Nomograma

    ángulo de inclinación y la altura media de los ojos, de 1,6 m/5,5 pies. CUBIERTA DE CARCASA DE INSTRUMENTO SUUNTO KB-14 Y PM-5 La cubierta de carcasa de instrumento es adecuada para los modelos KB y PM...
  • Page 63 Suunto PM-5, PM-5/1520 GUIDA DELL'UTENTE...
  • Page 64 STABILIRE LA DISTANZA BASE ... 6 PM-5 ... 8 CLINOMETRO A LETTURA OTTICA ... 8 VERSIONI DI PM-5 DISPONIBILI ... 9 ISTRUZIONI PER L'USO ... 10 CORREZIONE NOMOGRAFICA DELL'ALTEZZA ... 16 ALLOGGIAMENTO PER LO STRUMENTO SUUNTO KB-14 E PM-5 ... 16...

  • Page 65: Metro Ottico Per Altezza

    Se misurate da distanze di 15 m e 20 m, le altezze degli alberi possono essere lette direttamente dalle scale dello strumento. Le letture devono essere raddoppiate durante la misurazione da distanze di 30 m e 40 m. Il metro per altezza Suunto può essere utilizzato anche per determinare l'angolo di un gradiente. Ciò viene realizzato eseguendo un puntamento lungo la linea del gradiente, utilizzando la scala di 20 m alla sinistra dello strumento.

  • Page 66: Misurazione Dell'altezza

    MISURAZIONE DELL'ALTEZZA La misurazione effettiva dell'altezza di un albero deve essere effettuata dalla distanza misurata come l'osservatore individua dell'albero tenendo entrambi gli occhi aperti. volta l'oggetto, la linea di puntamento e la scala saranno simultaneamente visibili campo strumento. Appena puntamento coincide con la cima dell'albero l'altezza potrà...

  • Page 67: Istruzioni Per L'uso Del Nomogramma

    massima precisione, attenersi alla seguente procedura. Al livello del suolo le letture della cima dell'albero sono solitamente sufficienti: è necessario aggiungere semplicemente l'altezza del livello degli occhi dell'osservatore (1,60 m in questo caso) che è già nota. STABILIRE LA DISTANZA BASE Dato che questo strumento non è...
  • Page 68 Nota importante Gli assi visivi di alcune persone non sono paralleli, tale disturbo è detto eteroforia. Può variare nel tempo e dipendere da diversi fattori. Pertanto, per assicurarsi che tale fenomeno non si ripercuota sulla precisione delle letture, all'utente di controllare tale eventualità prima di effettuare letture, utilizzando la seguente procedura: eseguire una lettura tenendo entrambi gli occhi aperti, quindi...

  • Page 69: Clinometro A Lettura Ottica

    PM-5 CLINOMETRO A LETTURA OTTICA La struttura robusta e le dimensioni ridotte rendono il CLINOMETRO SUUNTO la soluzione ideale per ogni tipo di lavoro. Facile per una lettura rapida grazie alla lente priva di parallasse incorporata nel design. L'avvistamento e la lettura della scala vengono eseguiti simultaneamente.

  • Page 70: Versioni Di Pm-5 Disponibili

    Specifiche Peso: 120 g/119,07 g Dimensioni: 74 x 52 x 15 mm / 2 3/4" x 2" x 5/8". Le scale ottiche sono graduate in gradi da 0° a +/-90° e da 0 % a +/-150%. Sul retro dello strumento è stampata una tabella di coseni. Risoluzione Esegue direttamente letture fino a un minimo di un grado o dell'uno per cento.

  • Page 71: Istruzioni Per L'uso

    ISTRUZIONI PER L'USO Le letture vengono solitamente eseguite con l'occhio destro. A causa delle differenze nell'acutezza visiva e delle preferenze personali, a volte è più facile utilizzare l'occhio sinistro. È di importanza fondamentale che entrambi gli occhi siano ben aperti. La mano di sostegno non deve ostruire la visibilità...
  • Page 72 L'obiettivo è misurare l'altezza di un albero da una distanza di 25 m/82 piedi sopra il livello del suolo. Lo strumento è inclinato modo visualizzare linea puntamento sulla dell'albero (apice). La lettura ottenuta sarà pari percento (circa 25,5°). Dato che la distanza è di 25 m/82 piedi, l'altezza dell'albero è...
  • Page 73 l'altezza totale dell'albero misurata da una distanza di 25 m/82 piedi è di (41 + 13)/ 100 x 25 m = 54/100 x 25 m = circa 13.513,5 m oppure in piedi (41 + 13)/100 x 82 piedi = 54/100 x 82 piedi = circa 44 ½ piedi. Quando la base del tronco è...
  • Page 74 Tutte le letture della scala percentuale sono basate sulla distanza orizzontale. Ciò significa che se la distanza sul terreno in pendenza viene misurata lungo il terreno si verificherà un errore che deve essere corretto per ottenere dei risultati precisi. Nella maggioranza dei casi l'errore risulta insignificante per gli angoli di inclinazione del terreno di dimensioni ridotte, ma aumenta progressivamente con l'incremento dell'angolo.
  • Page 75 L'esempio mostrato nell'immagine seguente illustra entrambi i metodi di calcolo. Metodo 1. Misurazione della distanza del terreno. Questa è di 25 m/82 piedi. Quindi misurare l'angolo di inclinazione. L'angolo è di 9 gradi. Leggere le percentuali dei punti della cima e del terreno. Sono 20 e 23 percento. Calcolo: -------- - -------- -...
  • Page 76 Come nella procedura precedente, aggiungere le letture in percentuale e prendere la somma percentuale della distanza corretta. × -------- - 24 6m 12 8m oppure in piedi × -------- - 80 9ft 42ft Questo esempio mostra che un angolo di inclinazione di 9 gradi causa una correzione di solo 2,3 percento, ma quando l'angolo di inclinazione è...

  • Page 77: Correzione Nomografica Dell'altezza

    è stata costruita tenendo presente l'angolo di inclinazione e l'altezza media degli occhi di 1,6 m/5,5 piedi. ALLOGGIAMENTO PER LO STRUMENTO SUUNTO KB-14 E PM-5 L'alloggiamento dello strumento è adatto per i seguenti modelli KB e PM:...
  • Page 78 Suunto PM-5, PM-5/1520 KÄYTTÖOPAS...
  • Page 79 KORKEUDEN MITTAUS ... 5 NOMOGRAMMIN KÄYTTÖ ... 6 PERUSETÄISYYDEN MÄÄRITTÄMINEN ... 6 PM-5 ... 8 KALTEVUUSMITTARI ... 8 SAATAVANA OLEVAT PM5-MALLIT ... 9 KÄYTTÖOHJEET ... 10 NOMOGRAMMIN KÄYTTÖ KORKEUDEN KORJAAMISEEN ... 15 SUOJUS MALLEIHIN SUUNTO KB-14 JA PM-5 ... 16...

  • Page 80: Optinen Hypsometri

    PM-5/1520 OPTINEN HYPSOMETRI Suunto PM-5/1520 -hypsometri on erittäin tarkka ja nopeakäyttöinen korkeusmittari erityisesti puun korkeuden mittaamiseen. Laitteen runko on anodisoitua korroosion- kestävää alumiiniseosta. Erikoislaakeroitu asteikkorumpu on sijoitettu ilmatiiviiseen nestetäytteiseen muovikapseliin. Vaimentavan nesteen ansiosta asteikkorumpu liik- kuu tasaisesti ja liike pysähtyy nopeasti. Neste ei jäädy. Se säilyttää vaimennusomi-...

  • Page 81: Korkeuden Mittaus

    KORKEUDEN MITTAUS Varsinainen puun korkeuden mittaus tehdään mitatulta etäisyydeltä seuraa- vasti. Tähdätään molemmat silmät auki pitäen puun latvaan. Tällöin lait- teesta näkyy samaan aikaan mitattava kohde, hiusviiva ja asteikko. Kun hius- viiva osuu puun latvan kohdalle, puun korkeus luetaan asteikolta (tässä esi- merkissä...
  • Page 82 korkeus sivulla 7 kuvatun nomogrammin vasemmanpuoleisesta asteikosta. Etsi sitten vasemmanpuoleiselta kaksoisasteikolta tyveen tähtäämällä saatu lukema. Huomaa, että alaviistoon ja yläviistoon otetut lukemat ovat asteikkoviivan eri puolilla. Yhdistä nämä nomogrammin asteikkojen kaksi pistettä suoralla viivalla. Leikkauspiste nomo- grammin keskiasteikolla ilmaisee puun todellisen korkeuden. NOMOGRAMMIN KÄYTTÖ...
  • Page 83 Tärkeää tietää Osalla ihmisistä silmien optiset akselit eivät ole samansuuntaiset. Tätä ilmiötä kutsutaan piilokarsastukseksi (heterofo- ria). Piilokarsastus saattaa myös muuttua ajan mittaan ja eri tekijöiden vaikutuk- sesta. Jotta voidaan varmistaa, ettei piilo- karsastus laitteen käyttäjällä vaikuta lukemien tarkkuuteen, silmien piilokarsas- tus on syytä...

  • Page 84: Kaltevuusmittari

    PM-5 KALTEVUUSMITTARI Taskukokoinen Suunto-kaltevuusmittari on lujarakentei- nen ja soveltuu siksi kaikenlaiseen kenttätyöhön. Lait- teessa on parallaksiton optiikka, jolla lukemat saadaan nopeasti. Tähtäys ja asteikon lukeminen tehdään samanaikai- sesti. Laitteessa ei ole säätöä vaativia asetinruuveja eikä lipelliä, jota olisi tarkkailtava. Kun työskennellään ahtaissa paikoissa, esimerkiksi geologisen ja mineralogisen työn vuoksi, kerrostumien...

  • Page 85: Saatavana Olevat Pm5-Mallit

    Tekniset tiedot Paino: 120 g. Mitat: 7,4 x 5,2 x 1,5 cm. Optinen asteikko: 0°...±90° ja 0 %...±150 %. Mittarin taakse on painettu kosinitaulukko. Mittaustarkkuus Mittaustarkkuus voidaan lukea suoraan yhden asteen tai yhden prosentin tarkkuu- della ja se voidaan arvioida nolla-alueella kymmenen minuutin tai 1/5 prosentin tark- kuudella.

  • Page 86: Käyttöohjeet

    KÄYTTÖOHJEET Mittaus tehdään yleensä oikealla silmällä. Joillekin voi olla helpompaa käyttää vasenta silmää silmien näkötarkkuuden erojen ja omien mieltymysten vuoksi. On erit- täin tärkeää, että molemmat silmät pidetään auki. Mittaria kannattava käsi ei saa peit- tää toisen silmän näkökenttää. Pidä mittaria lukevan silmän edessä siten, että pyöreä sivuikkuna vasemmalla ja että näet mitta-asteikon optisessa tähtäimessä.
  • Page 87 Puun korkeuden mittaaminen tasaisessa maastossa 25 met- rin etäisyydeltä. Mittaria kallis- tetaan siten, että hiusviiva näkyy puun latvaa (korkein kohta) vasten. Mittaustulos on 48 % (n. 25,5°). Koska etäisyys on 25 metriä, puun korkeus on 48 / 100 x 25 metriä = n. 12 metriä.
  • Page 88 Jos puun tyvi on silmänkorkeuden yläpuolella, tyven lukema vähennetään latvan lukemasta ja kokonaiskorkeus on näiden prosenttilukujen erotuksen suuruinen osuus vaakasuorasta etäisyydestä. Jos latvan lukema on esimerkiksi 65 % ja puun tyven lukema on 14 %, kokonaiskor- keus on (64 – 14) / 100 x 25 metriä = 50 / 100 x 25 metriä = 12,5 metriä. Jos laskutoi- mitukset tehdään päässälaskuna ilman laskinta, mittaus suositellaan tehtäväksi 50, 100 tai 200 metrin etäisyydeltä...
  • Page 89 Trigonometrinen kaava on α H = h x cos α Kaavassa H on todellinen eli korjattu korkeus, h on luettu korkeus ja (alfa) on maaston kaltevuuskulma. Tämän yhtälön avulla voidaan korjata myös etäisyys. Täl- löin h on maata pitkin mitattu etäisyys ja H on etsitty horisontaalietäisyys. Jos käyte- tään korjattua etäisyyttä, mitattua korkeutta ei tarvitse korjata.
  • Page 90 Laskutoimitus: -------- - -------- - -------- - Laske 52 prosenttia 25 metristä. Näin saadaan 13 metriä. Kerro tämä 9 asteen kosi- nilla. 0,987 x 13 metriä = 12,8 metriä. Laskentatapa 2. Kerro maan pintaa pitkin mitattu etäisyys kaltevuuskulman kosinilla. 0,987 x 25 metriä = 24,6 metriä. Lisää...

  • Page 91: Nomogrammin Käyttö Korkeuden Korjaamiseen

    NOMOGRAMMIN KÄYTTÖ KORKEUDEN KORJAAMISEEN Kun käytetään nomogrammia, korjauslaskelmia ei tarvita. Nomografisen ratkaisun saamiseen tarvitaan vain viivoitin tai muu sopiva suorasivuinen esine. Nomogrammia käytettäessä viivoitin asetetaan siten, että sen reuna leikkaa vasemmalla kulma- asteikon kaltevuuskulman kohdalta ja oikealla näkyvissä olevan korkeusasteikon asi- anmukaisesta kohdasta.

  • Page 92: Suojus Malleihin Suunto Kb-14 Ja Pm-5

    SUOJUS MALLEIHIN SUUNTO KB-14 JA PM-5 Laitteen suojus sopii seuraaviin KB- ja PM-malleihin: KB-14 (kaikki mallit) ja PM-5.
  • Page 93 Suunto PM-5, PM-5/1520 BRUKSANVISNING...
  • Page 94 HÖJDMÄTNING ... 5 ANVÄNDNING AV NOMOGRAM ... 6 BESTÄMNING AV BASAVSTÅNDET ... 6 PM-5 ... 8 HÖJDMÄTARE FÖR OPTISK LÄSNING ... 8 TILLGÄNGLIGA PM-5-VERSIONER ... 9 ANVÄNDNINGSANVISNINGAR ... 10 NOMOGRAFISK HÖJDKORRIGERING ... 15 INSTRUMENTSKYDD FÖR SUUNTO KB-14 OCH PM-5 ... 16...

  • Page 95: Optisk Höjdmätare

    Avläsningarna bör fördubblas vid mätning på avstånd om 30 och 40 m. Suunto höjdmätare kan även användas för att bestämma vinkeln på en lutning. Du gör detta genom att ta sikte längs lutningens linje med hjälp av 20 m- skalan till vänster på...

  • Page 96: Höjdmätning

    HÖJDMÄTNING Den faktiska mätningen av trädhöjden ska göras på det avstånd som du mäter på följande sätt. Observatören ska titta på trädets topp med båda ögonen öppna. Det siktade objektet, hårstrecket och skalan visas alla sam- tidigt i instrumentets synfält. Då hårstrecket sammanfaller med träd- toppen, kan trädhöjden läsas av (i det här exemplet från 20 m-skalan till...

  • Page 97: Användning Av Nomogram

    jämn mark är trädtoppsavläsningen vanligtvis tillräcklig. Du behöver endast lägga till höjden till observatörens ögonnivå (1,60 m i det här fallet), vilken redan är känd. BESTÄMNING AV BASAVSTÅNDET Eftersom instrumentet saknar prisma måste basavståndet (avståndet till trädets rot), t.ex. 15 m, bestämmas med ett måttband längs marken. Mät värdena mot toppen och roten.
  • Page 98 Viktigt meddelande Vissa personers ögonaxlar parallella, ett tillstånd som kallas heterofori (skelning). Detta kan variera med tiden och även bero på olika faktorer. För att därmed vara säker på att nämnda fenomen inte påverkar avläsningarnas noggrannhet, rekommenderar användaren kontrollerar denna möjlighet på...

  • Page 99: Höjdmätare För Optisk Läsning

    PM-5 HÖJDMÄTARE FÖR OPTISK LÄSNING Den stabila fickstorleken gör SUUNTOS HÖJD- MÄTARE lämplig för allt slags arbete. Den parallaxfria linsen som ingår i konstruktionen gör mätningen enkel och snabb. Siktes- och skalmätning sker samtidigt. Det finns inga skruvar som behöver dras åt, inga bubblor att centrera och ingenting som behöver justeras.

  • Page 100: Tillgängliga Pm-5-Versioner

    Specifikationer Vikt: 120 g. Mått: 74 x 52 x 15 mm. De optiska skalorna är graderade i grader från 0° till ±90° och 0 % till ±150 %. En tabell med cosinusvärden är tryckt på instrumentets baksida. Noggrannhet Kan mätas direkt till en grad eller en %. Kan beräknas till 10 minuter eller 1/5 av 1 %, det senare gäller naturligtvis mätningar runt nollnivån.

  • Page 101: Användningsanvisningar

    ANVÄNDNINGSANVISNINGAR Mätningar görs oftast med höger öga. P.g.a. skillnader i ögonens synskärpa och personliga preferenser är det ibland lättare att mäta med det vänstra ögat. Det är ytterst viktigt att båda ögonen är öppna. Den hand som håller i höjdmätaren får inte skymma det andra ögats sikt.
  • Page 102 Uppgiften är att mäta ett träds höjd på 25 m avstånd på jämn mark. Instrumentet lutar så att hårstrecket syns mot trädtoppen (spetsen). Mätningen blir 48 % (ca 25,5°). Då avståndet är 25 m , blir trädhöjden 48 / 100 x 25 m = ca 12 m eller motsvarande 48 / 100 x 25 m = ca 12 m.
  • Page 103 När botten på trädstammen är ovanför ögonnivå, dras bottenmätningen av från spetsmätningen och totalhöjden är det horisontella avståndets procentskillnad. Om t.ex. spetsmätningen är 65 % och bottenmätningen 14 %, blir totalhöjden (64 – 14) / 100 x 25 m = 50 / 100 x 25 m = 12,5 m. När beräkningarna utförs i huvudet bör avstånden 50, 100 eller 200 m användas för enkelhetens skull.
  • Page 104 Det trigonomiska sambandet är α H = h x cosinus α H är den sanna eller korrigerade höjden, h är den observerade höjden och (alfa) är markens lutningsvinkel. Med hjälp av ovanstående ekvation kan korrigeringen även göras på avstånd. I så fall är h avståndet som mäts längs marken och H det horisontella avståndet som söks.
  • Page 105 Beräkna: -------- - -------- - -------- - Beräkna 52 % av 25 m. Det är 13 m. Multiplicera detta med 9 graders cosinus. 0,987 x 13 m = 12,8 m. Metod 2. Multiplicera markavståndet med lutningsvinkelns cosinus. 0,987 x 25 m = 24,6 m. Lägg till procentmätningarna enligt ovan och beräkna summans procent av det korrigerade avståndet ×...

  • Page 106: Nomografisk Höjdkorrigering

    NOMOGRAFISK HÖJDKORRIGERING Om nomogrammet används behöver inga korrigeringsberäkningar utföras. Då behövs endast en linjal eller något annat användbart objekt med en rak kant för att få den nomografiska lösningen. Nomogrammet används genom att linjalen placeras så att dess kant korsar vinkelns skala till vänster på lutningsvinkelns punkt och den observerade höjdskalan (till höger) vid den relevanta punkten.

  • Page 107: Instrumentskydd För Suunto Kb-14 Och Pm-5

    INSTRUMENTSKYDD FÖR SUUNTO KB-14 OCH PM-5 Instrumentskyddet är avsett för följande KB- och PM-modeller: KB-14 (alla modeller) och PM-5.
