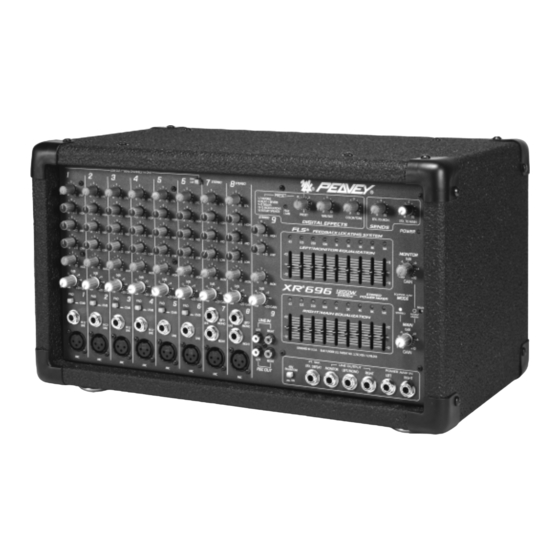

Peavey XR 696 Operating Manual

Powered sound reinforcement mixing console
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
OPERATING GUIDE

Advertisement

loading

Related Manuals for Peavey XR 696

Summary of Contents for Peavey XR 696

  • Page 1 OPERATING GUIDE...
  • Page 2 Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
  • Page 3 The Master section features a unique graphic equalizer/power amp mode switch. Without patching, the XR 696 can be used as a full stereo mixer amplifier (default). In the Main/Monitor mode, one graphic and amplifier can be used for monitor and the other graphic and amplifier for the main L and R (mono) signal.
  • Page 4 CHANNEL SECTION: CHANNELS 1-4 MIC INPUT: XLR balanced, low-impedance channel input optimized for a microphone or other low-level source. Pin 2 is the positive input. Because of the wide range of gain adjustment, signal levels as high as +10 dBV (2.45 V RMS) can be accommodated. When the phantom power is enabled, this connector has +48 V on pins 2 and 3 with pin 1 as the ground reference.
  • Page 5 NOTE: Channels 5-9 contain features that differ from the previous channels. Only those features are mentioned below. For information on features not mentioned please refer to the section for Channels 1-4. CHANNELS 5-6 LINE: 1/4" balanced TRS input for line-level signals. This signal is connected through a 25 dB pad to the mic input below it.

  • Page 6: Master Section

    It is recessed to prevent accidental switching during a performance. Use a non-metallic object to change the switch position (e.g., a toothpick). The XR 696 is shipped from the factory in the default setting of Left Main to the upper EQ and Right to the lower EQ. When this switch is depressed, it switches the lower EQ to (mono) PA Left + Right.
  • Page 7 The line input 1/4" jacks are not connected to the phantom supply, and are safe for all inputs (balanced or unbalanced). An unbalanced-to-balanced impedance converter, such as the Peavey 5116 or a Peavey 1:1 Interface Adapter, can also be used to isolate a mic from phantom voltage.
  • Page 8 EFX DEFEAT: This 1/4" jack accepts an on/off 1/4" footswitch (Peavey Pt. #00051000) to defeat the effects of both the Main and Monitor mixes. MONITOR OUTPUT: This 1/4" jack provides an output from the monitor mix to supply external power amp/monitor combinations.
  • Page 9 RIGHT LEFT...
  • Page 11 EFX. EFX. EFX. EFX. 15 MODULATIONS PEAK 6 ROTARY SPEAKER (-6dB) STEREO HIGH HIGH HIGH HIGH HIGH HIGH XR 696 +20 GAIN +20 GAIN +20 GAIN +20 GAIN +20 GAIN LINE IN -25dB -25dB -25dB LEFT/ LEFT/ MONO MONO LINE...
  • Page 12 EFX. EFX. EFX. EFX. 15 MODULATIONS PEAK 6 ROTARY SPEAKER (-6dB) STEREO HIGH HIGH HIGH HIGH HIGH HIGH XR 696 +20 GAIN +20 GAIN +20 GAIN +20 GAIN +20 GAIN LINE IN -25dB -25dB -25dB LEFT/ LEFT/ MONO MONO LINE...

  • Page 13: Specifications

    ** Min input level (sensitivity) is the smallest signal that will produce nominal output (2 dBu) with channel and master level controls set for maximum gain. * Nominal settings are defined as all controls set a 0 dB (or 50% rotation for rotary pots) XR 696 Output Specifications: Function Minimum Load Z...
  • Page 14 Frequency Response: Mic Input to L - R Output Line Input to L - R Output To Power Amplifier Output Total Harmonic Distortion (THD): < 0.01% 20 Hz - 20 kHz mic input to L/R Mon. output at nominal level (20 Hz - 80 kHz BW) <...

  • Page 15: Power Section

    696/1200 SC AMPLIFIER SPECIFICATIONS ® POWER SECTION (1200 SC Module with DDT ™ Frequency Response: +0, -1 dB, 20 Hz - 20 kHz @ rated power Rated Power: • 600 Watts program into 4 Ohms, both channels driven / 500 Watts RMS into 4 Ohms, both channels driven •...
  • Page 16 16 incluidos. Todos los canales, excepto el canal 9, tienen envíos dedicados ruteados directamente al procesador de efectos DSP. Para aprovechar todas las posibilidades de la XR 696, por favor lea este manual cuidadosamente y manténgalo a la mano para referencia en el futuro. Este manual incluye varias secciones detallando las áreas individuales de la operación de la consola incluyendo: controles, instalación y aplicaciones...
  • Page 17 SECCIÓN DE CANALES CANALES 1-4 ENTRADA DE MICRÓFONO: Entrada de baja impedancia, XLR, balanceada optimizada para micrófonos u otra fuentes de bajo nivel. La aguja 2 es la entrada positiva. Dado el amplio rango de ajustes de ganancia, se pueden usar señales de hasta +10 dBV (2.45 V RMS).
  • Page 18 (37). En el modo Mon/Main la señal será combinada con la izquierda y posicionada en la salida principal (main). La señal derecha también puede ser parcheada fuera de la XR 696 vía el conectador de salida derecho (31) para ser usada por efectos, amplificadores externos y grabadoras.
  • Page 19 PRESET TIME/SIZE (-6dB) DIGITAL EFFECTS FEEDBACK LOCATING SYSTEM LEFT MONITOR EQUALIZA TION - 12 XR 696 1 200W RIGHT MAIN EQUALIZA TION - 12 DESIGNED IN U.S.A. BUILT UNDER U.S. PATENT NO. 5,737,428 / 4,318,053 FT. SW. EFX. DEFEAT MONITOR PHANTOM SECIÓN MAESTRA...
  • Page 20 PRESET NOMBRE Cámara Plato Cuarto Catedral Resorte Compuerta Reverse Delay + Reverberación Delay Brillante Delay Caliente Delay Obscuro Delay Ping Pong Chorus Faser Flanger Bocina Rotativa TIEMPO/TAMAÑO: En los presets de reverberación y delay, este control justa el tiempo del reverb o delay; para el chorus, faser y flanger, ajusta la razón de los mismos. En modo de Bocina Rotativa, este ajustará...
  • Page 21 Use un objeto no metálico para cambiar su posición (ejemplo: un palillo de dientes). La XR 696 es enviada de fabrica en modo que manda la señal main izquierda al eq superior y la derecha al eq inferior. Cuando este interruptor es oprimido, cambia el eq inferior al PA izquierdo + derecho (mono).
  • Page 22 XR 696. LED DE PODER: El LED de poder “on” se encenderá cuando la unidad cuente con corriente.
  • Page 23 Effect Send acheminant directement le signal au processeur d’effets numériques (DSP). Pour tirer le meilleur parti de toutes les fonctionalités de votre XR 696, lisez attentivement ce manuel et gardez-le pour référence. Ce manuel comprend différentes sections détaillant divers aspects du mixage parmi lesquels: les fonctions de contrôle, les branchements et les différentes...
  • Page 24 SECTION CANAUX: CANAUX 1-4 ENTREE MICRO: entrée XLR symétrique basse impédance optimisée pour un microphone ou toute autre source de signal bas niveau. La broche 2 est l’entrée positive. Étant donné la vaste plage de réglage de gain, des signaux allant jusqu’à +10 dBV (2,45 V RMS) peuvent être utilisés.
  • Page 25 EFX: Ce réglage permet de varier le niveau d’entrée du bus du processeur d’effets. Il ajuste le niveau du signal d’entrée d’un canal donné dans le processeur numérique (Ce contrôle est aussi présent sur les canaux 5 à 8). Ce contrôle est affecté par le contrôle Level (n°4). NOTE: Les canaux 5 à...

  • Page 26: Section Master

    ATTENTION: NE RELIEZ PAS LES CONNECTEURS TAPE IN ET TAPE OUT AUX ENTRÉES ET SORTIES DE LA MÊME PLATINE SOUS PEINE DE CRÉER UN IMPORTANT FEEDBACK. UTILISEZ DEUX APPAREILS DISTINCTS POUR LE PLAYBACK ET L’ENREGISTREMENT. SECTION MASTER EFFECTS PEAK LED: S’allume pour signaler une marge de 6 dB avant écrêtage dans le processeur d’effets numériques.
  • Page 27 - 12 PHANTOM SÉLECTEUR DE MODE: Ce commutateur permet de configurer la console XR 696 comme un amplificateur stéréo unique ou double amplificateur mono. Il est monté en retrait pour empêcher toute commutation accidentelle en cours de représentation. Sa configuration par défaut (réglage usine) est: ampli de puissance gauche relié...
  • Page 28 Jack ne sont pas connectées à l’alimentation phantom et sont sans danger pour tout appareil (symétrique et assymétrique). Un convertisseur d’impédance symétrique/assymétrique tels le 5116 Peavey ou le 1:1 Interface Adapter Peavey peuvent être utilisés pour isoler la tension d’alimentation phantom.
  • Page 29 FUSIBLE: Ce fusible est connecté à l’alimentation principale. Ne remplacez le fusible que par un modèle du même type et de même valeur. SI LE FUSIBLE GRILLE CONSTAMMENT, APPORTEZ L’APPAREIL À UN RÉPARATEUR PEAVEY AGRÉÉ. SORTIES PARALLÈLES DROITE/GAUCHE: Ces prises sont les sorties des amplificateurs de puissance.
  • Page 30 • Interne Verstärker mit 2x600 W an 4 Ohm Die Master-Stufe ist mit einem einzigartigen Modusschalter für Graphikequalizer/Verstärker ausgestattet. Wird er nicht an andere Geräte angeschlossen, kann der XR 696 als vollständiger Stereo-Mischpult-Verstärker (Standardeinstellung) eingesetzt werden. Im Main/Monitor-Modus können ein Graphikequalizer und ein Verstärker als Monitor und der andere Graphikequalizer und Verstärker für das Main-L- und R-Signal (Mono) eingesetzt werden.
  • Page 31 KANALSTUFE: KANÄLE 1-4 MIC INPUT: Symmetrierter, niederohmiger XLR-Kanaleingang, der für ein Mikrophon oder eine andere Quelle mit niedrigem Pegel optimiert wurde. Stift 2 ist der positive Eingang. Auf Grund der Vielzahl an möglichen Gain-Einstellungen können Signalpegel von bis zu +10 dBV (2,45 V RMS) erreicht werden. Ist die Phantomspeisung aktiviert, liegen am Stecker +48 V an den Stiften 2 und 3 sowie die Erde an Stift 1 an.
  • Page 32 Signal zum Right Speaker Output (37.) geleitet. Im Mon/Main- Modus wird das Signal mit Left kombiniert und zum Main Speaker Output gesendet. Das rechte Signal kann über die Right Output- Klinke (31.) aus dem XR 696 zu externen Geräten wie Effektgeräten, Verstärkern und Aufnahmeeinrichtungen angeschlossen werden.
  • Page 33 LEFT/MONO INPUT: Hochohmiger 1/4"-Eingang für Line-Pegelsignale. Der Left/Mono-Eingang sendet das Signal über den Pegelregler (4.) sowohl an den linken als auch an den rechten Kanal (falls nichts anderes an die rechte Eingangsklinke angeschlossen ist). Im Left/Right-Modus wird das Signal zum Left Speaker Output gesendet (und auch zum Right Speaker Output, falls nichts an die rechte Eingangsklinke angeschlossen ist).
  • Page 34 Die Position des Schalters muss mit einem nichtmetallischen Gegenstand, z.B. einem Zahnstocher, verändert werden. Der XR 696 wird ab Werk mit der Voreinstellung Left Main zum oberen EQ und Right zum unteren EQ ausgeliefert. Wird dieser Schalter gedrückt, schaltet er den unteren EQ auf (Mono) PA Left + Right um.
  • Page 35 ESET PEAK (-6dB) - 12 XR 696 - 12 PHANTOM MONITOR LEVEL: Mit diesem Regler wird der Gesamtpegel des Monitorsignals eingestellt, das zur Monitorausgangsklinke gesendet wird. Mit diesem Regler wird auch der Monitorpegel, der zum Verstärker gesendet wird, eingestellt, wenn der Main/Monitor-Modus aktiviert ist (siehe System Mode, 24.).
  • Page 36 Phantomspeisung angeschlossen und können sowohl für symmetrierte als auch unsymmetrierte Eingänge bedenkenlos eingesetzt werden. Um ein Mikrophon von der Phantomspeisung zu isolieren, kann ein Symmetrier-Impedanzwandler wie etwa der Peavey 5116 oder ein Peavey 1:1 Interface Adapter verwendet werden.
  • Page 37 POWER: Dies ist der Netzschalter des XR 696. Wird das Gerät mit Strom versorgt, leuchtet die „On"-LED (33.) auf. FUSE: Dies ist die Hauptsicherung für die Wechselstrom-Netzspannung. Diese Sicherung darf nur durch eine Sicherung genau desselben Typs und mit genau denselben Werten ersetzt werden.

  • Page 38: Important Safety Instructions

    16. The user should not attempt to service this equipment. All service work should be done by a qualified service technician. 17. This product should be used only with a cart or stand that is recommended by Peavey Electronics. 18. Exposure to extremely high noise levels may cause a permanent hearing loss. Individuals vary considerably in susceptibility to noise induced hearing loss, but nearly everyone will lose some hearing if exposed to sufficiently intense noise for a sufficient time.
  • Page 39 What Peavey Will Do We will repair or replace (at Peavey's discretion) products covered by warranty at no charge for labor or materials. If the product or component must be shipped to Peavey for warranty service, the consumer must pay initial shipping charges. If the repairs are covered by warranty, Peavey will pay the return shipping charges.
  • Page 40 Features and specifications subject to change without notice. Peavey Electronics Corporation • 711 A Street • Meridian • MS • 39301 (601) 483-5365 • FAX (601) 486-1278 • www.peavey.com ©2001 Printed in the U.S.A. 8/01 80304882...
