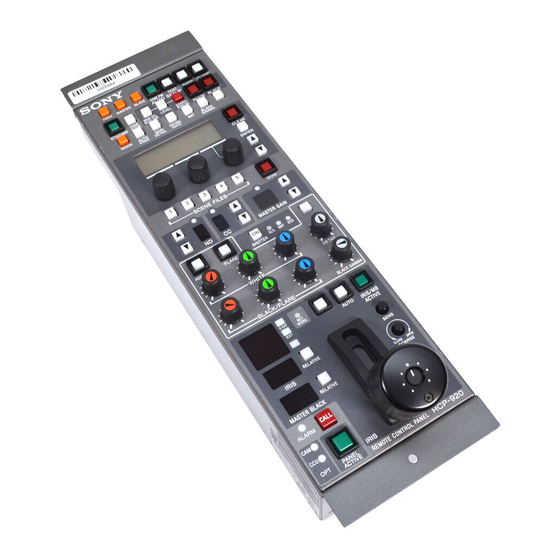

Sony RCP-920 Operation Manual

Sony RCP-920 Operation Manual

Remote control panel
Hide thumbs Also See for RCP-920:
Table of Contents

Advertisement

Quick Links

Download this manual See also: Operating Manual
REMOTE CONTROL PANEL
RCP-920
RCP-921
電気製品は、 安全のための注意事項を守らないと、 火災や
人身事故になることがあります。
このオペレーションマニュアルには、事故を防ぐための重要な注意事項と
製品の取り扱いかたを示してあります。このオペレーションマニュアルを
よくお読みのうえ、製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。
OPERATION MANUAL
1st Edition
[Japanese/English]
(1)

Advertisement

Table of Contents
loading

Related Manuals for Sony RCP-920

Summary of Contents for Sony RCP-920

  • Page 1 REMOTE CONTROL PANEL RCP-920 RCP-921 電気製品は、 安全のための注意事項を守らないと、 火災や 人身事故になることがあります。 このオペレーションマニュアルには、事故を防ぐための重要な注意事項と 製品の取り扱いかたを示してあります。このオペレーションマニュアルを よくお読みのうえ、製品を安全にお使いください。お読みになったあとは、 いつでも見られるところに必ず保管してください。 OPERATION MANUAL [Japanese/English] 1st Edition...
  • Page 2 日本語 安全のために ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はまちがった 警告表示の意味 使い方をすると、火災や感電などにより死亡や大けがなど人身事故につながることが あり、危険です。 オペレーションマニュアルおよび 事故を防ぐために次のことを必ずお守りください。 製品では、次のような表示をして います。表示の内容をよく理解し 安全のための注意事項を守る てから本文をお読みください。 4 ページの注意事項をよくお読みください。 定期点検を実施する この表示の注意事項を守らないと、 火災や感電などにより死亡や大け 長期間安全に使用していただくために、定期点検を実施することをおすすめします。 がなど人身事故につながることが 点検の内容や費用については、ソニーのサービス担当者または営業担当者にご相談く あります。 ださい。 故障したら使用を中止する 注意を促す記号 ソニーのサービス担当者、または営業担当者にご連絡ください。 万一、異常が起きたら 異常な音、におい、煙が出たら 行為を禁止する記号 a 接続ケーブルを抜く。 b ソニーのサービス担当者、または営業担当者に修理を依頼する。 炎が出たら すぐに接続ケーブルを抜き、消火する。...

  • Page 3: Table Of Contents

    目次 警告........................4 使用上のご注意......................4 概要..........................5 特長 ........................5 システム構成例 ....................6 イーサネットシステム接続時のご注意 ............8 各部の名称と働き ......................9 操作パネル ....................... 9 コネクターパネル................... 16 メニューの構成と基本操作..................17 基本操作 ......................17 メニュー画面の基本構成................18 メニュー遷移図 ....................20 メニュー項目....................21 LCD ディスプレイの調整 ..................24 仕様...

  • Page 4: 使用上のご注意

    警告 使用上のご注意 液晶画面の輝点・滅点について 本機の液晶パネルは有効画素 99.99% 以上の非常に精密度 の高い技術で作られていますが、画面上に黒い点が現れた り（画素欠け） 、常時点灯している輝点（赤、青、緑など） や滅点がある場合があります。また、液晶パネルの特性 上、長期間ご使用の間に画素欠けが生じることもありま す。これらの現象は故障ではありませんので、ご了承の上 本機をお使いください。 外装をはずさない、改造しな い 外装をはずしたり、改造したりすると、 感電の原因となります。 内部の調整や設定および点検を行う必要 がある場合は、必ずサービストレーニン グを受けた技術者にご依頼ください。 内部に水や異物を入れない 水や異物が入ると火災や感電の原因とな ることがあります。 万一、水や異物が入ったときは、すぐに 接続ケーブルを抜いて、ソニーのサービ ス担当者または営業担当者にご相談くだ さい。 油煙、湯気、ほこりの多い場 所では設置・使用しない 上記のような場所で設置・使用すると、 火災や感電の原因となります。 警告 / 使用上のご注意...
  • Page 5 ネットワークユニット CNU-700) に接続することにより、 他のコントロールパネルとのパラレルコントロールが可能 CCU/HDCU (CNU-700) から最大 200 m 離して使用するこ マスターセットアップユニット MSU-900/950 など、他の とができます。 コントロールパネルとの同時コントロールが可能です。 RCP-920 と RCP-921 では、アイリス / マスターブラック調 19 インチのラックに 4 台取り付け可能 整部の構成・形状が異なるだけで、他の機能は共通です。 本機は、19 インチの EIA 標準ラックに 4 台並べて取り付 アイリス / マスターブラック調整部は、RCP-920 ではジョ けることができます。 イスティック ( レバー ) タイプ、RCP-921 ではつまみに...

  • Page 6: システム構成例

    CCU（1 ∼ 6） HDCU1000 CNU-700 RCP（1 ∼ 6） MSU-900 シリーズ （+HKCU1001/HKCU1003） HDC1000 または HDCU1500 （+HKCU1001/HKCU1003） HDCU1000 （+HKCU1001/HKCU1003） HDC1500 または HDCU1500 （+HKCU1001/HKCU1003） CCA-5 ケーブル CCU/CNU CCU/CNU CCU/CNU CCU/CNU REMOTE REMOTE REMOTE REMOTE HDCU1000 （+HKCU1001/HKCU1003） HDC1500 RCP-920/921 または HDCU1500 （+HKCU1001/HKCU1003） CCA-5 ケーブル 概要...
  • Page 7 ビデオスイッチャー （+HKCU1001/HKCU1003） HDC1000 または HDCU1500 （+HKCU1001/HKCU1003） 対応スイッチ ングハブ HDCU1000 MSU-900 シリーズ （+HKCU1001/HKCU1003） HDC1000 または HDCU1500 （+HKCU1001/HKCU1003） HDCU1000 （+HKCU1001/HKCU1003） HDC1500 または HDCU1500 （+HKCU1001/HKCU1003） HDCU1000 （+HKCU1001/HKCU1003） HDC1500 RCP-920/921 または HDCU1500 （+HKCU1001/HKCU1003） イーサネットストレートケーブル （カテゴリ 5 以上） 1）PoE は Power over Ethernet の略です。 概要...

  • Page 8: イーサネットシステム接続時のご注意

    取りはずしたネジで安全アースを取り付ける。 イーサネットシステム接続時のご注意 イーサネットケーブルを使い、本機をシステムに接続する 場合は、本機をアースに接地してください。 アースの接地には以下の方法があります。 • 本機のフランジをネジ止めする。 • 本機の底面に安全アースを接続する。 本機のフランジをネジ止めするには フランジ フランジ 調整卓など ご注意 ネジは付属されていません。設置先に応じてご用意くださ い。 本機の底面に安全アースを接続するには 本機裏面のアース接続用のネジをはずす。 概要...

  • Page 9: 各部の名称と働き

    ペイント調整部 シーンファイル操作部 フィルターコントロール部 マスターゲイン制御部 SHUTTER 制御部 ホワイトバランス / ブラックバランス調整部 カメラナンバー / タリー表示部 NETWORK インジケーター アイリス / マスターブラック調整部 (14、15 ページ ) RCP-920 CALL ボタン PANEL ACTIVE ボタン OPT インジケーター ALARM インジケーター RCP-921 拡張カメラ /CCU 機能 ON/OFF ボタン D EXT WORK KNEE...
  • Page 10 1 STANDARD ( 標準 ) ボタン BARS ( カラーバー ): カラーバー信号 押すと、ビデオカメラの各種設定がビデオカメラに保存さ ご注意 れているリファレンスファイルデータ値になり、ボタンが BARS ボタンが点灯している場合は、BARS ボタンの機能 数秒間点灯します。 が優先します。TEST を選択するときは、BARS ボタンを ボタンが点灯している間にもう一度押すと、点灯する前の 押して消灯させてください。 状態に戻ります。 4 CLOSE ( アイリスクローズ ) ボタン 2 コントロール選択部 押して点灯させると、絞りがクローズします。もう一度押 すとボタンは消灯し、クローズが解除されます。 5 AUTO SETUP ( オートセットアップ ) 部 カメラの自動調整を行います。...
  • Page 11 a 液晶画面 6 カメラ /CCU 機能 ON/OFF ボタン ビデオカメラや CCU/HDCU の機能を、本機から ON/ 調整項目などを表示します。 OFF することができます。 b CLEAR（クリア）ボタン 工場出荷時は、7 個のボタンにそれぞれ次のスイッチ機能 1 秒以上押し続けると、表示されている調整項目の手動調 が割り当てられ、1 個は空きになっています。 整値がクリアされ、標準値に戻ります。 （標準値はユー 押して点灯させると ON、もう一度押して消灯させると ザーが任意に設定できます。 ） OFF になります。 c ENTER（エンター）ボタン メニューや調整項目などを選択や決定するときに押しま す。 d ペイント調整つまみ（ロータリーエンコーダー） 選択されたペイント調整項目の値を変更できます。 5600K: 5600K の電気色温度補正機能 e MENU UP/DOWN ボタン...
  • Page 12 a ND フィルター選択ボタン V ( ダウン ) ボタンを押すたびに小さくなります。ボタンを 一度押すと点灯します。点灯中はボタンを押すたびに、 押し続けると連続して変わります。 ND フィルターが次のように切り替わります。 （下記のフィ K SHUTTER 制御部 ルターは参考例です。お使いのカメラによって異なりま す。 ） v : 1 t 2 t 3 t 4 t 5 t 1 t . . . V : 5 t 4 t 3 t 2 t 1 t 5 t . . . ボタンを押し続けると連続して変わります。...
  • Page 13 P OPT（オプティカル）インジケーター • マスターセットアップユニット（MSU）の RCP Assign 設定によって、コントロールする CCU/HDCU が変更さ 光伝送のカメラシステムへの接続時に、光信号の受信状態 れたとき （受信レベル）を表示します。 また、PANEL ACTIVE ボタンが消灯しているときや、 CAM インジケーターには CCU/HDCU からカメラへの受 PARA、MASTER、SLAVE ボタンのいずれかが点灯して 信状態が、CCU インジケーターにはカメラから CCU/ いるときは、常に相対値モードになり、このボタンは機能 HDCU への受信状態が表示されます。 しません。 緑：受信状態が良好。 オレンジ：受信レベルが低下している。 c WHITE ( ホワイトバランス手動調整 ) つまみ 赤：受信レベルが著しく低下している。 ホワイトバランス手動調整用のつまみで、左から順に R、 消灯：通信に異常が発生している、または光伝送ではない。 G、B 信号を調整します。...
  • Page 14 アイリス / マスターブラック調整部 (RCP-920) a EXT インジケーター b スペアボタン c AUTO ボタン d IRIS/MB ACTIVE ボタン e IRIS RELATIVE ボタン i SENS つまみ f IRIS 表示部 g MASTER BLACK j COARSE つまみ RELATIVE ボタン k マスターブラック調整リング h MASTER BLACK 表示部...
  • Page 15 ( ± 1F) します。 軸方向に押すと、EXT I/O 端子のプレビュー用キー信号を 出力します。 アイリス調整機能 相対値モード 絶対値モード （IRIS RELATIVE ボタン点灯） （IRIS RELATIVE ボタン消灯） IRIS レバー（RCP-920） OPEN から CLOSE までの約 1/4 の範囲を相対値で調整 SENS つまみと COARSE つまみで設定した可変範囲内で IRIS つまみ（RCP-921） する。 絞りを調整する。 COARSE つまみ OPEN から CLOSE までの全範囲を相対値で調整する。 CLOSE 側の下限を設定する。...

  • Page 16: コネクターパネル

    CCU/CNU REMOTE ( カメラコントロールユニット / 1 ∼ 0 の機能は、RCP-920 と共通です。 カメラコマンドネットワークユニットリモート ) 端子 (8 ピン、マルチコネクター、凹 ) k IRIS ( アイリス調整 ) つまみ カメラコントロールユニットの RCP/CNU 端子、またはカ AUTO ボタン消灯時は、レンズの絞りを手動調整します。 メラコマンドネットワークユニットの RCP 端子に接続し AUTO IRIS ボタン点灯時は、絞りの自動調整の基準値を ます。 微調整 ( ± 1F) できます。...

  • Page 17: メニューの構成と基本操作

    コンフィギュレーションメニュー メニューの構成と基本操作 コンフィギュレーションメニューを表示させる。 ENTER ボタンを押してペイントメニューのトップ画 RCP-920/921 では、メニュー操作により、システム機器の 面を表示させます。 調整などさまざまな機能に対応します。 さらに ENTER ボタンを 1 秒以上押し続けると、コン フィギュレーションメニューのトップ画面が表示され ます。 基本操作 設定したい項目がある画面を表示させる。 工場出荷時の設定では、電源が供給されると液晶画面にペ イントメニューの 1 ページ目が表示されます。それ以降 右側のペイント調整つまみを回して表示させたい設 は、最後に表示されたペイントメニューのページが表示さ 定・調整画面の項目にカーソルを合わせ、ENTER ボ れます。 タンを押してください。選択した設定・調整画面が表 示されるので、必要に応じて v または V で設定・調整 ◆ その他の画面からの切り換え方法については「メニュー遷移 画面を切り換えてください。 図」 （20 ページ）をご覧ください。 項目を選択する。...

  • Page 18: メニュー画面の基本構成

    メニュー画面の基本構成 ペイントメニュー トップ画面 各設定・調整 画面の名称が 押すと、選択されている設定・ 表示されます。 調整画面に移動します。 回すと、カーソルが移動します。 設定・調整画面 例：ニー調整画面（ペイントメニューのトップ画面から KNEE を選択したとき） 1 秒以上押すと、表示されている設定・調整項目の 各設定・調 手動調整値が標準に戻ります。 整項目と設 押すと、ペイントメニューのトップ画面に戻ります。 定値が表示 されます。 押すと、ペイントメニュー内の前後の設定・調整画 面に移動します。 回すと、各ペイント調整つまみに対応する設定・ 調整項目の設定値が変更されます。 コンフィギュレーションメニュー 設定・調整画面 例：VR SETTING 画面 押すと、コンフィギュレーションメニューのトップ画面に 各設定・調 戻ります。調整中の場合はデータが調整前に戻ります。 整項目と設 押すと、カーソルが合っている設定・調整項目が選択され、 定値が表示 カーソルが「?」に変わります。 されます。 設定・調整項目が選択されているときは、設定の変更が反映 され、カーソルが「>」に変わります。 押すと、メニュー内の前後の設定・調整画面に移動します。...
  • Page 19 SET 項目がある画面 SET 項目がある設定・調整画面では、設定を変更したあと に確定することで変更が反映されます。確定せずに別の画 面に移動した場合、変更内容は反映されません。 例：ETHERNET IF 画面 ここにカーソルが合った状態で ENTER を押すとカーソルが 「?」に変わります。再度 ENTER を押すと「>」に戻り、設定 が確定します。 押すと、メニュー内の前後の設定・調整画面に移動します。 連続した数値を入力する場合 例：CONNECTION 画面 この項目では、各数値を個別に設定します。最初の数値を設定 し ENTER を押すと、次の数値を設定できる状態に変わりま す。最後の数値まで設定して ENTER を押すと、選択が解除さ れカーソルが「>」に戻ります。 押すと、メニュー内の前後の設定・調整画面に移動します。 回すと、選択された項目の数値が変更されます。 メニューの構成と基本操作...

  • Page 20: メニュー遷移図

    メニュー遷移図 電源 ＯＮ メニュー ペイントメニュー CLEAR ENTER ENTER ENTER 長押し v/V でページを切り換え （LCD 表示 OFF） コンフィギュレーションメニュー LCD の表示およびバックライト が OFF になります。 ENTER v/V でページを切り換え CLEAR v/V でページを切り換え メニューの構成と基本操作...

  • Page 21: メニュー項目

    メニュー項目 ◆ 各機能の詳細については、接続されているカメラや CCU のオペレーションマニュアルをご覧ください。 ペイントメニュー １次メニュー 2 次メニュー 操作 / 調整項目 機能 工場出荷時 選択されたペイントメニューの一覧 KNEE/GAMMA/FLARE/ TOP MENU SHUTTER/DETAIL/SAT KNEE Point マスターニーポイント調整 − Slope マスターニースロープ調整 − ニーサチュレーション調整 − GAMMA Rch ガンマ調整 − Master マスターガンマ調整 − Bch ガンマ調整 − FLARE Rch フレア調整 −...
  • Page 22 コンフィギュレーションメニュー １次メニュー 2 次メニュー 操作 / 調整項目 設定値 機能 工場出荷時 BRIGHT 0 ∼ 99 LCD のバックライトの明るさ設定 SETTING CONTRAST 0 ∼ 99 LCD のコントラストの設定 MENU ペイントメニュートップ画面に表示する項目 KNEE/ CUSTOMIZE の設定 GAMMA/ FLARE/ SHUTTER/ DETAIL/SAT SW ASSIGN SW01 5600K/AT KNEE/ 各ボタンへの機能の割り付け設定 5600K SKIN DTL/DTL SW02 AT KNEE GATE/SAT/B.GAM/...
  • Page 23 １次メニュー 2 次メニュー 操作 / 調整項目 設定値 機能 工場出荷時 1） ETHERNET IF ETHERNET ON/OFF イーサネット接続機能の ON/OFF の設定 A.NEGO ON/OFF オートネゴシエーション機能の ON/OFF の 設定 A.MDI ON/OFF オート MDI/MDIX 機能の ON/OFF の設定 SPEED 10M/100M 回線速度の設定 DUPLEX HALF/FULL 回線の全二重 / 半二重の設定 HALF SETTING  MDI/MDIX MDI/MDIX の設定...

  • Page 24: Lcd ディスプレイの調整

    LCD ディスプレイ調整モードに入るには 動作温度 5 ℃∼ 40 ℃ PARA ボタンと MASTER ボタンを押しながら、ペイント 外形寸法（幅／高さ／奥行き、突起物含まず） 調整項目選択ボタンの ENTER ボタンを押します。 RCP-920/921: 102 × 310 × 67 mm LCD ディスプレイに次のように表示されます。 外形寸法（幅／高さ／奥行き、突起物含む） RCP-920: 102 × 310 × 125 mm RCP-921: 102 × 310 × 84 mm 質量...
  • Page 25 English For the customers in the U.S.A. Voor de Klanten in Nederland This equipment has been tested and found to comply with the • Gooi de batterij niet weg maar lever deze in als klein limits for a Class A digital device, pursuant to Part 15 of the chemisch afval (KCA).
  • Page 26 Table of Contents Precautions................27 Overview ................27 Features..................27 Examples of System Configurations .........29 Precautions for Ethernet System Connections......31 Location and Function of Parts .......... 32 Operation Panel .................32 Connector Panel.................39 Menu Configuration and Basic Operation ......40 Basic operation ................40 Basic configuration of menu pages ...........41 Menu transition diagram............43 Menu Items ................44...

  • Page 27: Precautions

    The RCP-920 and RCP-921 are completely identical in their functions except with respect to the iris and master black adjustments. For the iris and master black adjustments, the RCP-920 uses a joystick type control while the RCP-921 uses rotary knobs.
  • Page 28 Camera SLS/ECS/shutter function control The SLS (Slow Shutter), ECS (Extended Clear Scan), and electronic shutter functions of the camera can be turned ON/OFF from this panel. The ECS frequency and shutter speed are also selected using the buttons on the panel. Dedicated cable or Ethernet connection The connection between the remote control panel and the camera control unit is established by a single dedicated...

  • Page 29: Examples Of System Configurations

    CCU (1 to 6) HDCU1000 MSU-900 series (+HKCU1001/HKCU1003) CNU-700 RCP (1 to 6) HDC1000 HDCU1500 (+HKCU1001/HKCU1003) HDCU1000 (+HKCU1001/HKCU1003) HDC1500 HDCU1500 (+HKCU1001/HKCU1003) CCA-5 cable CCU/CNU CCU/CNU CCU/CNU CCU/CNU REMOTE REMOTE REMOTE REMOTE HDCU1000 (+HKCU1001/HKCU1003) HDC1500 RCP-920/921 HDCU1500 (+HKCU1001/HKCU1003) CCA-5 cable Overview...
  • Page 30 HDCU1000 Video switcher (+HKCU1001/HKCU1003) HDC1000 HDCU1500 (+HKCU1001/HKCU1003) compatible switching hub HDCU1000 MSU-900 series (+HKCU1001/HKCU1003) HDC1000 HDCU1500 (+HKCU1001/HKCU1003) HDCU1000 (+HKCU1001/HKCU1003) HDC1500 HDCU1500 (+HKCU1001/HKCU1003) HDCU1000 (+HKCU1001/HKCU1003) HDC1500 RCP-920/921 HDCU1500 (+HKCU1001/HKCU1003) Ethernet straight cable (Category 5 or higher) 1) Power over Ethernet Overview...

  • Page 31: Precautions For Ethernet System Connections

    Attach the ground wire with the removed screw. Precautions for Ethernet System Connections When connecting the unit to the system with an Ethernet cable, make sure to ground the unit using one of the following methods. • Secure the flanges on the unit with screws. •...

  • Page 32: Location And Function Of Parts

    Master gain control block SHUTTER control block White balance/black balance control block Camera number/tally indication window NETWORK indicator Iris/master black control block (pages 37 and 38) RCP-920 CALL button PANEL ACTIVE button OPT indicators ALARM indicator RCP-921 Expanded camera/CCU function ON/OFF buttons...
  • Page 33 1 STANDARD button Note When you press this button, the video camera settings are The BARS button takes priority to the TEST button. If the initialized to the reference values stored on the video BARS button is lit, press the button to turn it dark before camera, and the button lights for several seconds.
  • Page 34 6 Camera/CCU function ON/OFF buttons 7 Paint control block Various functions of the video camera or the CCU/HDCU can be turned ON and OFF from this panel. The following switching functions are assigned to seven of the buttons at the factory and the rightmost button is reserved for future use.
  • Page 35 b STORE (scene file store) button Note To store a scene file, first press this button so that the Once you press any of the buttons 1 and 4, all the four button starts flashing, then press the SCENE FILES button buttons light, enabling both the ND and CC filter of the desired number.
  • Page 36 b ABSOLUTE (absolute value mode) button Lit: Normal connection to the control device (CCU/ Press and light up this button to set the mode of manual HDCU) is established. adjustment with the WHITE, BLACK, FLARE, BLACK Flashing: There is no connection to the control device GAMMA, and DETAIL knobs from Relative mode to (CCU/HDCU).
  • Page 37 Iris/master black control block (RCP-920) a EXT indicator b Spare button c AUTO button d IRIS/MB ACTIVE button e IRIS RELATIVE button i SENS control knob f IRIS display g MASTER BLACK j COARSE control knob RELATIVE button k Master black control ring...
  • Page 38 Relative mode Absolute mode (IRIS RELATIVE button lit) (IRIS RELATIVE button out) IRIS lever (RCP-920) Adjusts the iris with relative values within 1/4 of Adjusts the iris within the variable range set by IRIS control knob the total range from OPEN to CLOSED.

  • Page 39: Connector Panel

    Parts 1 through 0 have the same function as shown for ATTENTION the RCP-920. Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension k IRIS control excessive à ce port. Suivez les instructions pour ce port.

  • Page 40: Menu Configuration And Basic Operation

    Press the ENTER button once to go to the top page of the paint menu. Press the ENTER button again and hold it for at least The RCP-920/921 provides menu operations for various 1 second. The top page of the configuration menu functions such as adjustments of system equipment.

  • Page 41: Basic Configuration Of Menu Pages

    Basic configuration of menu pages Paint menu Top page Shows a list of setting/ Press to go to the setting/adjustment available page for the selected item. adjustment items. Turn to move the cursor. Setting/adjustment page Example: Knee point adjustment page (accessed by selecting KNEE from the paint menu top page) Press and hold for more than 1 second to return the manually adjusted settings and items displayed to standard settings.
  • Page 42 Page with SET item For pages which have a “SET” item, changes must be confirmed by the setting procedure before they become active. Otherwise the changes will be lost when switching to another page. Example: ETHERNET IF page When you press ENTER once while the cursor is here, the cursor shape becomes “?.”...

  • Page 43: Menu Transition Diagram

    Menu transition diagram POWER ON Menu Paint menu CLEAR ENTER ENTER Press and to switch pages hold ENTER (LCD panel OFF) Configuration menu The LCD display and backlight turn OFF. ENTER to switch pages CLEAR to switch pages Menu Configuration and Basic Operation...

  • Page 44: Menu Items

    Menu Items For details on the respective functions, see the operation manual of the connected camera or CCU. Paint menu Primary menu Secondary Operation/ Function Factory default menu adjustment item TOP MENU — — Lists items on the paint menu KNEE/GAMMA/FLARE/ SHUTTER/DETAIL/SAT KNEE...
  • Page 45 Primary menu Secondary Operation/ Function Factory default menu adjustment item SD DTL Level Adjusts SD detail level — Limit Adjusts SD detail limit — SELECT Crisp Adjusts SD detail crispening — MENU AUTO IRIS Level Adjusts auto iris level — (Continue) Ratio Adjusts auto iris APL ratio...
  • Page 46 Primary Secondary Operation/ Settings Function Factory default menu menu adjustment item SWITCH/LED 0 to 99 Sets lighted switch and LED BRIGHTNESS brightness TALLY 0 to 99 Sets tally indication window brightness 7SEGMENT 0 to 99 Sets brightness for 7-segment LED display (MASTER GAIN/ND/CC FILTER/IRIS/MASTER BLACK) BUZZER...
  • Page 47 Primary Secondary Operation/ Settings Function Factory default menu menu adjustment item CONNECTION Connect — Shows camera system connection — condition condition SETTING MCS mode — Shows camera system connection — mode MCS sub-mode — Shows multi camera system — connection mode RCP No.

  • Page 48: Adjusting The Lcd Display

    While holding down the PARA and MASTER buttons, Dimensions (w/h/d, excluding projections) press the ENTER button on the paint control block. RCP-920/921: 102 × 310 × 67 mm The LCD display shows the following: (4 1/8 × 12 1/4 × 2 3/4 in) Dimensions (w/h/d, including projections) RCP-920: 102×310×125 mm...
  • Page 49 Ethernet is a registered trademark of Xerox Corporation. とを禁止します。 The material contained in this manual consists of information that is the property of Sony Corporation and is intended solely for use by the purchasers of the equipment described in this manual.
  • Page 50 Sony Corporation Printed in Belgium 2006.12.08 RCP-920 (SY) RCP-921 (SY) © 2006...
